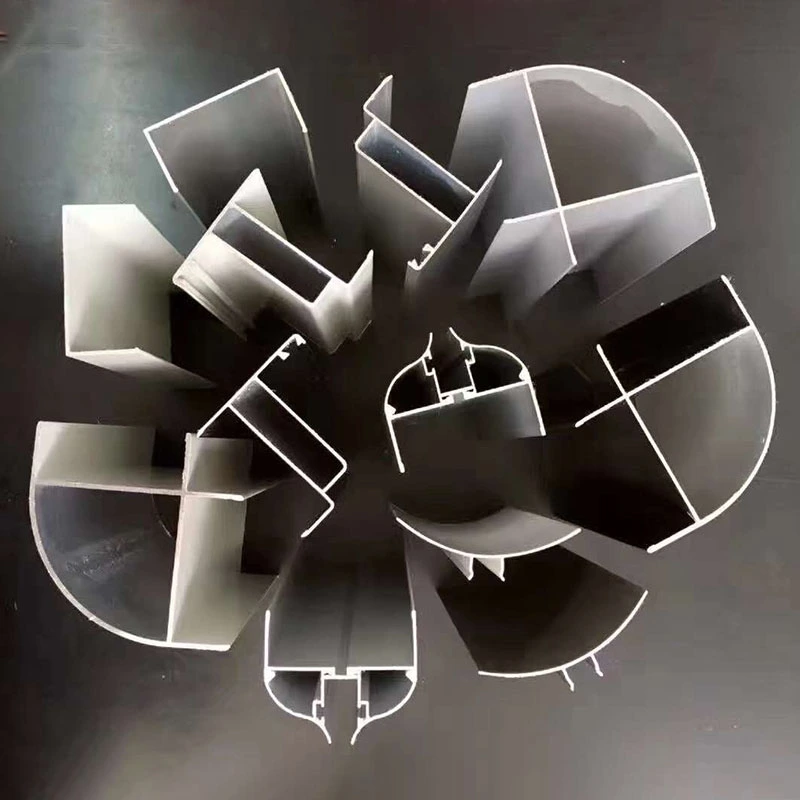

ক্লিনরুম অ্যালুমিনিয়াম আনুষাঙ্গিক

ক্লিনরুম অ্যালুমিনিয়াম আনুষাঙ্গিক, ক্লিনরুম অ্যালুমিনিয়াম প্রোফাইল নামেও পরিচিত, নিয়ন্ত্রিত পরিবেশ ঘের সিস্টেমের জন্য ডিজাইন করা বিশেষ উপাদান।SENBO বিল্ডিং উপকরণমাত্রিক নির্ভুলতা, পৃষ্ঠের পরিচ্ছন্নতা এবং মডুলার সামঞ্জস্যের উপর ফোকাস সহ এর ক্লিনরুম প্যানেল এবং আনুষঙ্গিক পরিসরের অংশ হিসাবে এই প্রোফাইলগুলি সরবরাহ করে।

প্রোফাইলগুলি উচ্চ-তাপমাত্রা এক্সট্রুশন ব্যবহার করে 6063-T5 অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-সিলিকন খাদ থেকে তৈরি করা হয়। সারফেস ফিনিশের মধ্যে রয়েছে অ্যানোডাইজিং, ইলেক্ট্রোফোরেটিক লেপ এবং পাউডার লেপ, প্রতিটি ক্ষয় প্রতিরোধের জন্য নির্বাচিত এবং একটি মসৃণ, ধুলো-উৎপাদন না করে। স্ট্যান্ডার্ড প্রোফাইলের দৈর্ঘ্য 6 মিটার প্রতি টুকরা, কাস্টম কাটিং এবং অ-মানক স্পেসিফিকেশন উপলব্ধ।

কার্যকরীভাবে, পণ্য সিরিজটি চারটি প্রধান বিভাগ কভার করে: ফ্রেম সংযোগ প্রোফাইল (আই-প্রোফাইল, এইচ-প্রোফাইল, টি-প্রোফাইল), সিলিং এবং ফিনিশিং প্রোফাইল (ইউ-চ্যানেল, অ্যাঙ্গেল প্রোফাইল, অভ্যন্তরীণ এবং বাহ্যিক ব্যাসার্ধযুক্ত প্রোফাইল), দরজা এবং জানালার প্রোফাইল (দরজার ফ্রেম, দরজার পাতার অংশ, জানালার ফ্রেম), এবং প্রোফাইল সিলিং (সিলিং)। "ওয়াইন গ্লাস" সাসপেনশন বিম)।

উপাদান এবং পৃষ্ঠ চিকিত্সা

ভিত্তি উপাদান হল 6063-T5 অ্যালুমিনিয়াম খাদ, যা শক্তি, দৃঢ়তা এবং জারা প্রতিরোধের একটি ভাল ভারসাম্য প্রদান করে। প্রসার্য শক্তি 150 থেকে 350 MPa পর্যন্ত। অ্যানোডাইজিং একটি শক্ত, পরিধান-প্রতিরোধী পৃষ্ঠ তৈরি করে যা পরিষ্কার করা সহজ এবং কণা ঝরে না। পাউডার আবরণ একটি টেকসই ফিনিস প্রদান করে যা বিস্তৃত রঙে উপলব্ধ, যখন ইলেক্ট্রোফোরেটিক আবরণ জটিল প্রোফাইলেও অভিন্ন কভারেজ প্রদান করে।

সমস্ত পৃষ্ঠ চিকিত্সা কম কণা উত্পাদন এবং সাধারণ জীবাণুনাশক প্রতিরোধের জন্য ক্লিনরুম প্রয়োজনীয়তা পূরণ করার জন্য ডিজাইন করা হয়েছে। অ্যালুমিনিয়াম খাদ নিজেই অ-বিষাক্ত, গন্ধহীন এবং আর্দ্রতা এবং ছাঁচের বৃদ্ধি প্রতিরোধী, যা ইলেকট্রনিক্স, ফার্মাসিউটিক্যাল এবং খাদ্য শিল্পের ক্লিনরুমগুলিতে দীর্ঘমেয়াদী ব্যবহারের মাধ্যমে প্রদর্শিত হয়েছে।

মাত্রিক মান এবং পণ্য পরিসীমা

শিল্পের মান এবং সরবরাহকারী পণ্যের ডেটা থেকে সংকলিত, নিম্নলিখিত সারণীটি সাধারণ প্রোফাইল বিভাগের জন্য প্রতিনিধি বিশেষ উল্লেখ করে।

বাস্তব ইনস্টলেশনের কর্মক্ষমতা

1. মডুলার সামঞ্জস্য এবং মাত্রিক সহনশীলতা

ক্লিনরুম অ্যালুমিনিয়াম আনুষাঙ্গিকগুলি একটি মডুলার ধারণার চারপাশে ডিজাইন করা হয়েছে, যেখানে 40, 50 এবং 75 সিরিজের মতো সার্বজনীন বৈশিষ্ট্য রয়েছে। সংযোগ স্লট প্রস্থ এবং গর্ত ব্যবধান শিল্প-স্ট্যান্ডার্ড মাত্রা অনুসরণ করে, এবং স্লট প্রস্থ সহনশীলতা সাধারণত ±0.2 মিমি মধ্যে নিয়ন্ত্রিত হয়। এটি বিভিন্ন উপাদানের মধ্যে দ্রুত এবং টাইট সমাবেশ নিশ্চিত করে। ফ্যাক্টরি অ্যাসেম্বলি যাচাইয়ের মধ্যে সংযোগের নিবিড়তা, মাত্রিক সমন্বয়, এবং সিলিং স্ট্রাকচারের সামঞ্জস্যের জন্য চেক অন্তর্ভুক্ত রয়েছে, যাতে প্রোফাইলগুলি ইনস্টলেশনের পরে হস্তক্ষেপ বা ভুলভাবে না হয়।

2. পরিচ্ছন্নতার জন্য ব্যাসার্ধ কর্নার ডিজাইন

কঠোর পরিচ্ছন্নতার প্রয়োজনীয়তা সহ পরিবেশে, যেমন সেমিকন্ডাক্টর ক্লিনরুম এবং ফার্মাসিউটিক্যাল জিএমপি ওয়ার্কশপ, প্রাচীর থেকে প্রাচীর এবং প্রাচীর থেকে সিলিং জংশনগুলি 50 মিমি ব্যাসার্ধ (R50) সহ অ্যালুমিনিয়াম খাদ দিয়ে সমাপ্ত করা হয়। বাঁকা প্রোফাইল 90-ডিগ্রি কোণগুলিকে দূর করে, যা ধুলো জমা কমায় এবং পরিষ্কার এবং জীবাণুমুক্তকরণকে সহজ করে। মসৃণ রূপান্তরটি বায়ুপ্রবাহের অশান্তিকেও কমিয়ে দেয়, যা ক্রিটিক্যাল জোনে একমুখী লেমিনার বায়ুপ্রবাহকে সংরক্ষণ করতে সাহায্য করে। কোণার উপাদানগুলি অন্ধ রিভেট ব্যবহার করে প্রাচীর প্যানেলে সুরক্ষিত করা হয়, যা ঢালাইয়ের সাথে যুক্ত কণা দূষণ ছাড়াই দ্রুত ইনস্টলেশনের অনুমতি দেয়।

3. FFU সমর্থনের জন্য গ্রিড সিলিং সিস্টেম

এফএফইউ (ফ্যান ফিল্টার ইউনিট) গ্রিড ফ্রেমওয়ার্ক হল ক্লিনরুম সিলিং সিস্টেমের জন্য প্রাথমিক কাঠামোগত সমর্থন। এটি উচ্চ-শক্তির টি-আকৃতির অ্যালুমিনিয়াম অ্যালয় প্রোফাইলগুলি ব্যবহার করে যা প্রমিত সংযোগকারীগুলির সাথে একত্রিত হয় (দু-মুখী, তিন-পথ, চার-পথ, ইত্যাদি)। 6063-T5 অ্যালয় সিস্টেমটিকে হালকা ওজনের তবুও শক্তিশালী রাখে এবং প্রোফাইল ক্রস-সেকশনে ইউটিলিটি রাউটিং এর জন্য ডেডিকেটেড চ্যানেল রয়েছে। সংযোগকারী জারা প্রতিরোধের জন্য galvanized হয়. স্ট্যান্ডার্ড গ্রিড মডিউলগুলির একটি অভ্যন্তরীণ খোলা আছে 1180×580 মিমি, যা FFU ইনস্টলেশনের প্রয়োজনীয়তার সাথে মেলে।

সাসপেনশন সিস্টেম লোড বহন ক্ষমতার জন্য 30% নিরাপত্তা মার্জিন অন্তর্ভুক্ত করে। হ্যাঙ্গার ব্যবধান 1200 মিমি মধ্যে রক্ষণাবেক্ষণ করা হয়, এবং ফ্রেম সমতলকরণ প্রতি মিটার 1 মিমি কম সহনশীলতা ধরে রাখা হয়। ঐতিহ্যগত ঢালাই করা ফ্রেমের তুলনায়, এই প্রাক-একত্রিত পদ্ধতিটি নির্মাণের সময় 30% এর বেশি হ্রাস করে এবং পরবর্তী রক্ষণাবেক্ষণের দক্ষতা 50% দ্বারা উন্নত করে।

4. পৃষ্ঠ পরিচ্ছন্নতা এবং sealing কর্মক্ষমতা

অ্যানোডাইজিং বা পাউডার আবরণের পরে, এই প্রোফাইলগুলির পৃষ্ঠগুলি মসৃণ, বুর-মুক্ত এবং ধুলো আনুগত্য প্রতিরোধী। প্রি-ইঞ্জিনিয়ার করা খাঁজগুলি অ ধাতব উপাদান যেমন সিলিং স্ট্রিপ, পিভিসি ক্যাপ এবং প্লাস্টিকের কর্নার গার্ড স্থাপনের অনুমতি দেয়, যা ধুলো-নিরোধক এবং বায়ুরোধীতা বাড়ায়। অ্যালুমিনিয়াম খাদ উপাদান নিজেই অ-বিষাক্ত, গন্ধহীন, জারা-প্রতিরোধী, এবং আর্দ্রতা-প্রমাণ, একাধিক শিল্প জুড়ে ক্লিনরুম পরিবেশে দীর্ঘমেয়াদী কার্যকারিতা প্রমাণিত।

কার্যকরী বৈশিষ্ট্য

1. নির্ভরযোগ্য উপাদান বৈশিষ্ট্য.6063-T5 অ্যালুমিনিয়াম খাদ অভিন্ন টেক্সচার এবং 150-350 MPa এর প্রসার্য শক্তি প্রদান করে। সাধারণ ক্লিনরুম অবস্থার অধীনে ডিজাইন পরিষেবা জীবন কমপক্ষে 15 বছর।

2. টাইট সমাবেশের জন্য সুনির্দিষ্ট সহনশীলতা।স্লট প্রস্থ সহনশীলতা ±0.2 মিমি মধ্যে বজায় রাখা হয়. মডুলার ডিজাইন এবং প্রমিত ইন্টারফেস পরিপূরক উপকরণ যেমন ক্লিনরুম প্যানেল এবং সিলিং স্ট্রিপগুলির সাথে একটি শক্ত ফিট নিশ্চিত করে।

3. মসৃণ, অ-ধুলো-উৎপাদনকারী পৃষ্ঠ।অ্যানোডাইজিং, ইলেক্ট্রোফোরেসিস এবং পাউডার আবরণ সহ পৃষ্ঠের চিকিত্সাগুলি একটি মসৃণ, অ-ছিদ্রহীন ফিনিস তৈরি করে যা জারা-প্রতিরোধী এবং পরিষ্কার করা সহজ। এটি কম কণা মুক্তির জন্য ক্লিনরুম প্রয়োজনীয়তা পূরণ করে।

4. ব্যাপক পণ্য পরিসীমা.সিরিজটিতে চ্যানেল প্রোফাইল, অ্যাঙ্গেল প্রোফাইল, ব্যাসার্ধক কোণার প্রোফাইল, দরজা এবং জানালার ফ্রেম এবং FFU গ্রিড সিস্টেম অন্তর্ভুক্ত রয়েছে। কাস্টম মাত্রা এবং বিশেষ আকার অনুরোধে উত্পাদিত হতে পারে.

5. মডুলার সমাবেশ এবং পুনরায় ব্যবহারযোগ্যতা.ঢালাইয়ের প্রয়োজনীয়তা দূর করে বোল্টযুক্ত সংযোগ এবং রিভেট ব্যবহার করে প্রোফাইলগুলি একত্রিত করা হয়। লেআউট পরিবর্তনের প্রয়োজন হলে এটি দ্রুত ইনস্টলেশন, বিচ্ছিন্নকরণ এবং পুনরায় ব্যবহার করতে সক্ষম করে।

ইনস্টলেশন এবং সামঞ্জস্যপূর্ণ নোট

প্রাচীর প্যানেল সংযোগের জন্য:আই-বিম এবং এইচ-বিম প্রোফাইলগুলি প্যানেলের মধ্যে মধ্যবর্তী সংযোগকারী হিসাবে ব্যবহৃত হয়। ইনস্টলেশনের আগে প্রোফাইল স্লটের প্রস্থ প্যানেলের প্রান্তের বেধের সাথে মেলে তা যাচাই করুন। ফাঁক এড়াতে ফাস্টেনারগুলিকে সমানভাবে শক্ত করুন।

কোণার সমাপ্তির জন্য:ধুলোর ফাঁদ দূর করতে প্রাচীর-থেকে-ওয়াল এবং প্রাচীর-থেকে-সিলিং জংশনে R50 বা বড় ব্যাসার্ধের প্রোফাইল ব্যবহার করুন। একটি পরিষ্কার চেহারা এবং কণা দূষণ হ্রাস করার জন্য স্ক্রুগুলির উপর অন্ধ রিভেটগুলি সুপারিশ করা হয়।

FFU গ্রিড সিলিং জন্য:নিশ্চিত করুন যে হ্যাঙ্গার স্পেসিং 1200 মিমি এর বেশি না হয় এবং ফ্রেমটি প্রতি মিটারে 1 মিমি এর মধ্যে সমতল করা হয়। 1180×580 মিমি গ্রিড খোলা FFU মডিউলগুলির জন্য আদর্শ, তবে কাস্টম আকারগুলি মিটমাট করা যেতে পারে।

দরজা এবং জানালার ফ্রেমের জন্য:ক্লিনরুম প্যানেলের বেধের সাথে মেলে এমন প্রোফাইল নির্বাচন করুন। যাচাই করুন যে সিলিং খাঁজটি উদ্দেশ্যযুক্ত গ্যাসকেট বা সিলান্টের সাথে সামঞ্জস্যপূর্ণ। ইনস্টলেশনের পরে, দরজা বা জানালা বাঁধাই ছাড়াই মসৃণভাবে কাজ করে কিনা তা পরীক্ষা করুন।

যেখানে এই প্রোফাইল ব্যবহার করা হয়

1.ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর ক্লিনরুম: প্রাচীর প্যানেল এবং সিলিং, সেইসাথে FFU গ্রিড সিলিং সিস্টেমের জন্য সংযোগ এবং ফিক্সেশন।

2.বায়োফার্মাসিউটিক্যাল জিএমপি সুবিধা: অভ্যন্তরীণ এবং বাহ্যিক কোণগুলি সিল করার জন্য R50 ব্যাসার্ধক কর্নার প্রোফাইল, ধুলো-ফাঁদে আটকে থাকা মৃত অঞ্চলগুলিকে নির্মূল করার জন্য।

3.হাসপাতালের অপারেটিং রুম এবং আইসিইউ ওয়ার্ড: দরজা এবং জানালার ফ্রেম স্থাপন, এবং বায়ুরোধী সিলিং অ্যাপ্লিকেশন।

4.খাদ্য প্রক্রিয়াকরণ ক্লিনরুম: ক্লিনরুম প্যানেল সংযোগ, ফ্লোর চ্যানেল সিলিং এবং সিলিং গ্রিড ইনস্টলেশন।

5.ল্যাবরেটরি ক্লিন জোন: ফ্রেমওয়ার্ক অ্যাসেম্বলি, ইউটিলিটি লাইন ইন্টিগ্রেশন এবং সিলিং।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. ফার্মাসিউটিক্যাল ক্লিনরুমের জন্য কোন পৃষ্ঠের চিকিত্সার পরামর্শ দেওয়া হয়?

ফার্মাসিউটিক্যাল জিএমপি সুবিধার জন্য, অ্যানোডাইজড বা পাউডার-কোটেড ফিনিশ সাধারণত ব্যবহার করা হয় কারণ এগুলি ছিদ্রহীন, পরিষ্কার করা সহজ এবং সাধারণ জীবাণুনাশক প্রতিরোধী। ইলেক্ট্রোফোরেটিক আবরণ জটিল আকারের প্রোফাইলগুলির জন্য নির্দিষ্ট করা যেতে পারে যেখানে অভিন্ন কভারেজ অপরিহার্য।

2. ব্যাসার্ধ কোণার প্রোফাইল ঢালাই ছাড়া কিভাবে ইনস্টল করা হয়?

ব্যাসার্ধক কোণার প্রোফাইলগুলি সাধারণত অন্ধ রিভেট ব্যবহার করে সুরক্ষিত হয়। ঢালাইয়ের সাথে যুক্ত তাপ, ধোঁয়া এবং কণা দূষণ এড়ানোর সময় এই পদ্ধতিটি একটি নিরাপদ সংযোগ প্রদান করে। রিভেটগুলি ভিতর থেকে ইনস্টল করা হয়, একটি মসৃণ বাহ্যিক পৃষ্ঠ রেখে যা পরিষ্কার করা সহজ।

3. কাস্টম প্রোফাইল দৈর্ঘ্য সরবরাহ করা যেতে পারে?

হ্যাঁ। প্রমিত দৈর্ঘ্য 6 মিটার, তবে প্রোফাইলগুলি কারখানায় নির্দিষ্ট দৈর্ঘ্যে কাটা যেতে পারে। নন-স্ট্যান্ডার্ড ক্রস-সেকশনগুলিও কাস্টম এক্সট্রুশন ডাইস ব্যবহার করে তৈরি করা যেতে পারে, ন্যূনতম অর্ডারের পরিমাণ এবং লিড টাইম বিবেচনা সাপেক্ষে।

4. আমি কিভাবে অ্যালুমিনিয়াম প্রোফাইল এবং ক্লিনরুম প্যানেলের মধ্যে সামঞ্জস্যতা নিশ্চিত করব?

বেশিরভাগ ক্লিনরুম প্যানেল নির্মাতারা তাদের প্যানেলগুলিকে শিল্প-স্ট্যান্ডার্ড প্রোফাইল স্লটের প্রস্থের সাথে মেলে। অর্ডার করার আগে, নিশ্চিত করুন যে প্যানেলের প্রান্তের বেধ এবং প্রোফাইল স্লটের প্রস্থ সামঞ্জস্যপূর্ণ। আমাদের প্রযুক্তিগত দল যাচাইয়ের জন্য মাত্রিক অঙ্কন এবং নমুনা প্রদান করতে পারে।

5. FFU সিলিং গ্রিড সিস্টেমের লোড বহন ক্ষমতা কত?

FFU গ্রিড সিস্টেমটি প্রত্যাশিত লোডের বাইরে 30% নিরাপত্তা মার্জিনের সাথে ডিজাইন করা হয়েছে, যার মধ্যে FFU ইউনিটের ওজন, সিলিং প্যানেল এবং যেকোনো পরিষেবার লোড অন্তর্ভুক্ত রয়েছে। লোড সমানভাবে বিতরণ করার জন্য হ্যাঙ্গার ব্যবধান 1200 মিমি মধ্যে বজায় রাখা হয়। নির্দিষ্ট লোড গণনার জন্য, অনুগ্রহ করে আমাদের ইঞ্জিনিয়ারিং টিমকে FFU ওজন এবং সিলিং কনফিগারেশন প্রদান করুন।
