শিল্প ভবনের ছাদ এবং ওয়াল ক্ল্যাডিংয়ের জন্য আবহাওয়া-প্রতিরোধী প্রোফাইলযুক্ত ইস্পাত শীট

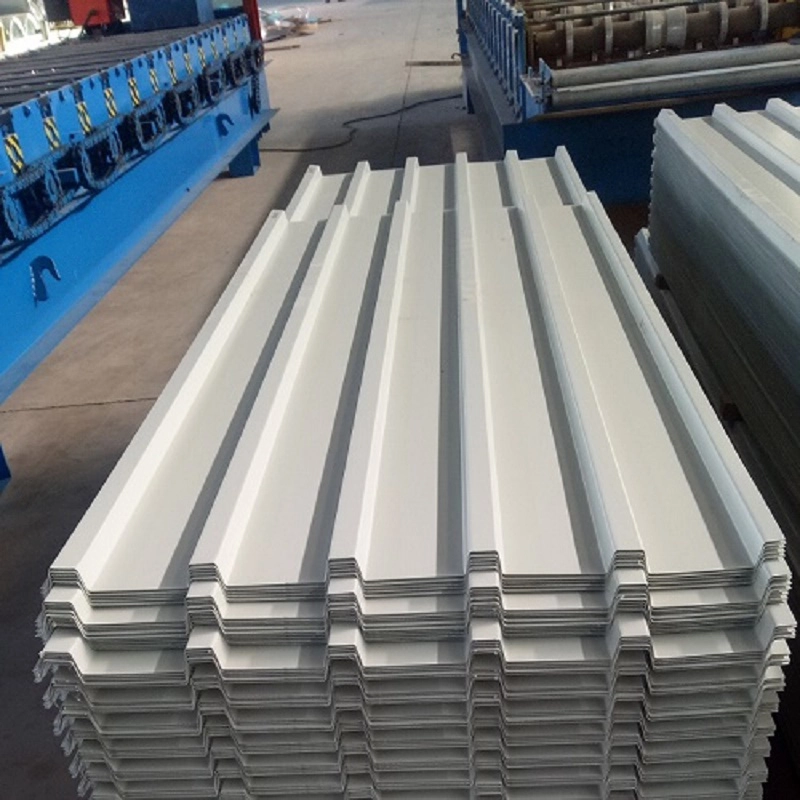

প্রফাইলড স্টিল শীট হল ঠান্ডা-গঠিত প্যানেল যা রোল-ফর্মিং লেপা বা ধাতুপট্টাবৃত ইস্পাত ফালা তরঙ্গ-আকৃতির ক্রস-সেকশনে তৈরি করে।SENBO বিল্ডিং উপকরণমাত্রিক নির্ভুলতা, আবরণ কর্মক্ষমতা, এবং দীর্ঘমেয়াদী সেবা জীবনের উপর ফোকাস সহ, ইস্পাত কাঠামো ভবনে ছাদ, প্রাচীর এবং মেঝে অ্যাপ্লিকেশনের জন্য এই শীটগুলি সরবরাহ করে।

বেস সাবস্ট্রেট অ্যাপ্লিকেশন পরিবেশ এবং প্রয়োজনীয় স্থায়িত্ব অনুযায়ী নির্বাচন করা হয়. সাধারণ বিকল্পগুলির মধ্যে হট-ডিপ গ্যালভানাইজড স্টিল, অ্যালুমিনিয়াম-জিঙ্ক অ্যালয় প্রলিপ্ত ইস্পাত, রঙ-লেপা ইস্পাত, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম অ্যালয় অন্তর্ভুক্ত। বেশিরভাগ আর্কিটেকচারাল অ্যাপ্লিকেশনের জন্য, গ্যালভানাইজড বা অ্যালুমিনিয়াম-দস্তা লেপা ইস্পাত খরচ এবং জারা প্রতিরোধের সর্বোত্তম ভারসাম্য প্রদান করে। শীটের পুরুত্ব সাধারণত 0.25 মিমি থেকে 2.3 মিমি পর্যন্ত হয়ে থাকে, যার মধ্যে 0.4 মিমি থেকে 1.6 মিমি বিল্ডিং নির্মাণের ক্ষেত্রে সবচেয়ে সাধারণ।

আবরণ সিস্টেম এবং জারা সুরক্ষা

আবরণ সিস্টেম নির্ধারণ করে যে শীটটি বায়ুমণ্ডলীয় ক্ষয়কে কতটা ভালভাবে প্রতিরোধ করে এবং সময়ের সাথে সাথে তার চেহারা বজায় রাখে। বিভিন্ন ধরনের আবরণ পাওয়া যায়:

হট-ডিপ গ্যালভানাইজড আবরণ:জিঙ্ক লেপের ওজন Z100 থেকে Z450 পর্যন্ত। ভারী আবরণ ক্ষয়কারী পরিবেশে দীর্ঘ সেবা জীবন প্রদান করে। Z275 সাধারণ বিল্ডিং অ্যাপ্লিকেশনের জন্য একটি সাধারণ স্পেসিফিকেশন।

অ্যালুমিনিয়াম-দস্তা খাদ আবরণ:AZ150 হল ছাদের জন্য আদর্শ স্পেসিফিকেশন। আবরণে প্রায় 55% অ্যালুমিনিয়াম, 43.5% দস্তা এবং 1.5% সিলিকন রয়েছে, যা তুলনামূলক দস্তা আবরণের তিন থেকে পাঁচ গুণ জারা প্রতিরোধের প্রস্তাব দেয়। এটি উপকূলীয় এবং শিল্প পরিবেশের জন্য উপযুক্ত করে তোলে।

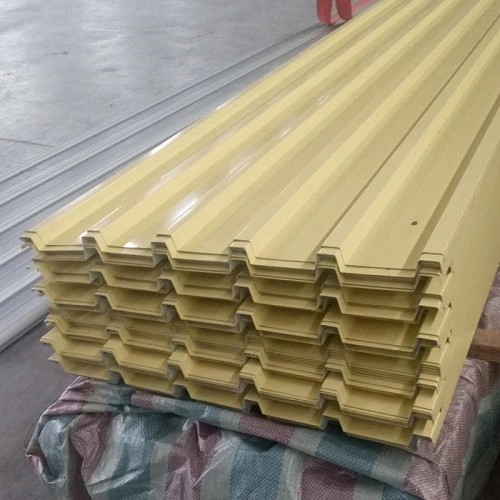

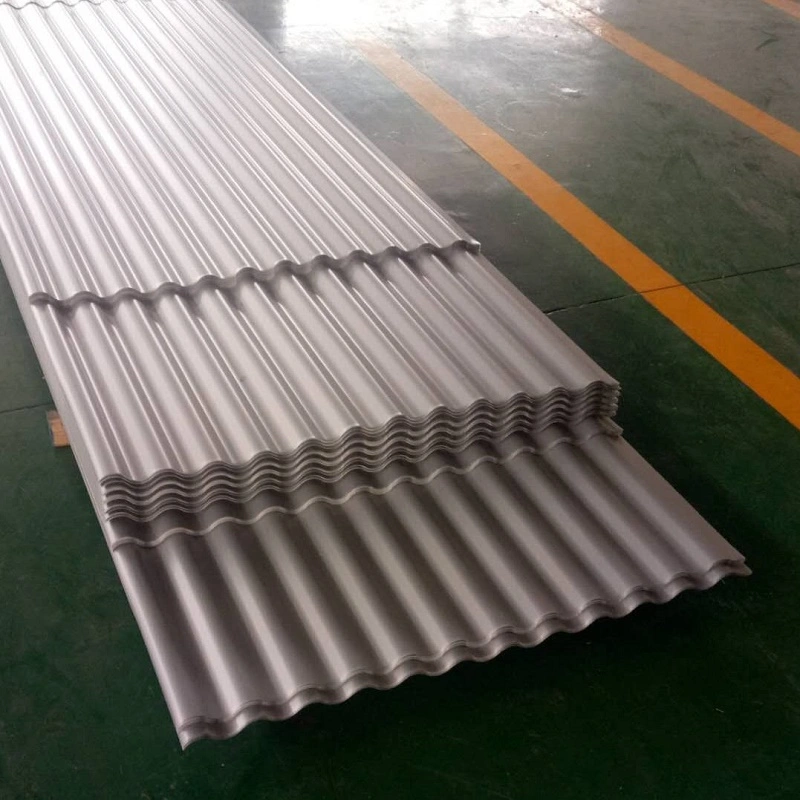

রঙের আবরণ:পলিয়েস্টার (PE), উচ্চ-স্থায়িত্বশীল পলিয়েস্টার (HDP), এবং পলিভিনিলাইডিন ফ্লোরাইড (PVDF) আবরণগুলি নান্দনিক এবং অতিরিক্ত সুরক্ষামূলক উদ্দেশ্যে ধাতব আবরণের উপর প্রয়োগ করা হয়। PVDF তিনটির মধ্যে সেরা UV প্রতিরোধ এবং রঙ ধরে রাখার প্রস্তাব দেয়।

প্রোফাইল শ্রেণীবিভাগ এবং আবেদন

প্রোফাইলযুক্ত ইস্পাত শীটগুলি তরঙ্গ উচ্চতা দ্বারা গোষ্ঠীভুক্ত করা হয়, যা সরাসরি নমনীয় দৃঢ়তা এবং স্প্যানিং ক্ষমতাকে প্রভাবিত করে:

নিম্ন-তরঙ্গ শীট (তরঙ্গের উচ্চতা 30 মিমি নীচে):এই প্যানেলগুলির নমনীয় দৃঢ়তা কম এবং প্রাথমিকভাবে প্রাচীর ক্ল্যাডিং হিসাবে ব্যবহৃত হয়। এগুলি হালকা ওজনের এবং উল্লম্ব অ্যাপ্লিকেশনের জন্য অর্থনৈতিক যেখানে স্প্যানিং প্রয়োজনীয়তা মাঝারি।

মাঝারি-তরঙ্গ শীট (তরঙ্গ উচ্চতা 30-70 মিমি):এগুলি দৃঢ়তা এবং উপাদান দক্ষতার ভারসাম্য অফার করে, এগুলিকে ছাদ এবং প্রাচীর উভয় অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। অনেক শিল্প ভবন ছাদ মাঝারি-তরঙ্গ প্রোফাইল ব্যবহার করে।

উচ্চ-তরঙ্গ শীট (তরঙ্গ উচ্চতা 70 মিমি এবং তার উপরে):এগুলি সর্বাধিক নমনীয় দৃঢ়তা প্রদান করে এবং দীর্ঘ স্প্যান বা উচ্চ লোডের প্রয়োজনীয়তা সহ ছাদ সিস্টেমগুলির জন্য নির্দিষ্ট করা হয়। এগুলি সাধারণত বড়-স্প্যান পাবলিক বিল্ডিংগুলিতে ব্যবহৃত হয়।

প্যানেল উপাধিকরণ সিস্টেম YX[ওয়েভ হাইট]-[ওয়েভ স্পেসিং]-[কার্যকর কভারেজ প্রস্থ] ফরম্যাট ব্যবহার করে। উদাহরণস্বরূপ, YX15-380-760 15 মিমি তরঙ্গের উচ্চতা, 380 মিমি তরঙ্গের ব্যবধান এবং 760 মিমি কার্যকর কভারেজ প্রস্থ নির্দেশ করে। শীট বেধ পৃথকভাবে নির্দিষ্ট করা হয়।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দ্বারা সাধারণ প্যানেল মডেল:

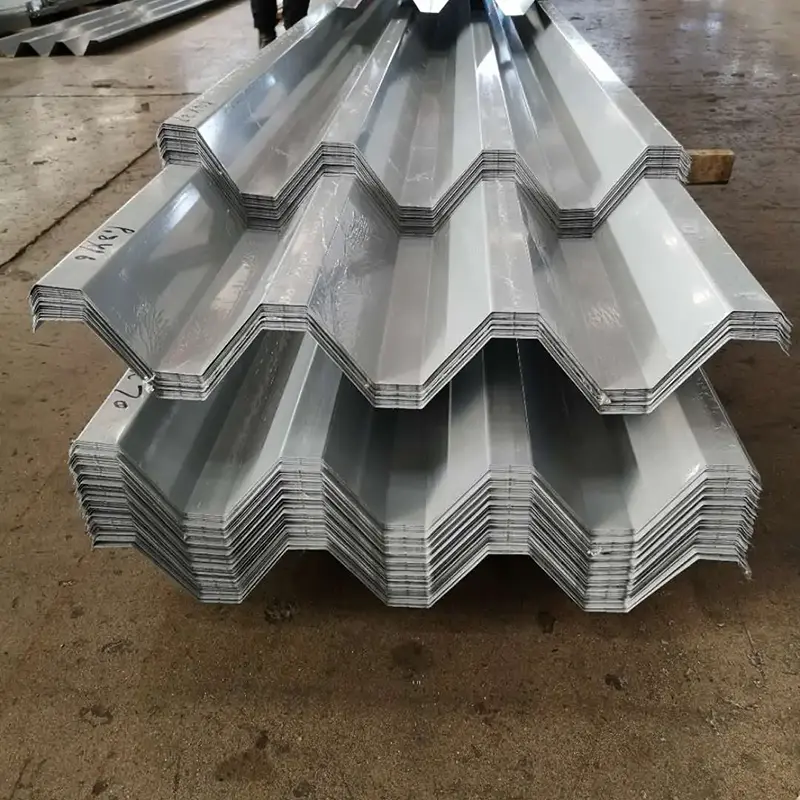

ছাদের প্যানেল:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600

ওয়াল প্যানেল:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000

ফ্লোর ডেকিং প্রোফাইল:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (বন্ধ প্রকার)

যান্ত্রিক কর্মক্ষমতা এবং কাঠামোগত বিবেচনা

একটি প্রোফাইলযুক্ত ইস্পাত শীটের কাঠামোগত কার্যকারিতা তার তরঙ্গের উচ্চতা, শীটের বেধ এবং সাবস্ট্রেট গ্রেডের উপর নির্ভর করে। উচ্চতর তরঙ্গ প্রোফাইলগুলি আরও বেশি জড়তার মুহূর্ত প্রদান করে এবং সমর্থনগুলির মধ্যে আরও বিস্তৃত হতে পারে। ছাদ অ্যাপ্লিকেশনের জন্য, ন্যূনতম প্রস্তাবিত শীট বেধ হল 0.6 মিমি। ওয়াল প্যানেলগুলি কমপক্ষে 0.5 মিমি পুরু হওয়া উচিত এবং যৌগিক স্ল্যাবগুলিতে ব্যবহৃত ফ্লোর ডেকিং প্রোফাইলগুলির ন্যূনতম পুরুত্ব 0.8 মিমি হওয়া উচিত।

যখন শীটের বেধ 1.2 মিমি অতিক্রম করে, তখন গঠন করা আরও কঠিন হয়ে যায় এবং থ্রু-ডেক স্টাড ওয়েল্ডিং শীট এবং সমর্থনকারী রশ্মি উভয়ের মধ্যে নির্ভরযোগ্যভাবে প্রবেশ করতে পারে না। এই কারণে, প্রোফাইলযুক্ত প্যানেলের জন্য ব্যবহারিক শীটের বেধ সাধারণত 1.5 মিমি বা তার কম পর্যন্ত সীমাবদ্ধ থাকে।

প্রোফাইলযুক্ত শীটগুলি ডায়াফ্রাম অ্যাকশনের মাধ্যমে একটি ইস্পাত বিল্ডিংয়ের সামগ্রিক পার্শ্বীয় স্থিতিশীলতায় অবদান রাখতে পারে। এটির জন্য সমস্ত শীটের প্রান্ত বরাবর এবং মধ্যবর্তী সমর্থনে যথাযথভাবে বেঁধে রাখা প্রয়োজন। বন্ধন প্যাটার্ন প্রকল্প অঙ্কন উপর নির্দিষ্ট করা উচিত।

নির্বাচন এবং ইনস্টলেশন নোট

ছাদ অ্যাপ্লিকেশনের জন্য:প্রয়োজনীয় স্প্যান এবং ডিজাইন লোডের জন্য পর্যাপ্ত তরঙ্গ উচ্চতা এবং শীট বেধ সহ একটি প্রোফাইল নির্বাচন করুন। উপকূলীয় এবং শিল্প পরিবেশের জন্য অ্যালুমিনিয়াম-জিঙ্ক লেপা সাবস্ট্রেট (AZ150) সুপারিশ করা হয়। ছাদের ঢাল এবং স্থানীয় বৃষ্টির তীব্রতা অনুসারে সমস্ত শেষ ল্যাপ এবং পাশের ল্যাপগুলি সিল করা উচিত।

প্রাচীর অ্যাপ্লিকেশনের জন্য:লো-ওয়েভ প্রোফাইল সাধারণত পর্যাপ্ত। প্যানেলের রঙ এবং ফিনিসটি সামগ্রিক বিল্ডিং নান্দনিকতার সাথে মেলে নির্বাচন করা উচিত। উচ্চ-বাতাস এলাকায় বিল্ডিংয়ের জন্য, প্যানেল প্রস্তুতকারকের সাথে বেঁধে রাখার প্যাটার্ন যাচাই করুন।

মেঝে সাজানোর জন্য:যৌগিক স্ল্যাব নির্মাণের জন্য বিশেষভাবে ডিজাইন করা একটি প্রোফাইল ব্যবহার করুন। সর্বনিম্ন শীট বেধ হল 0.8 মিমি। নিশ্চিত করুন যে প্রোফাইলটি নির্দিষ্ট শিয়ার স্টাড ব্যাস এবং ঢালাই পদ্ধতির সাথে সামঞ্জস্যপূর্ণ।

ইনস্টলেশনের সময়:আবরণ ক্ষতি এবং বিকৃতি এড়াতে সাবধানে শীট হ্যান্ডেল. উত্তোলন সরঞ্জাম ব্যবহার করুন যা লোড সমানভাবে বিতরণ করে। ক্ষয় রোধ করার জন্য কাটা প্রান্তগুলি সুরক্ষিত করা উচিত। কাটা এবং তুরপুন পরে প্যানেল পৃষ্ঠ থেকে ধাতব শেভিং সরান।

অন্যান্য বিল্ডিং খামের পণ্যগুলির সাথে সমন্বয়

Profiled ইস্পাত শীট প্রায়ই সঙ্গে একসঙ্গে ইনস্টল করা হয়রক উল স্যান্ডউইচ প্যানেলখাম সিস্টেম নির্মাণে। একক-ত্বকের প্রোফাইলযুক্ত শীটগুলি স্যান্ডউইচ সমাবেশের অভ্যন্তরীণ লাইনার হিসাবে কাজ করতে পারে, যখন উত্তাপযুক্ত প্যানেল তাপীয় বাধা প্রদান করে। মেঝে সিস্টেমে,ফ্লোর ডেকিংপ্রোফাইলগুলি যৌগিক স্ল্যাব গঠনের জন্য শক্তিবৃদ্ধি এবং কংক্রিটের সাথে কাজ করে। সমর্থনকারীবিল্ডিং উপাদান আনুষঙ্গিক সিস্টেম, purlins, ফাস্টেনার, ফ্ল্যাশিং, এবং sealants সহ, ​​প্যানেল প্রোফাইল এবং প্রকল্পের অবস্থার সাথে মেলে নির্বাচন করা আবশ্যক। আমাদের প্রকৌশল দল এই সম্মিলিত সিস্টেমগুলির জন্য সমন্বিত বিন্যাস অঙ্কন প্রদান করতে পারে।

সাধারণত আবেদন এলাকা

1.শিল্প কারখানার ছাদ এবং দেয়াল যেখানে একটি হালকা, অর্থনৈতিক খাম প্রয়োজন।

2.গুদাম এবং লজিস্টিক সুবিধা ক্ল্যাডিং, দেয়াল এবং ছাদের জন্য মাঝারি-তরঙ্গ প্রোফাইল ব্যবহার করে।

3.পাবলিক বিল্ডিং যেমন এয়ারপোর্ট টার্মিনাল, রেলওয়ে স্টেশন এবং স্পোর্টস ভেন্যু, যেখানে লম্বা স্প্যান ছাদের প্রোফাইল নির্দিষ্ট করা আছে।

4.ইস্পাত কাঠামো ভবন যেখানে প্রোফাইলযুক্ত শীট ফ্রেমের সামগ্রিক পার্শ্বীয় স্থায়িত্বে অবদান রাখে।

5.স্টিল-ফ্রেমযুক্ত বিল্ডিংগুলিতে মেঝে সিস্টেম, যৌগিক স্ল্যাবগুলির জন্য স্থায়ী ফর্মওয়ার্ক হিসাবে প্রোফাইলড ডেকিং ব্যবহার করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. বিভিন্ন অ্যাপ্লিকেশনের জন্য শীটের ন্যূনতম বেধ কত?

প্রাচীর প্যানেলের জন্য, সর্বনিম্ন বেধ 0.5 মিমি। ছাদের প্যানেল কমপক্ষে 0.6 মিমি পুরু হওয়া উচিত। যৌগিক স্ল্যাবগুলিতে ব্যবহৃত ফ্লোর ডেকিং প্রোফাইলগুলির জন্য ন্যূনতম 0.8 মিমি পুরুত্ব প্রয়োজন। এই মানগুলি স্ট্যান্ডার্ড স্টিলের স্তরগুলিতে প্রযোজ্য এবং উচ্চ-লোড বা দীর্ঘ-স্প্যান অ্যাপ্লিকেশনগুলির জন্য বাড়ানোর প্রয়োজন হতে পারে।

2. গ্যালভানাইজড এবং অ্যালুমিনিয়াম-দস্তার আবরণ কীভাবে তুলনা করে?

অ্যালুমিনিয়াম-জিঙ্ক অ্যালয় লেপ (AZ150) তুলনামূলক দস্তা আবরণের তিন থেকে পাঁচ গুণ জারা প্রতিরোধ ক্ষমতা প্রদান করে। অ্যালুমিনিয়াম উপাদান একটি স্থিতিশীল বাধা স্তর গঠন করে, যখন দস্তা উপাদান কাটা প্রান্তে বলি সুরক্ষা প্রদান করে। উপকূলীয় বা শিল্প পরিবেশের জন্য, AZ-কোটেড ইস্পাত সাধারণত সুপারিশ করা হয়। আদর্শ অভ্যন্তরীণ অ্যাপ্লিকেশনের জন্য, গ্যালভানাইজড ইস্পাত পর্যাপ্ত।

3. রোল গঠনের জন্য সর্বাধিক ব্যবহারিক শীট বেধ কত?

1.2 মিমি-এর উপরে শীটের বেধ জটিল প্রোফাইলে গঠন করা কঠিন হয়ে পড়ে। অতিরিক্তভাবে, কম্পোজিট মেঝে সিস্টেমে ব্যবহার করার সময় থ্রু-ডেক স্টাড ওয়েল্ডিং 1.2 মিমি-এর চেয়ে বেশি পুরু শীটগুলিতে নির্ভরযোগ্যভাবে প্রবেশ করতে পারে না। বেশিরভাগ প্রোফাইলযুক্ত শীট অ্যাপ্লিকেশনের জন্য, ব্যবহারিক উপরের সীমা হল 1.5 মিমি।

4. প্রোফাইলযুক্ত শীটগুলি কি স্ট্রাকচারাল ডায়াফ্রাম হিসাবে ব্যবহার করা যেতে পারে?

হ্যাঁ। সমস্ত প্রান্ত বরাবর এবং মধ্যবর্তী সমর্থনে সঠিকভাবে বেঁধে দেওয়া হলে, প্রোফাইলযুক্ত শীটগুলি প্লেনে শিয়ার ফোর্স স্থানান্তর করতে পারে এবং স্থিতিশীলতা তৈরিতে অবদান রাখতে পারে। বেঁধে রাখার প্যাটার্নটি অবশ্যই এই উদ্দেশ্যে ডিজাইন করা উচিত, পর্যাপ্ত ফাস্টেনার ব্যবধান এবং প্রান্তের দূরত্ব সহ। স্ট্রাকচারাল ইঞ্জিনিয়ারের সাথে ডায়াফ্রামের ক্ষমতা নিশ্চিত করুন।

5. কিভাবে কাটা প্রান্ত ক্ষয় থেকে রক্ষা করা উচিত?

সমস্ত ক্ষেত্রের কাটা ইস্পাত স্তর উন্মোচিত করে এবং স্পর্শ-আপ আবরণ বা দস্তা সমৃদ্ধ পেইন্ট দিয়ে সুরক্ষিত করা উচিত। ধাতব শেভিং এবং ড্রিলিং সোর্ফ অবিলম্বে সরান, কারণ তারা প্যানেলের পৃষ্ঠকে মরিচা ও দাগ দিতে পারে। অ্যালুমিনিয়াম-দস্তা প্রলিপ্ত স্টিলের জন্য, উন্মুক্ত কাটা প্রান্তগুলি এখনও আশেপাশের আবরণের বলি সুরক্ষা থেকে উপকৃত হয়, তবে স্পর্শ-আপ চিকিত্সা এখনও সুপারিশ করা হয়।
