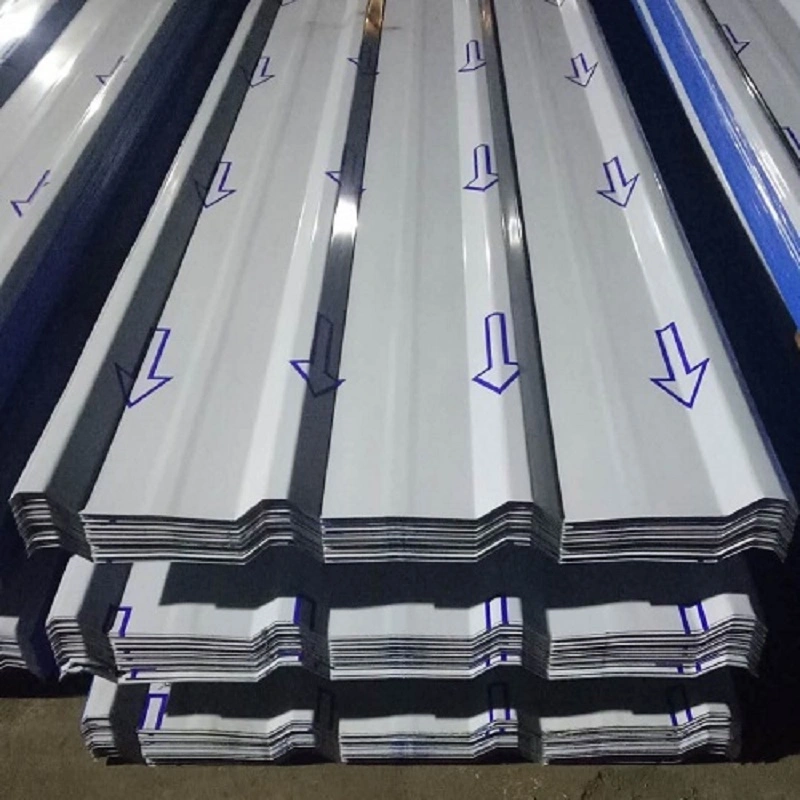

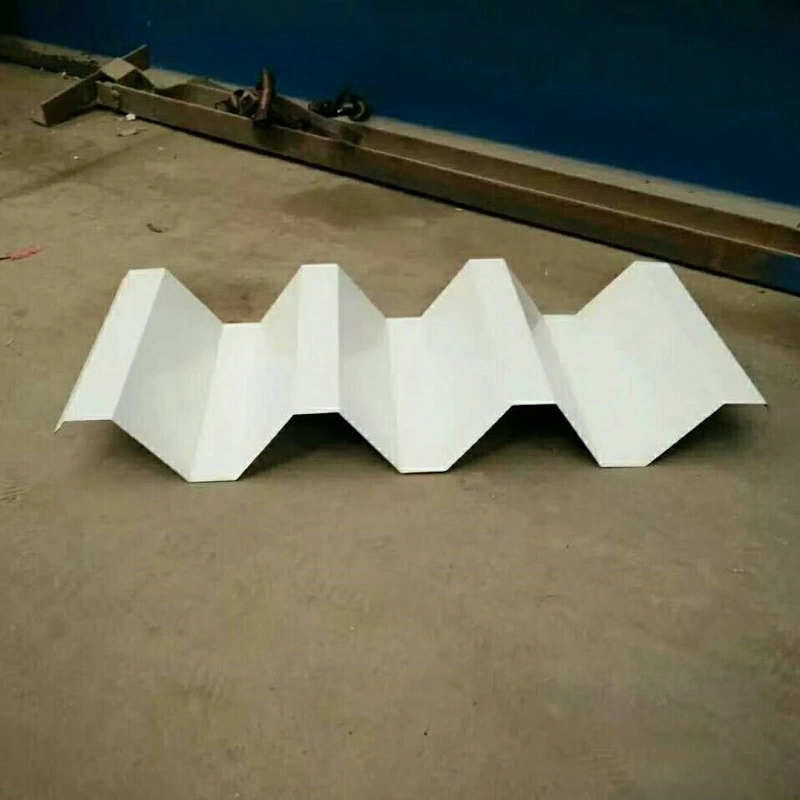

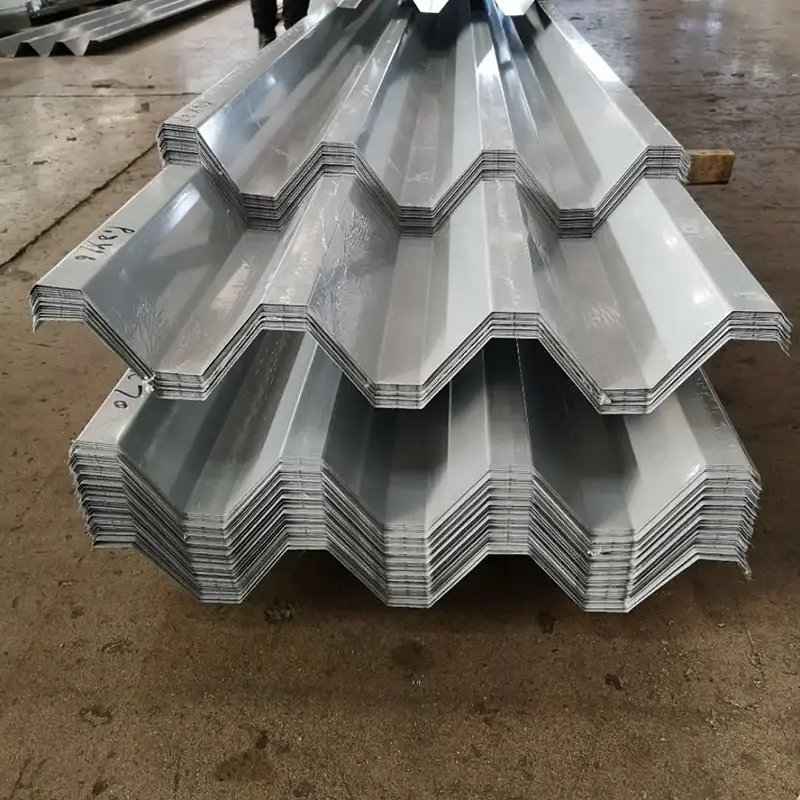

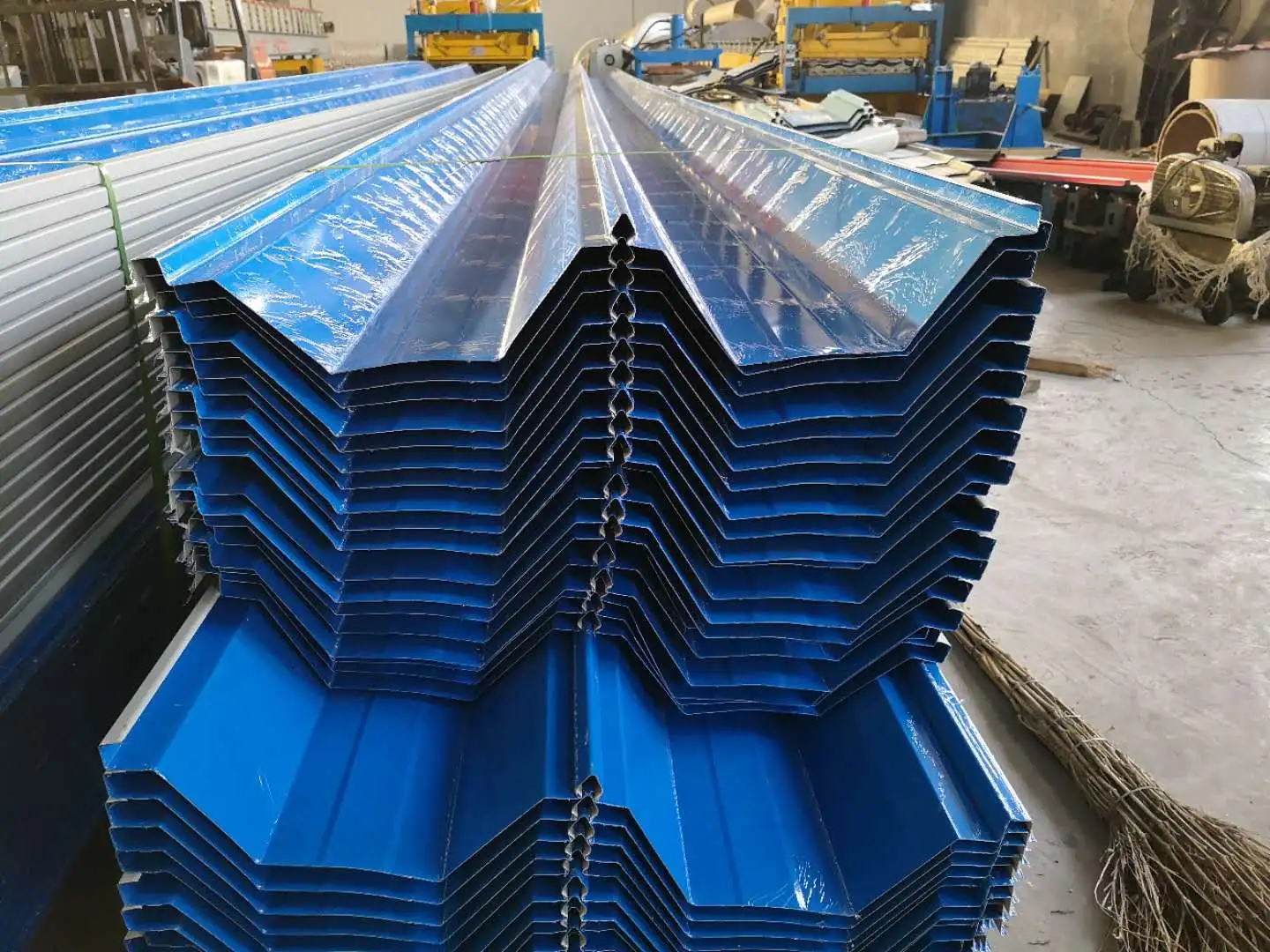

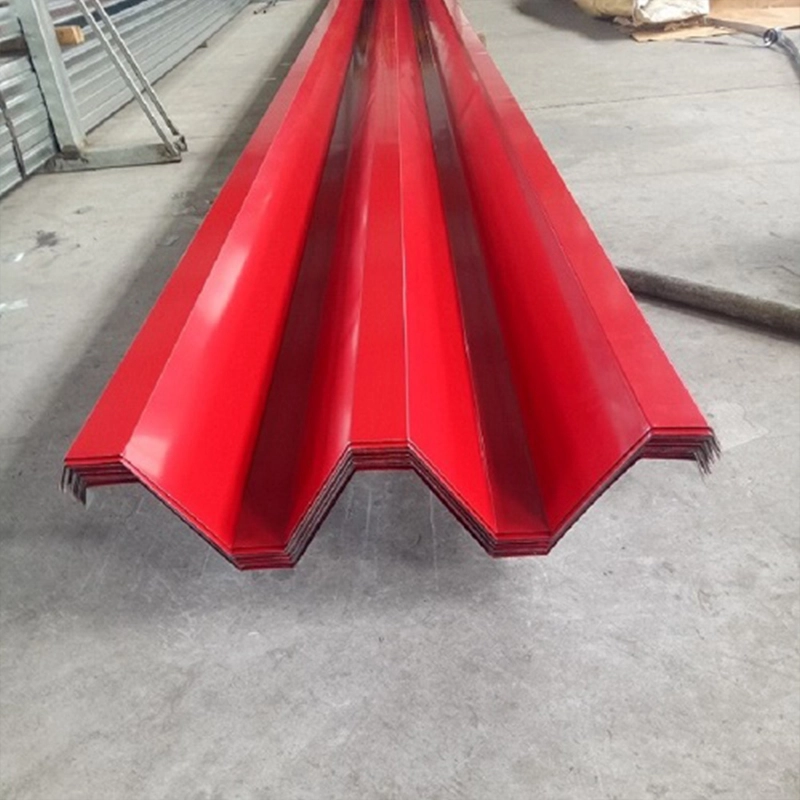

ধাতব ছাদের প্যানেল হল প্রোফাইলযুক্ত ইস্পাত শীট যা কোল্ড-রোল দ্বারা গঠিত ধাতব কয়েলগুলিকে ক্রমাগত উত্পাদন লাইনে ঢেউতোলা ক্রস-সেকশনে পরিণত করে। এগুলি ছাদ, ওয়াল ক্ল্যাডিং এবং মেঝে সাজানোর জন্য ব্যবহৃত হয়। পাঁজরযুক্ত বা ঢেউতোলা প্রোফাইল পাঁজরের দিক বরাবর পাতলা শীটের বাঁকানো শক্ততা বাড়ায়, 0.5 মিমি থেকে 1.5 মিমি পুরুত্বের প্যানেলগুলিকে ছাদের ভার বহন করার অনুমতি দেয়। SENBO ধাতব ছাদের প্রোফাইলের জন্য ডেডিকেটেড রোল-ফর্মিং লাইন পরিচালনা করে এবং বায়ু উত্তোলন যাচাইয়ের জন্য অভ্যন্তরীণ পরীক্ষার ক্ষমতা বজায় রাখে। উৎপাদন চেক বেস মেটাল বেধ, ফলন শক্তি, প্রোফাইল জ্যামিতি, এবং পৃষ্ঠ আবরণ গুণমান কভার.
মেটাল ছাদ সিস্টেম প্রায়ই একটি মাল্টি-লেয়ার যৌগিক নকশা ব্যবহার করে। গুয়াংজু বাইয়ুন বিমানবন্দর টার্মিনাল 3 প্রকল্পে, নীচে থেকে উপরে ছাদ তৈরির মধ্যে রয়েছে গ্যালভানাইজড প্রাইমারি পুরলিন, একটি ছিদ্রযুক্ত আল-জেন প্রলিপ্ত স্টিল বেস শীট, একটি বাষ্প বাধা, শব্দ-শোষণকারী রক উল, গ্যালভানাইজড সেকেন্ডারি পুরলিন্স, থার্মাল ইনসুলেশন, একটি স্টীল ইনসুলেশন টিপিও ওয়াটারপ্রুফিং মেমব্রেন, স্টেইনলেস স্টিল ফিক্সিং ক্লিপস, শব্দ কমানোর ফোম, স্টেইনলেস স্টিলের ছাদ প্যানেল এবং স্টেইনলেস স্টিলের ক্যাপ। এই সমাবেশে স্ট্রাকচারাল সাপোর্ট, তাপ নিরোধক, ওয়াটারপ্রুফিং, শব্দ শোষণ এবং বজ্র সুরক্ষার সমন্বয় রয়েছে।
| কর্মক্ষমতা সূচক | প্যারামিটার / স্পেসিফিকেশন | ভিত্তি বা মন্তব্য |
|---|---|---|
| ইমপ্লিমেন্টেশন স্ট্যান্ডার্ড | GB/T 12755-2008 | বিল্ডিংয়ের জন্য প্রোফাইলযুক্ত ইস্পাত শীট |
| বেস উপাদান | গ্যালভানাইজড / আল-জেডএন প্রলিপ্ত / রঙ-প্রলিপ্ত / আল-এমজি-এমএন / স্টেইনলেস স্টীল | পরিবেশ এবং প্রকল্প শ্রেণীর উপর ভিত্তি করে নির্বাচিত |
| সাধারণ পুরুত্ব | ছাদ প্যানেলের জন্য 0.5-1.5 মিমি; স্টেইনলেস স্টিলের জন্য 0.5 মিমি | প্রোফাইল এবং লোড প্রয়োজনীয়তা উপর নির্ভর করে |
| ফলন শক্তি | 220-550 MPa | ভিত্তি উপাদান গ্রেড উপর নির্ভর করে |
| আল-এমজি-এমএন ঘনত্ব | 2.73 গ্রাম/সেমি³ | প্রায় এক তৃতীয়াংশ স্টিলের |
| বায়ু চাপ প্রতিরোধের | স্টেইনলেস স্টীল ঢালাই সিস্টেমের জন্য ≥18 kPa | ক্যাটাগরি 17 টাইফুনের সমতুল্য |
| ওয়াটারপ্রুফিং গ্রেড | গ্রেড I | সিলান্ট নির্ভরতা ছাড়াই কাঠামোগত ওয়াটারপ্রুফিং |
| ডিজাইন সার্ভিস লাইফ | 15-50 বছর | Al-Mg-Mn প্যানেল 50 বছরের বেশি |
| ইনস্টলেশন সিস্টেম | স্থায়ী seam / ক্রমাগত ঢালাই | গোপন বন্ধন |
উপকূলীয় পাবলিক বিল্ডিং ছাদের বায়ু প্রতিরোধের উপর চরম চাহিদা রাখে। গুয়াংজু বাইয়ুন বিমানবন্দর টার্মিনাল 3-এ, ক্রমাগত ঢালাই করা স্টেইনলেস স্টিলের ছাদ সিস্টেমটি স্ট্যাটিক উইন্ড আপলিফ্ট টেস্টিং এর মধ্য দিয়ে গেছে এবং 18.2 kPa ক্ষমতা রেকর্ড করেছে, যা একটি ক্যাটাগরি 17 টাইফুনের সমতুল্য। তুলনা করার জন্য, প্রচলিত অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ স্ট্যান্ডিং সিম ছাদগুলি সাধারণত 12 ক্যাটাগরি শর্তগুলিকে প্রতিরোধ করে। বায়ু স্তন্যপান আচরণের উপর গবেষণা দেখায় যে আন্তঃলকিং সীম এবং সমর্থন বন্ধনী সংযোগকে দুর্বলতম বিন্দু হিসাবে দেখায়, লক্ষ্যযুক্ত শক্তিবৃদ্ধি প্রয়োজন। গ্রেটার বে এরিয়া কালচারাল অ্যান্ড স্পোর্টস সেন্টার স্টেডিয়াম একই রকম ঢালাই পদ্ধতি ব্যবহার করে এবং পরীক্ষাগার পরীক্ষায় 21 kPa অর্জন করেছে।
ছাদের ওয়াটারপ্রুফিং স্ট্রাকচারাল কনফিগারেশন থেকে আসে, সিল্যান্ট থেকে নয়। স্থায়ী সীম প্যানেলগুলি পূর্ণ-দৈর্ঘ্যের প্রাক-প্রয়োগিত সিলান্ট এবং লক করা সীম ব্যবহার করে, পৃষ্ঠের পেরেকের গর্ত বা ফুটো বিন্দু না রেখে। অবিচ্ছিন্ন ঢালাই স্টেইনলেস স্টীল পদ্ধতি পূর্ণ দৈর্ঘ্যের ঢালাইয়ের মাধ্যমে একটি অবিচ্ছিন্ন পৃষ্ঠ তৈরি করে, জল প্রতিরোধের আরও উন্নতি করে। ন্যূনতম 5% ছাদের নিষ্কাশন ঢালের পরামর্শ দেওয়া হয়। ট্রফ প্রোফাইল একটি প্রাকৃতিক নিষ্কাশন চ্যানেল হিসাবে কাজ করে, জলকে দ্রুত ইভের দিকে নির্দেশ করে।
তাপমাত্রার পরিবর্তনের ফলে ধাতব প্যানেলগুলি প্রসারিত হয় এবং সংকুচিত হয়। স্ট্যান্ডিং সিম সিস্টেমগুলি টি-আকৃতির স্লাইডিং বন্ধনীর মাধ্যমে এই আন্দোলনকে শোষণ করে যা প্যানেলগুলিকে ছাদের ঢাল বরাবর অবাধে চলাচল করতে দেয়। গুয়াংঝো বাইয়ুন বিমানবন্দর টার্মিনাল 3-এ, ঢালাই সংযোগগুলি তাপীয় চাপ ছেড়ে দেওয়ার জন্য একটি ট্রান্সভার্স কোরাগেশন প্রোফাইলের সাথে একসাথে কাজ করে। উভয় পদ্ধতিই ক্ষতি প্রতিরোধ করে যা অন্যথায় সীমাবদ্ধ তাপ চলাচলের ফলে হবে।
গ্রেটার বে এরিয়া কালচারাল অ্যান্ড স্পোর্টস সেন্টার জলরোধী ঝিল্লির নীচে সমস্ত ছাদের স্তরগুলির জন্য একটি মডুলার নির্মাণ কৌশল প্রয়োগ করেছে। শ্রমিকরা 78,000 m² ছাদকে 878টি স্বাধীন মডিউলে বিভক্ত করে, প্রতিটি মডিউলকে স্থল স্তরে একত্রিত এবং ঢালাই করে, তারপর সম্পূর্ণ ইউনিটগুলিকে জায়গায় স্থাপন করে। এই পদ্ধতিটি 30% দ্বারা ইনস্টলেশন দক্ষতা বাড়িয়েছে এবং উপাদান বর্জ্য প্রায় 2% ধরে রেখেছে।
একক-বক্রতা, দ্বি-বক্রতা, এবং গোলাকার স্থাপত্য পৃষ্ঠের সাথে মেলে ছাদের প্যানেলগুলি সোজা, বাঁকা বা পাখার আকারে তৈরি করা যেতে পারে। ঝেজিয়াংয়ের আনজিতে "টু মাউন্টেনস" ফিউচার সায়েন্স অ্যান্ড টেকনোলজি সিটির সাংস্কৃতিক ও শিল্প কেন্দ্রে, ধাতব ছাদটি বারোটি বিশাল বাঁশের পাতার আকার তৈরি করে। বিআইএম মডেলিং এবং 3D স্ক্যানিং গ্রহণযোগ্য সীমার মধ্যে নির্মাণ সহনশীলতা রাখতে প্রয়োগ করা হয়েছিল।
একটি ক্রমাগত ঢালাই করা স্টেইনলেস স্টিল সিস্টেম সর্বোচ্চ বায়ু প্রতিরোধের প্রস্তাব করে এবং প্রায়শই টাইফুন-প্রবণ অঞ্চলের জন্য নির্দিষ্ট করা হয়। যখন সীম এবং ক্লিপের বিশদগুলি বায়ু উত্থানের গণনা অনুসারে শক্তিশালী করা হয় তখন স্থায়ী সীম সিস্টেমগুলি একটি কার্যকর বিকল্প থাকে।

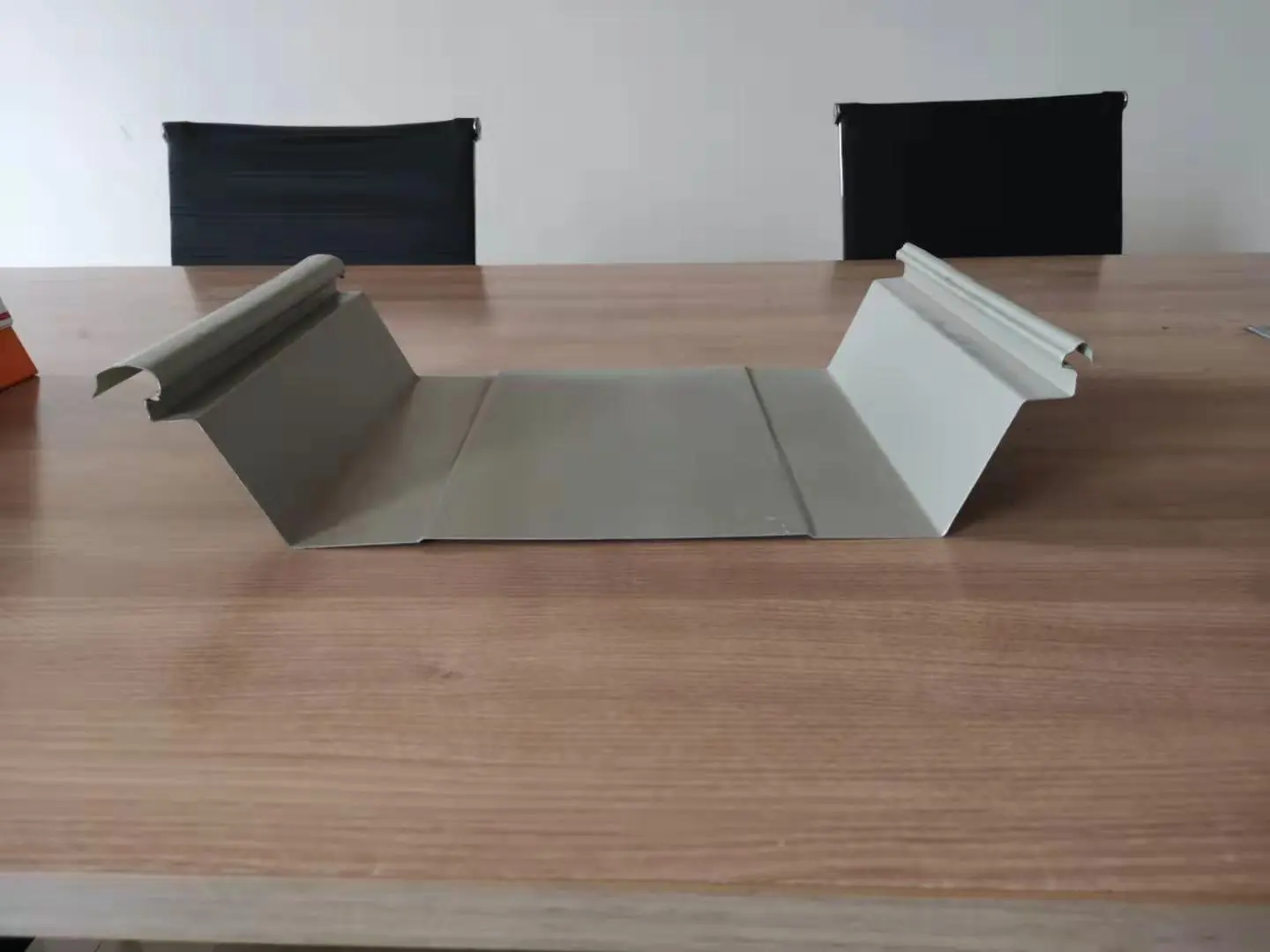

স্ট্যান্ডিং সীম সিস্টেমগুলি স্লাইডিং ক্লিপ ব্যবহার করে যা ঢাল বরাবর চলাচলের অনুমতি দেয়। ঢালাই সিস্টেম ট্রান্সভার্স corrugations বা সম্প্রসারণ জয়েন্টগুলোতে অন্তর্ভুক্ত হতে পারে. উপযুক্ত পদ্ধতি ছাদের জ্যামিতি এবং প্রত্যাশিত তাপমাত্রা পরিসীমা উপর নির্ভর করে।
পরিদর্শন রুটিনে ফাস্টেনার শক্ততা, প্যানেলের অবস্থা, নিষ্কাশন পথের বাধা এবং অনুপ্রবেশের সময় সিল্যান্টের অখণ্ডতা কভার করা উচিত। স্ট্যান্ডিং সীম সিস্টেমে সাধারণত কম রক্ষণাবেক্ষণের প্রয়োজন হয় কারণ কোনও ফাস্টেনার উন্মুক্ত হয় না।
একটি নতুন ধাতব ছাদ কখনও কখনও বিদ্যমান ছাদে ইনস্টল করা যেতে পারে যদি কাঠামোটি অতিরিক্ত বোঝা বহন করতে পারে এবং বিদ্যমান পৃষ্ঠটি উপযুক্ত হয়। কোনো সিদ্ধান্ত নেওয়ার আগে একজন স্ট্রাকচারাল ইঞ্জিনিয়ারের বিদ্যমান অবস্থার মূল্যায়ন করা উচিত।
সরবরাহকারীদের বেস মেটাল, আবরণ বেধ রেকর্ড, এবং প্যানেল মাত্রিক রিপোর্টের জন্য মিল পরীক্ষার শংসাপত্র প্রদান করা উচিত। নির্দিষ্ট বায়ু লোড মানদণ্ড সহ প্রকল্পগুলি সরবরাহ করা হচ্ছে সঠিক সিস্টেম কনফিগারেশনের জন্য বায়ু উত্তোলন পরীক্ষার ডেটা অনুরোধ করা উচিত। সাইট গ্রহনকারী চেকগুলি ইনস্টলেশনের আগে উপাদানের গ্রেড, প্যানেলের দৈর্ঘ্য এবং পৃষ্ঠের অবস্থা যাচাই করা উচিত।
