গোপন-ফাস্টেনার রঙ-লেপা ইস্পাত প্যানেল

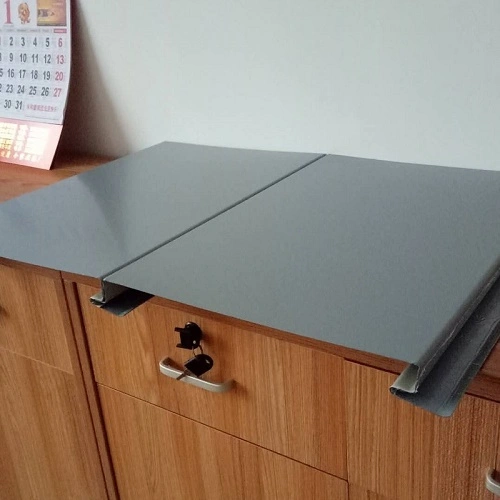

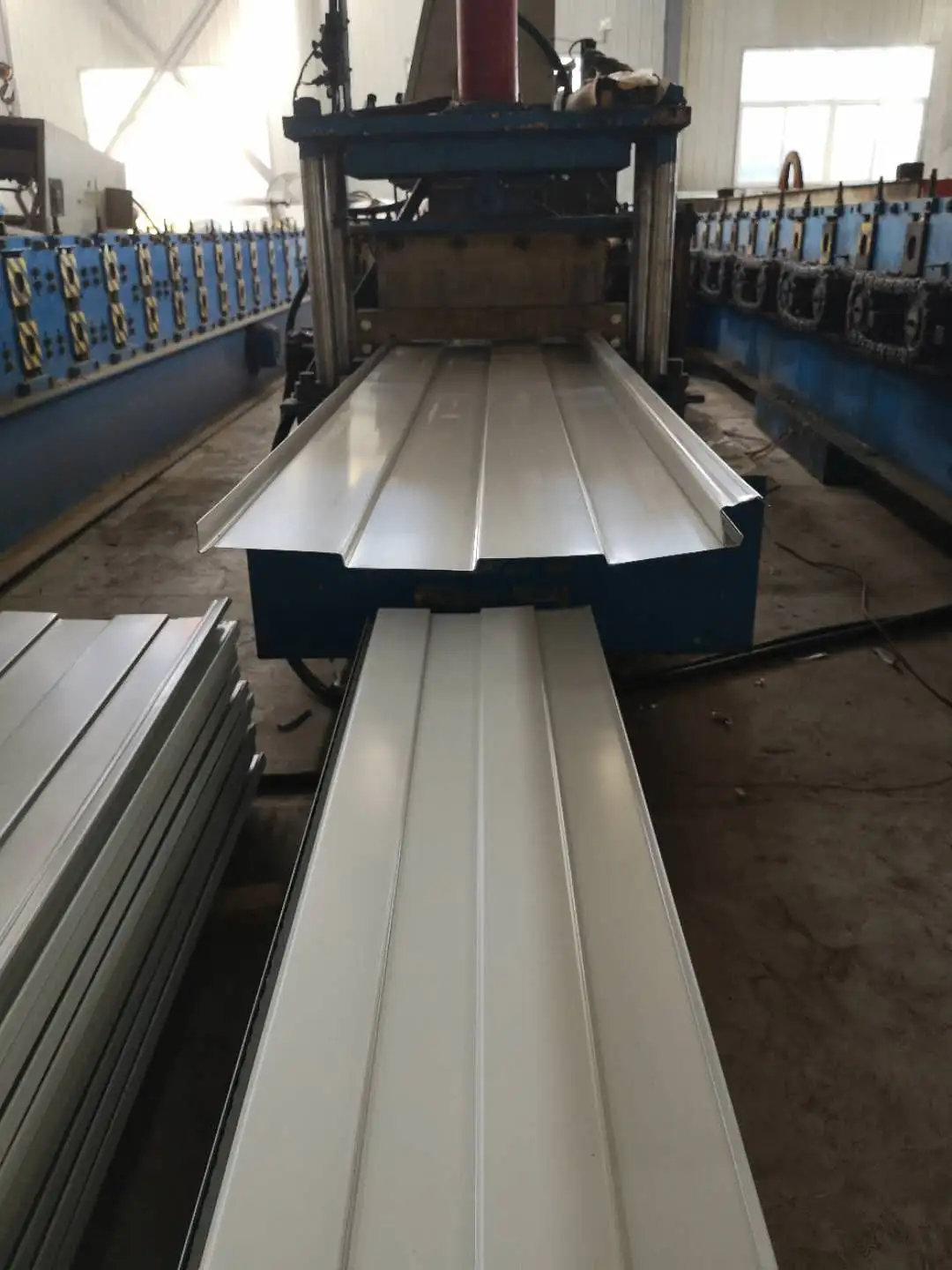

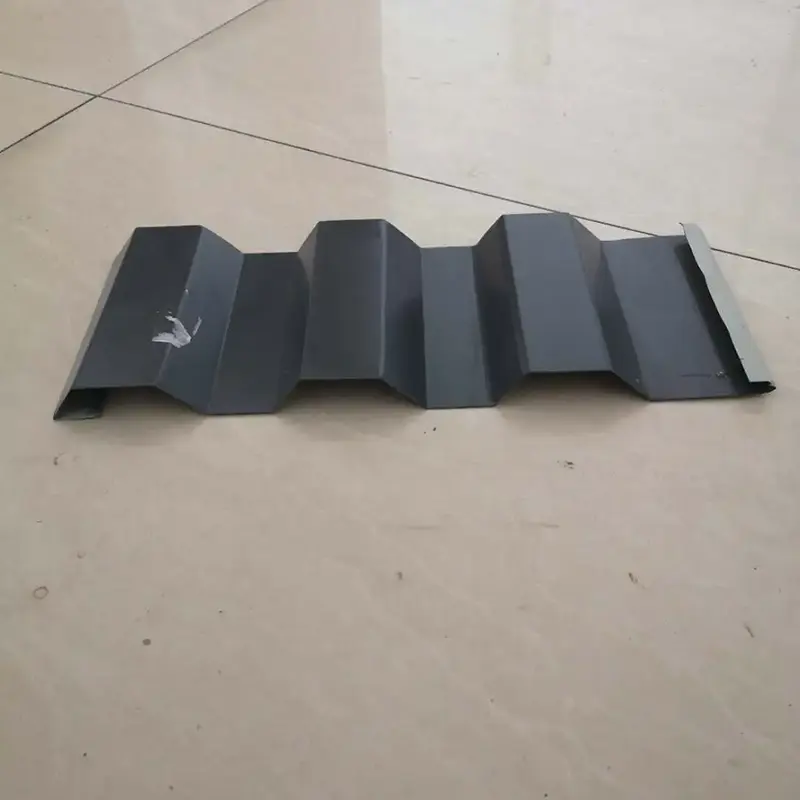

গোপন-ফাস্টেনার রঙ-প্রলিপ্ত ইস্পাত প্যানেল, যাকে লুকানো-ফাস্টেনার বা গোপন-ক্লিপ ছাদ প্যানেলও বলা হয়, রঙ-প্রলিপ্ত ইস্পাত থেকে প্রোফাইলযুক্ত শীট রোল-গঠিত। এগুলি উন্মুক্ত স্ক্রুগুলির পরিবর্তে মিলিত গ্যালভানাইজড বা অ্যালুমিনিয়াম খাদ বন্ধনীগুলির সাথে ছাদের purlins এর সাথে স্থির করা হয়। সংযোগের ক্রমটিতে লুকানো বন্ধনীগুলিকে purlins এর সাথে বেঁধে রাখা, বন্ধনীর কেন্দ্রীয় পাঁজরের সাথে প্যানেলের মহিলা পাঁজরকে সংযুক্ত করা এবং তারপর পার্শ্ববর্তী প্যানেলের মধ্যে একটি টাইট জয়েন্ট তৈরি করতে একটি সিমিং মেশিন দিয়ে সীমটিকে লক করা জড়িত। SENBO ডেডিকেটেড রোল-ফর্মিং লাইনে এই প্রোফাইলগুলি তৈরি করে এবং উত্পাদনের সময় পাঁজরের উচ্চতা, কার্যকর প্রস্থ এবং লকিং গভীরতার মতো মূল মাত্রাগুলি পরীক্ষা করে।

স্ট্যান্ডার্ড রঙ-লেপা ইস্পাত ছাদ থেকে প্রধান পার্থক্য বন্ধন পদ্ধতির মধ্যে রয়েছে। প্রচলিত প্যানেলগুলি স্ব-লঘুপাতের স্ক্রুগুলির সাথে সুরক্ষিত থাকে যা প্যানেলের পৃষ্ঠের মধ্য দিয়ে যায়, প্রতিটি স্ক্রু গর্তে সিল্যান্টের প্রয়োজন হয়। গোপন-ফাস্টেনার প্যানেলগুলি এর পরিবর্তে ইন্টারলকিং বন্ধনীর উপর নির্ভর করে, যার অর্থ পৃষ্ঠটি অনুপ্রবেশ মুক্ত থাকে। এই পদ্ধতিটি ওয়াটারপ্রুফিং উন্নত করে, ফাস্টেনার পয়েন্টগুলিতে দীর্ঘমেয়াদী ক্ষয় ঝুঁকি হ্রাস করে এবং ছাদটিকে একটি পরিষ্কার চেহারা দেয়।

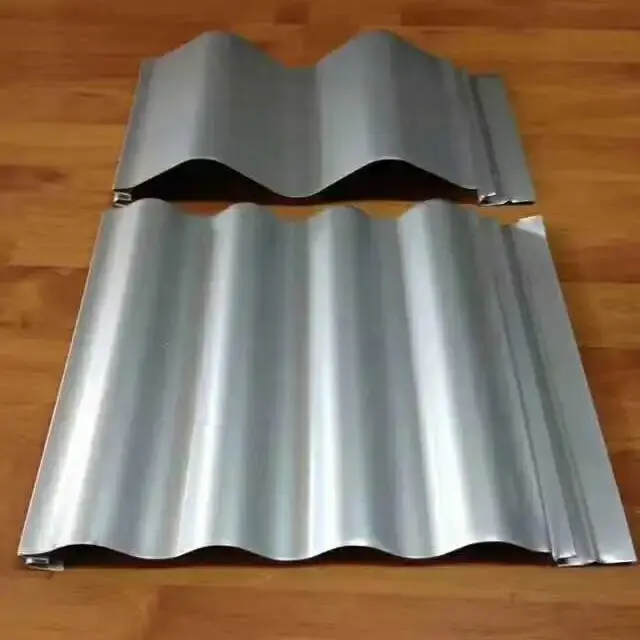

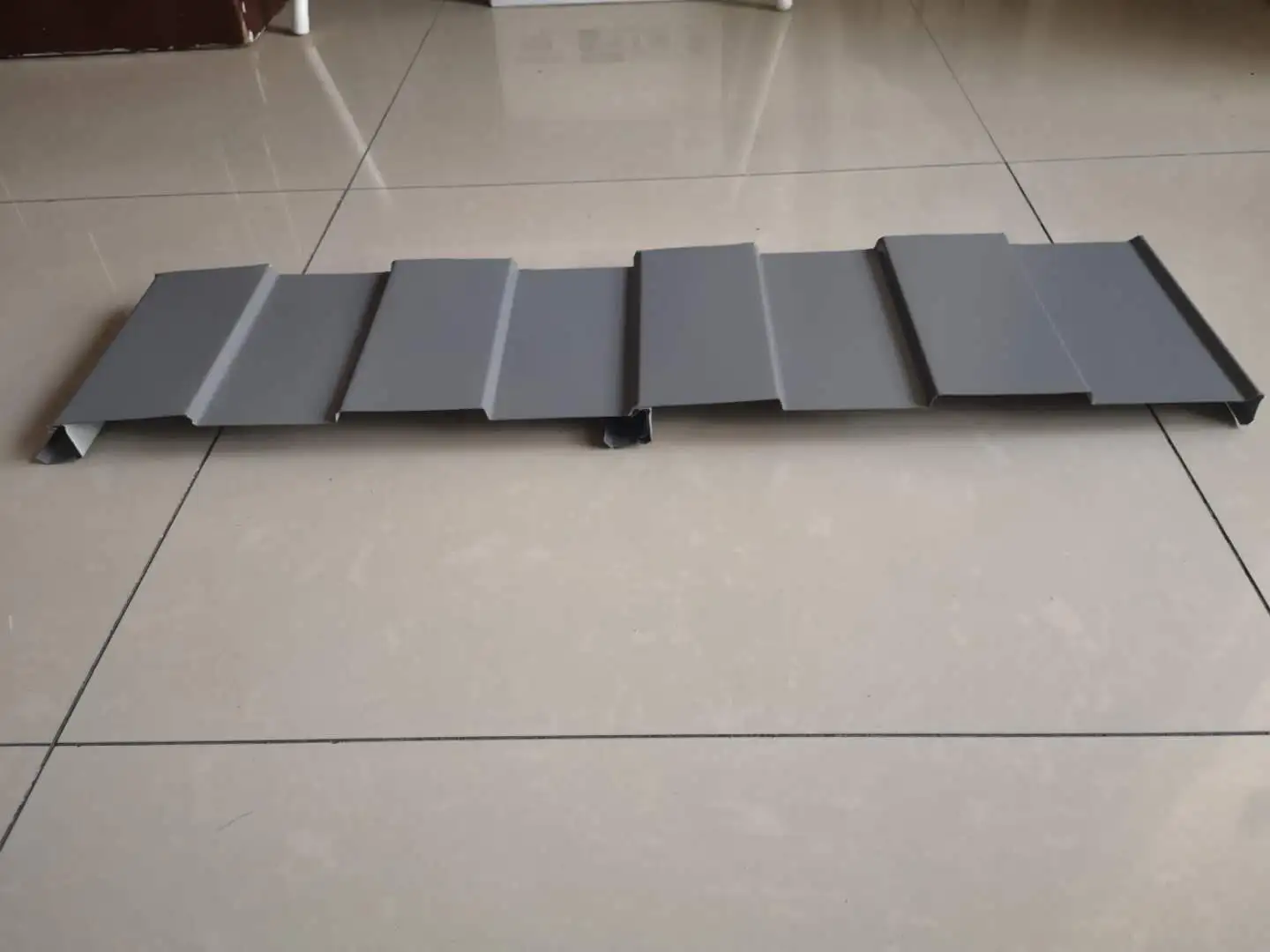

সাধারণ প্রোফাইলের ধরন

প্রযুক্তিগত বিশেষ উল্লেখ

কর্মক্ষমতা যাচাই

1. জলরোধী আচরণ

যেহেতু গোপন-ফাস্টেনার রঙ-লেপা ইস্পাত প্যানেলের পৃষ্ঠে কোনও ফাস্টেনার অনুপ্রবেশ নেই, সিস্টেমটি উন্মুক্ত-ফাস্টেনার ছাদে পাওয়া একটি সাধারণ ফুটো পথ এড়িয়ে যায়। প্রথাগত সিস্টেমে, স্ক্রু ছিদ্রে থাকা সিলান্ট সময়ের সাথে সাথে বয়স হতে পারে এবং ফাটতে পারে, যা জল প্রবেশের অনুমতি দেয়। Jiaochi 760 প্রোফাইল, যার পাঁজরের উচ্চতা 71 মিমি এবং পাঁজরের ব্যবধান 380 মিমি, বৃষ্টির পানিকে দ্রুত উপত্যকা থেকে খালের দিকে যেতে সাহায্য করে। যখন seams একটি seaming মেশিন দিয়ে বন্ধ করা হয়, পাশের ইন্টারলক জল প্রবেশের বিরুদ্ধে একটি অবিচ্ছিন্ন বাধা প্রদান করে। পৃষ্ঠের গর্তের অনুপস্থিতি ফাস্টেনারগুলিতে শুরু হওয়া ক্ষয় হওয়ার সম্ভাবনাও হ্রাস করে।

2. বায়ু প্রতিরোধের

যে বন্ধনীগুলি প্যানেলগুলিকে purlins ধরে রাখে সেগুলি উত্থান প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। শেনজেন বাওআন আন্তর্জাতিক বিমানবন্দরে একটি 5 মেগাওয়াট রঙ-ইস্পাত-ছাদের ফটোভোলটাইক প্রকল্পের সময়, সাইটের বাতাসের চাপ 0.75 kN/m² পৌঁছেছে। লুকানো ক্লিপগুলিতে পুল-আউট পরীক্ষাগুলি 200 কেজির পুল-আউট শক্তি রেকর্ড করেছে, যা নিরাপত্তার প্রয়োজনীয়তা পূরণ করেছে। YX41-250-750 গোপন-ক্লিপ প্যানেলটি কমপক্ষে 550 MPa এর ফলন শক্তি এবং 5.2 মিমি-এর বেশি লকিং গভীরতা সহ ইস্পাত ব্যবহার করে। প্রতিটি ইন্টারলকিং পাঁজর একটি ফিক্সিং ক্লিপ দ্বারা নোঙ্গর করা হয়, যা বাতাস এবং তুষার লোড পরিচালনা করার ছাদের ক্ষমতাকে উন্নত করে।

3. তাপ চলাচলের ক্ষতিপূরণ

ফিক্সিং ক্লিপগুলি ছাদের প্যানেলগুলিকে ঢাল বরাবর স্লাইড করতে দেয় কারণ ধাতু প্রসারিত হয় এবং তাপমাত্রা পরিবর্তনের সাথে সংকুচিত হয়। এই আন্দোলনের সময় প্যানেলগুলি ক্লিপগুলির সাথে নিযুক্ত থাকে, তাই ছাদ এবং কাঠামোর মধ্যে সংযোগ স্থিতিশীল থাকে। এটি ট্রান্সভার্স ওভারল্যাপের প্রয়োজন ছাড়াই 100 মিটারেরও বেশি প্যানেলের দৈর্ঘ্যকে অনুমতি দেয়, যা বড়-স্প্যানের ছাদের জন্য দরকারী।

4. ইনস্টলেশন দক্ষতা

সিস্টেম ফ্যাক্টরি-প্রিফেব্রিকেটেড প্যানেল ব্যবহার করে যা সাইটে ইন্টারলক করে। কিছু গোপন-ক্লিপ প্রোফাইল, যেমন CC-750, একটি বিশেষ সিমিং মেশিনের প্রয়োজন হয় না, যা শ্রম কমাতে পারে এবং ইনস্টলেশনের সময়কে ছোট করতে পারে। কাজের সাইটে কয়েল স্টক দৈর্ঘ্যে কাটা যেতে পারে, 100 মিটারের বেশি একক প্যানেল সক্ষম করে এবং শেষ ল্যাপের সংখ্যা কমিয়ে দেয়। এই পদ্ধতিটি ট্রান্সভার্স জয়েন্টগুলিতে ফুটো হওয়ার ঝুঁকিও কম করে।

নকশা বৈশিষ্ট্য

• অনুপ্রবেশ ছাড়া পৃষ্ঠ:লুকানো বন্ধনী সংযোগ ছাদের পৃষ্ঠ থেকে স্ক্রু গর্তগুলি সরিয়ে দেয়, যা ফাস্টেনারগুলিতে লিক এবং ক্ষয় হওয়ার সম্ভাবনা কমিয়ে দেয়।
• স্থিতিশীল ক্লিপ ব্যস্ততা:লকিং গভীরতা 5.2 মিমি অতিক্রম করে এবং পুল-আউট প্রতিরোধ 200 কেজিতে পৌঁছায়, বায়ু উত্থানের অধীনে নির্ভরযোগ্য অ্যাঙ্করিং প্রদান করে।
• তাপ চলাচলের আবাসন:স্লাইডিং ক্লিপগুলি প্যানেলগুলিকে প্রসারিত করতে এবং ঢাল বরাবর সংকোচনের অনুমতি দেয়, যা সময়ের সাথে ছাদের ক্ষতির কারণ হতে পারে এমন চাপ কমিয়ে দেয়।
• দীর্ঘ প্যানেল ক্ষমতা:100 মিটার পর্যন্ত একক দৈর্ঘ্য ট্রান্সভার্স ওভারল্যাপ কমায় এবং জল ব্যবস্থাপনা সহজ করে।
• প্রোফাইল বৈচিত্র্য:YX51-380-760 এবং YX50-410-820 এর মতো বিকল্পগুলি বিভিন্ন স্প্যান এবং লোডের প্রয়োজনীয়তাগুলিকে কভার করে৷

সাধারণ অ্যাপ্লিকেশন

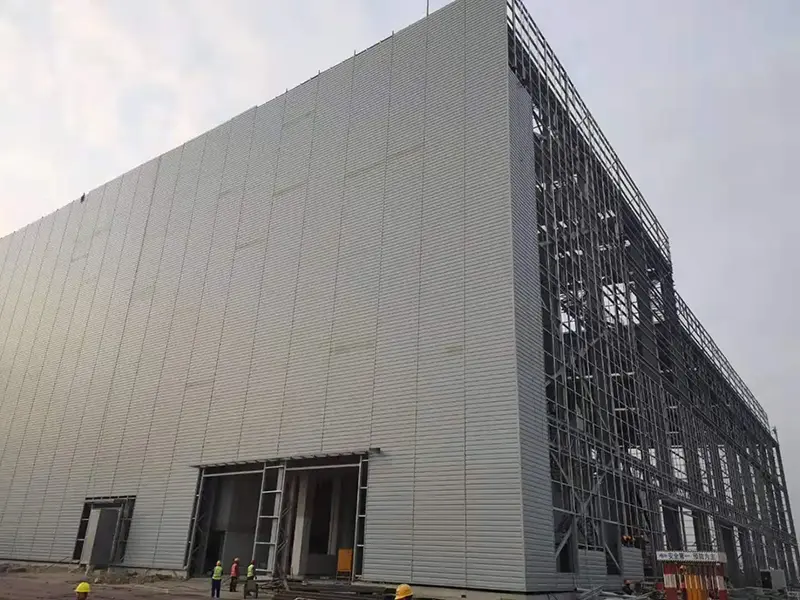

• বড় স্প্যান ইস্পাত-কাঠামো শিল্প ভবন জন্য ছাদ সিস্টেম.
• পাবলিক সুবিধা যেমন বিমানবন্দর টার্মিনাল, ক্রীড়া স্থান, এবং প্রদর্শনী কেন্দ্র।
• বিদ্যুৎ কেন্দ্র এবং পেট্রোকেমিক্যাল সুবিধা সহ কঠোর জলরোধী প্রয়োজন সহ শিল্প ভবন।
• লজিস্টিক সেন্টার এবং গুদাম যেখানে ছাদের নির্ভরযোগ্যতা একটি অগ্রাধিকার।
• একটি বিদ্যমান ছাদ সিস্টেম প্রতিস্থাপন প্রয়োজন যে সংস্কার প্রকল্প.

অন-সাইট সুপারিশ

• প্যানেল ইনস্টলেশন শুরু করার আগে purlin ব্যবধান এবং প্রান্তিককরণ নিশ্চিত করুন।
• পাঁজরে ডেন্টিং বা আবরণে আঁচড় এড়াতে নরম স্লিং সহ উত্তোলন সরঞ্জাম ব্যবহার করুন।
• আকর্ষক ক্লিপ এবং সিমিং প্যানেলগুলির জন্য প্রস্তুতকারকের ক্রম অনুসরণ করুন।
• সীমিংয়ের পরে সীমের নিবিড়তা পরীক্ষা করুন এবং পরবর্তী প্যানেলে যাওয়ার আগে ক্লিপ জড়িততা পরীক্ষা করুন।
• দীর্ঘ প্যানেলের জন্য, ইনস্টলেশনের ক্রম পরিকল্পনা করুন যাতে তাপ চলাচল নির্দিষ্ট পয়েন্টে সীমাবদ্ধ না থাকে।

সাধারণ প্রশ্ন

কিভাবে গোপন-ফাস্টেনার ছাদ seams এ সিল্যান্ট ছাড়া বৃষ্টির জল পরিচালনা করে?

সাইড ইন্টারলক একটি সিমিং মেশিন দিয়ে যান্ত্রিকভাবে গঠিত হয়। ফলস্বরূপ জয়েন্টটি স্বাভাবিক অবস্থায় জল প্রবেশকে প্রতিরোধ করার জন্য যথেষ্ট শক্ত। সঠিক ছাদের ঢাল এবং ড্রেনেজ ডিজাইনও জলকে সিম থেকে দ্রুত সরাতে সাহায্য করে।

গোপন-ফাস্টেনার প্যানেলগুলি বাঁকা ছাদে ব্যবহার করা যেতে পারে?

বেশিরভাগ লুকানো-ফাস্টেনার প্রোফাইলগুলি সোজা বা খুব বড় ব্যাসার্ধের ছাদের জন্য তৈরি। ন্যূনতম বক্রতা ব্যাসার্ধ প্যানেল প্রোফাইল এবং উপাদান বেধ উপর নির্ভর করে। বাঁকা অ্যাপ্লিকেশনের জন্য, অর্ডার করার আগে প্রস্তুতকারকের সাথে চেক করুন।

উন্মুক্ত ফাস্টেনার ছাড়া প্যানেলের সুবিধা কী?

উন্মুক্ত ফাস্টেনারদের প্রতিটি স্ক্রু গর্তে সিল্যান্ট প্রয়োজন। সময়ের সাথে সাথে, সিল্যান্ট ক্ষয় করতে পারে এবং ফুটো পথ তৈরি করতে পারে। লুকানো ফাস্টেনারগুলি এই রক্ষণাবেক্ষণের পয়েন্টটি দূর করে এবং স্ক্রু গর্তের চারপাশে জল প্রবেশ এবং ক্ষয় হওয়ার ঝুঁকি হ্রাস করে।

কিভাবে একটি নির্দিষ্ট প্রকল্পের জন্য বায়ু উত্থান প্রতিরোধের যাচাই করা হয়?

ক্লিপগুলিতে পুল-আউট পরীক্ষাগুলি সাইটে বা পরীক্ষাগারে করা যেতে পারে। পরিমাপ করা মান বিল্ডিং অবস্থানের জন্য নকশা বায়ু আপলিফ্ট লোড সঙ্গে তুলনা করা উচিত. সরবরাহকারীরা পরীক্ষার ডেটা সরবরাহ করতে পারে বা প্রকল্প-নির্দিষ্ট যাচাইকরণে সহায়তা করতে পারে।

পরিদর্শন এবং ডকুমেন্টেশন

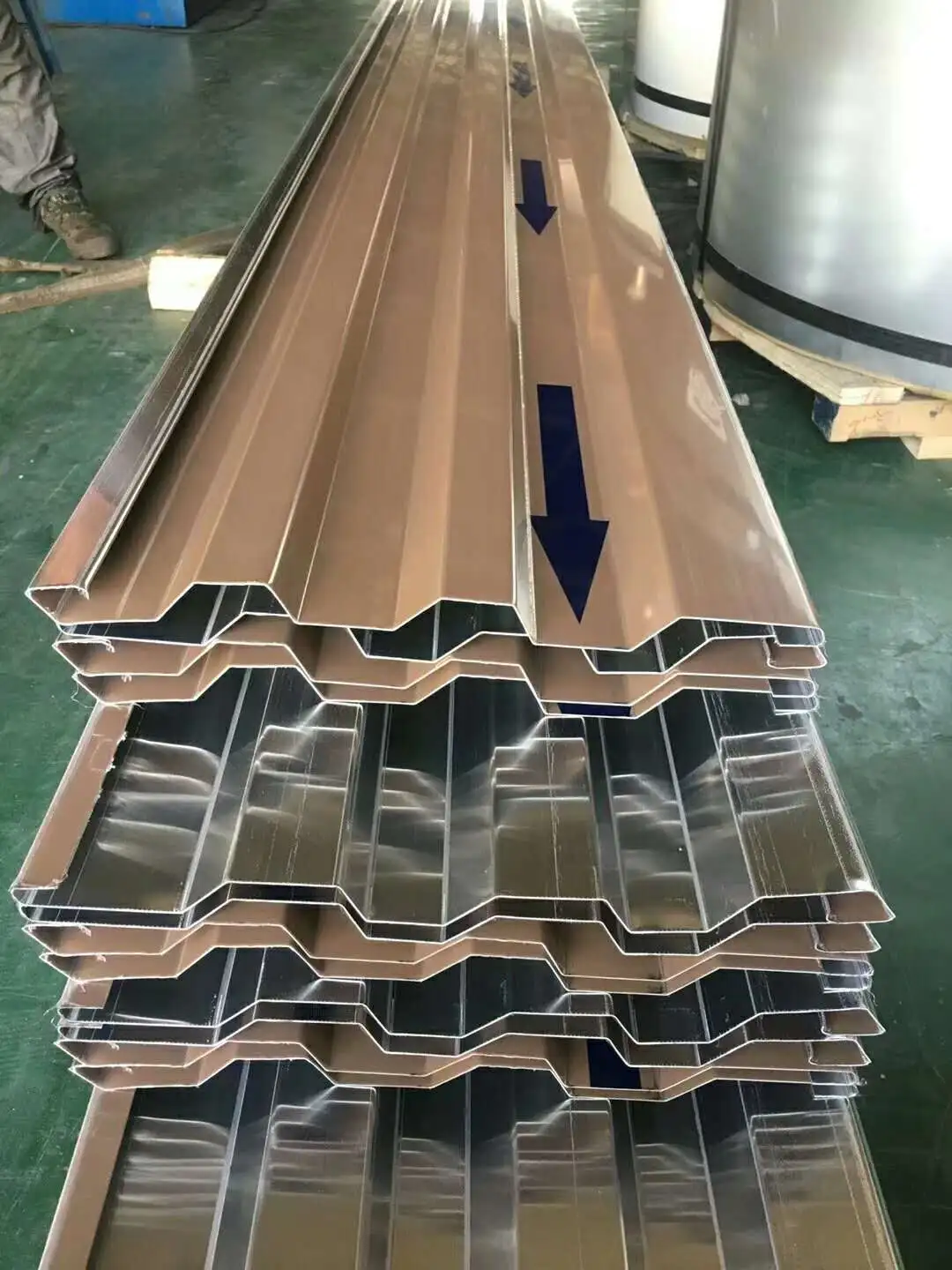

চালানের আগে, প্যানেলগুলি প্রোফাইল জ্যামিতি, লকিং গভীরতা, পৃষ্ঠের আবরণের অবস্থা এবং মাত্রিক নির্ভুলতার জন্য পরীক্ষা করা হয়। বেস স্টিলের জন্য মিল সার্টিফিকেট পাওয়া উচিত, যখন প্রয়োজন হয় তখন ক্লিপ পুল-আউট শক্তির রিপোর্ট সহ। ইনস্টলেশনের সময়, সীম এনগেজমেন্ট এবং ক্লিপ সারিবদ্ধকরণের স্পট চেকগুলি সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করতে সহায়তা করে।

অর্ডার করার আগে মূল্যায়ন করার বিষয়গুলি

• ডিজাইন উইন্ড লোড নির্ধারণ করুন এবং চেক করুন যে নির্বাচিত প্রোফাইল এবং ক্লিপ সিস্টেম প্রয়োজনীয়তা পূরণ করতে পারে।
• নিশ্চিত করুন যে ছাদের ঢাল নির্বাচিত প্যানেল প্রোফাইল এবং নিষ্কাশন বিন্যাসের জন্য যথেষ্ট।
• যদি দীর্ঘ একটানা প্যানেল পরিকল্পনা করা হয়, তাহলে যাচাই করুন যে কাঠামোটি ইভস এবং রিজ এ তাপীয় আন্দোলনকে মিটমাট করতে পারে।
• সংস্কার প্রকল্পের জন্য, সামঞ্জস্য নিশ্চিত করতে বিদ্যমান purlin অবস্থা এবং ব্যবধান পরিদর্শন করুন।
