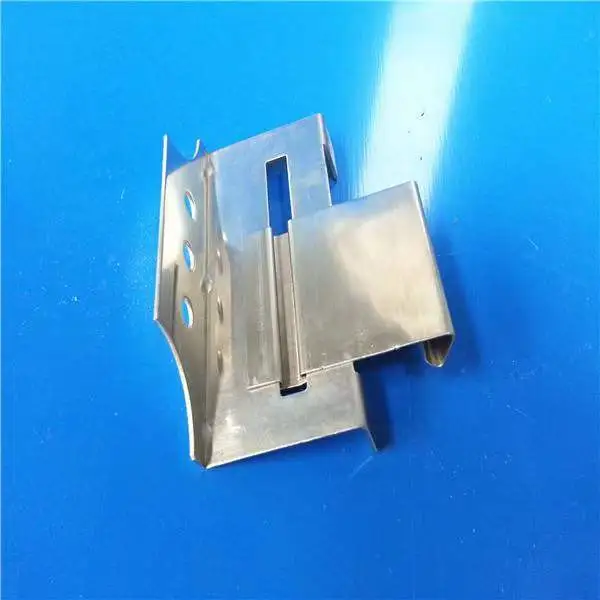

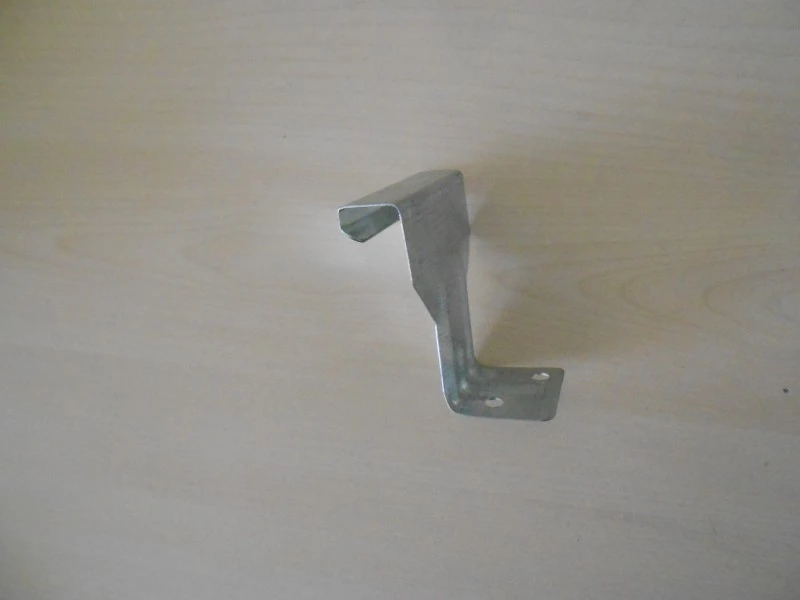

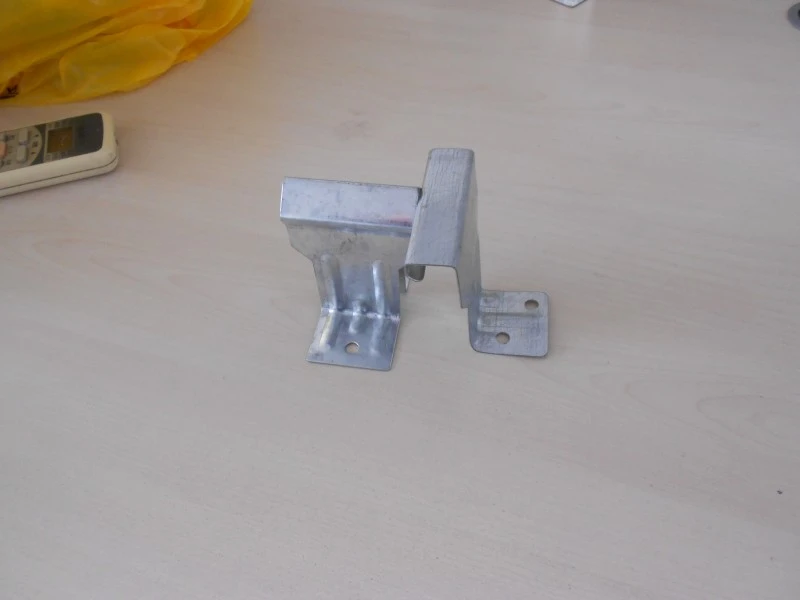

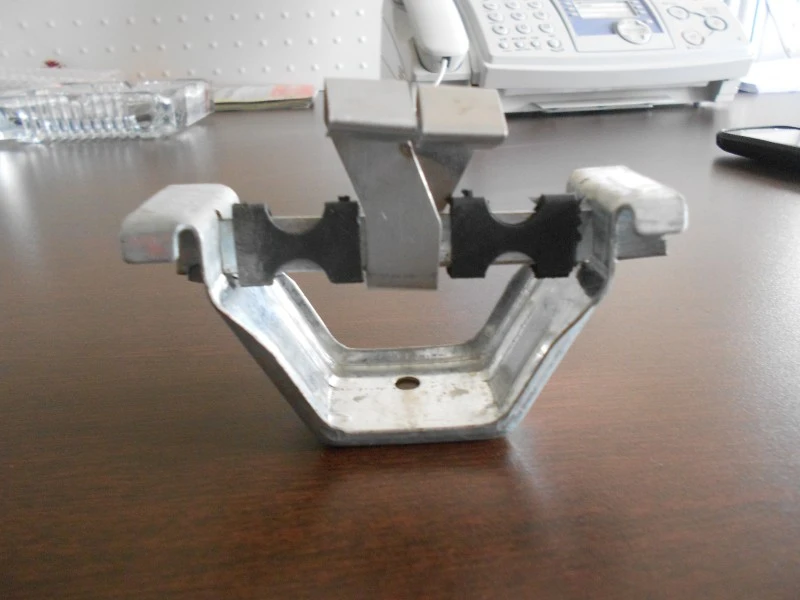

গোপন ক্লিপ ফাস্টেনারগুলি বিল্ডিং প্যানেল এবং সমর্থনকারী কাঠামোর মধ্যে একটি গোপন সংযোগ প্রদান করে। ক্লিপটি পুরলিন বা বন্ধনীতে স্থির একটি বেস পাঁজরের সাথে জড়িত, প্যানেলের পৃষ্ঠের মধ্য দিয়ে স্ক্রু ছাড়া প্যানেলটিকে ধরে রাখে। এই পদ্ধতিটি সমস্ত ফাস্টেনারকে প্যানেলের সিমের ভিতরে রাখে, একটি পরিষ্কার বাহ্যিক দেয় এবং উন্মুক্ত স্ক্রু এবং সিলান্টের সাথে যুক্ত ফুটো পথগুলি সরিয়ে দেয়। SENBO এই ক্লিপগুলিকে স্লটের গভীরতা, পায়ের দৈর্ঘ্য এবং উপাদানের পুরুত্বের মাত্রিক চেকগুলির সাথে সরবরাহ করে এবং উত্পাদন প্রক্রিয়ার মধ্যে জড়িত শক্তির পর্যায়ক্রমিক পরীক্ষা অন্তর্ভুক্ত থাকে।
ক্লিপগুলি স্ট্যান্ডার্ড হিসাবে 304 স্টেইনলেস স্টিল থেকে তৈরি করা হয়েছে, 430 এবং 201 নির্দিষ্ট বাজেটের জন্য উপলব্ধ। হট-ডিপ গ্যালভানাইজিং সহ Q235B ইস্পাত ভারী কাঠামোগত ক্লিপগুলির জন্য ব্যবহৃত হয়। স্টেইনলেস স্টিলের ক্লিপগুলি স্ট্রিপ উপাদান থেকে ঠান্ডা চাপ বা স্ট্যাম্পিং দ্বারা উত্পাদিত হয়। Q235B ক্লিপগুলি সাধারণত ন্যূনতম 5 মিমি পুরুত্বের হট-রোল্ড প্লেট থেকে তৈরি করা হয় এবং শক্তি এবং মাত্রিক নির্ভুলতা বজায় রাখার জন্য হাইড্রোলিক কোল্ড প্রেসিং দ্বারা গঠিত হয়।
ক্লিপ অভ্যন্তরীণ উচ্চতা প্যানেল স্লট গভীরতা দ্বারা নির্ধারিত হয়। স্টেইনলেস স্টিলের জন্য সাধারণ অভ্যন্তরীণ উচ্চতা 2.6 মিমি থেকে 10 মিমি পর্যন্ত, একটি পায়ের দৈর্ঘ্য 7.5 মিমি এবং উপাদান পুরুত্ব 0.5 মিমি থেকে 1.5 মিমি। অন্তত 8.8 এর শক্তি গ্রেড সহ বোল্টের ব্যাস 12 মিমি। ক্লিপগুলি অ্যাপ্লিকেশন দ্বারা প্রাচীর প্যানেল ক্লিপ, ছাদ প্যানেল ক্লিপ এবং মেঝে প্যানেল ক্লিপগুলিতে শ্রেণীবদ্ধ করা হয়। উপাদান দ্বারা, তারা স্টেইনলেস স্টীল ক্লিপ এবং হট-ডিপ গ্যালভানাইজড স্টিলের ক্লিপগুলিতে বিভক্ত।
| আইটেম | প্যারামিটার / স্পেসিফিকেশন | রেফারেন্স বা নোট |
|---|---|---|
| বেস উপাদান | 304 স্টেইনলেস স্টিল / Q235B হট-রোল্ড স্টিল | অ্যাপ্লিকেশন দ্বারা নির্বাচিত উপাদান |
| উপাদান পুরুত্ব | স্টেইনলেস স্টিলের জন্য 0.5-1.5 মিমি; সমস্ত ইস্পাত উপাদানের জন্য ≥5 মিমি | পণ্যের প্রকারের উপর নির্ভর করে |
| ক্লিপ অভ্যন্তরীণ উচ্চতা | 2.6-10 মিমি | প্যানেল স্লটের সাথে মিলতে হবে |
| পায়ের দৈর্ঘ্য | 7.5 মিমি | সাধারণ মাত্রা |
| বোল্ট স্পেসিফিকেশন | M12, শক্তি শ্রেণী ≥8.8 | কাঠামোগত সংযোগের জন্য |
| গ্যালভানাইজিং পুরুত্ব | ≥150 g/m² প্রতি পাশে | হট-ডিপ গ্যালভানাইজড Q235B |
| স্লিপ প্রতিরোধ | Δ ≤ 7.0 মিমি 7.0 kN এ; 10.0 kN এ Δ ≤ 0.5 মিমি | প্রতি GB 15831 এবং শিল্পের মান |
| স্ট্রাকচারাল ইন্টিগ্রিটি | 25.0 kN এ কোন ব্যর্থতা | প্রতি GB 15831 এবং শিল্পের মান |
| টর্সিনাল অনমনীয়তা | 900 N·m টর্ক এ θ ≤ 4° | ডান-কোণ কাপলার জন্য |
| টর্ক টেস্ট | ≥65 N·m এ কোনো ব্যর্থতা নেই | ক্লিপ ঘূর্ণন সঁচারক বল প্রতিরোধের |
গোপন ক্লিপগুলির জন্য যান্ত্রিক প্রয়োজনীয়তাগুলি GB 15831 এবং সংশ্লিষ্ট শিল্প মানগুলির উপর ভিত্তি করে। স্লিপ রেজিস্ট্যান্স টেস্টের জন্য 7.0 kN লোডে 7.0 মিমি-এর বেশি এবং 10.0 kN-এ 0.5 মিমি-এর বেশি নয়। ক্লিপ অবশ্যই 25.0 kN এ ব্যর্থ হবে না। টর্শনাল অনমনীয়তার জন্য 900 N·m টর্কের নিচে 4 ডিগ্রির বেশি কোণ প্রয়োজন না। SENBO দ্বারা পরীক্ষিত অল-স্টিলের কোল্ড-প্রেসড ক্লিপগুলি এই সীমাগুলি পূরণ করে।
304 স্টেইনলেস স্টীল ক্লিপ লবণ স্প্রে পরীক্ষার অধীন করা হয়েছে এবং বহিরঙ্গন এক্সপোজার জন্য উপযুক্ত জারা প্রতিরোধের দেখায়. হট-ডিপ গ্যালভানাইজড Q235B ক্লিপগুলি প্রতি পাশে 150 g/m² এর ন্যূনতম দস্তা আবরণ বহন করে, যা স্বাভাবিক বায়ুমণ্ডলীয় পরিস্থিতিতে দীর্ঘমেয়াদী সুরক্ষা প্রদান করে। উপাদান পছন্দ প্রকল্প পরিবেশ মেলে উচিত.
স্থায়ী সীম ছাদে, গোপন ক্লিপগুলি পৃষ্ঠের অনুপ্রবেশ ছাড়াই প্যানেলগুলিকে সমর্থন বন্ধনীতে ধরে রাখে। এটি ছাদের প্যানেলগুলিকে ক্লিপগুলিতে স্থির থাকার সময় তাপীয় প্রসারণ এবং সংকোচনের সাথে সরানোর অনুমতি দেয়। ফলাফল হল একটি ছাদের পৃষ্ঠ যার কোন স্ক্রু ছিদ্র নেই, যা জল প্রবেশের সম্ভাবনা হ্রাস করে এবং দীর্ঘমেয়াদী ওয়াটারপ্রুফিং উন্নত করে। গোপন-ক্লিপ পদ্ধতিটি বড়-স্প্যান শিল্প ছাদের জন্য 360° স্ট্যান্ডিং সিম সিস্টেমে ব্যবহৃত হয়।
ওয়াল প্যানেলের জন্য, গোপন ক্লিপ ফাস্টেনার পেরেক-মুক্ত ইনস্টলেশনের অনুমতি দেয়, প্যানেলের পৃষ্ঠকে পরিষ্কার রাখে। উইন্ডো ট্রিম অ্যাসেম্বলিতে, লুকানো সংযোগ রঙ-প্রলিপ্ত প্যানেলের কাটা প্রান্তগুলিকে ঢেকে রাখে, তাদের সরাসরি বৃষ্টির সংস্পর্শ থেকে রক্ষা করে এবং প্রান্তে মরিচা পড়ার ঝুঁকি কমায়। এই ইনস্টলেশন পদ্ধতি স্থাপত্য চেহারা প্রয়োজনীয়তা পূরণ করে.
সরবরাহকারীদের স্টেইনলেস স্টিল বা গ্যালভানাইজড স্টিলের জন্য উপাদান সার্টিফিকেট প্রদান করা উচিত। প্রকল্পের প্রয়োজন হলে স্লিপ প্রতিরোধ, কাঠামোগত অখণ্ডতা এবং টরসিনাল অনমনীয়তার জন্য পরীক্ষার রিপোর্ট পাওয়া উচিত। অন-সাইট চেক গ্রহণের মাত্রা, উপাদানের গ্রেড এবং পৃষ্ঠের অবস্থা যাচাই করা উচিত। বড় অর্ডারের জন্য, নমুনা ক্লিপগুলি প্রকৃত প্যানেল প্রোফাইলের সাথে সম্পৃক্ততা নিশ্চিত করতে পরীক্ষা করা যেতে পারে।
ক্লিপের অভ্যন্তরীণ উচ্চতা অবশ্যই ব্যবহার করা প্যানেলের স্লট গভীরতার সাথে মেলে। প্যানেল স্লট পরিমাপ করুন বা প্যানেল প্রস্তুতকারকের স্পেসিফিকেশন পড়ুন। খুব লম্বা একটি ক্লিপ সম্পূর্ণ ব্যস্ততা রোধ করবে, যখন খুব ছোট একটি ক্লিপ নড়াচড়া বা বিচ্ছিন্ন হতে পারে।
গোপন ক্লিপগুলি একটি সামঞ্জস্যপূর্ণ স্লট বা সীম প্রোফাইল সহ প্যানেলের জন্য ডিজাইন করা হয়েছে। স্থায়ী seams বা interlocking প্রান্ত সঙ্গে ধাতব প্যানেল ভাল কাজ করে। কিছু কাঠ-ভিত্তিক প্যানেল লুকানো ক্লিপগুলিও ব্যবহার করতে পারে যদি স্লটটি সঠিকভাবে মেশিন করা হয়। সর্বদা প্যানেল এবং ক্লিপ সরবরাহকারী উভয়ের সাথে সামঞ্জস্যতা নিশ্চিত করুন।
স্টেইনলেস স্টিলের ক্লিপগুলি, বিশেষ করে 304 গ্রেড, ভাল জারা প্রতিরোধের অফার করে এবং উপকূলীয় বা আর্দ্র পরিবেশের জন্য পছন্দ করা হয়। গ্যালভানাইজড স্টিলের ক্লিপগুলি শক্তিশালী এবং প্রায়শই ভারী কাঠামোগত সংযোগের জন্য ব্যবহৃত হয়, তবে দস্তা আবরণ আক্রমণাত্মক বায়ুমণ্ডলে দীর্ঘস্থায়ী নাও হতে পারে। পছন্দটি প্রকল্পের পরিবেশগত এক্সপোজার এবং লোডের প্রয়োজনীয়তার উপর নির্ভর করে।
হ্যাঁ, গোপন ক্লিপগুলি উচ্চ-বাতাস অঞ্চলে ব্যবহার করা হয়, বিশেষ করে স্থায়ী সীম ছাদ ব্যবস্থায়। ক্লিপগুলি অবশ্যই ডিজাইনের বাতাসের লোড অনুসারে ব্যবধানে রাখতে হবে এবং ক্লিপের উপাদান এবং বেধ অবশ্যই পর্যাপ্ত হতে হবে। নির্দিষ্ট প্রকল্পের জন্য বায়ু উত্তোলন গণনা করা উচিত।
