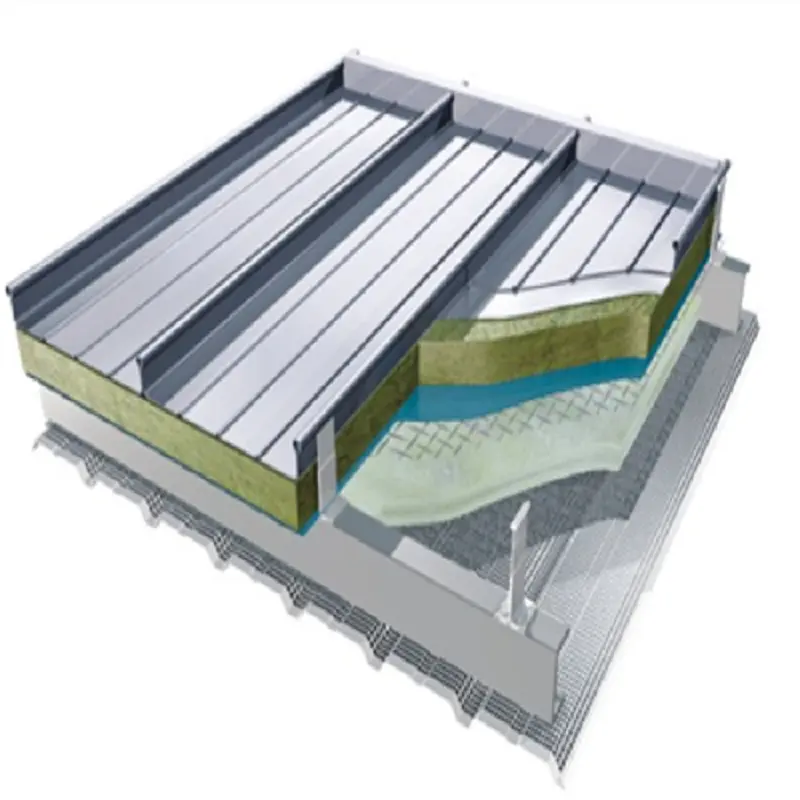

Alu-Mg-Mn খিলানযুক্ত ছাদ প্যানেল

SENBO বিল্ডিং উপকরণAlu-Mg-Mn এর ধাতব ছাদ সিস্টেম পণ্য পরিসরের অংশ হিসাবে খিলানযুক্ত ছাদ প্যানেল সরবরাহ করে। এই প্যানেলগুলি AA3004 সিরিজের অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ খাদ থেকে তৈরি করা হয় এবং জটিল ছাদের জ্যামিতিগুলির জন্য স্থাপত্যের প্রয়োজনীয়তা মেটাতে বাঁকা, অ-মানক প্রোফাইলে গঠিত হয়।

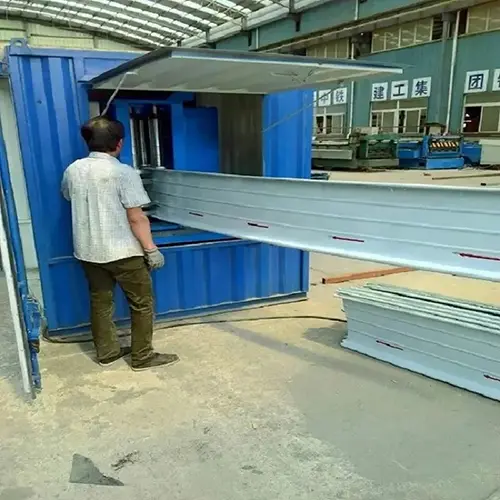

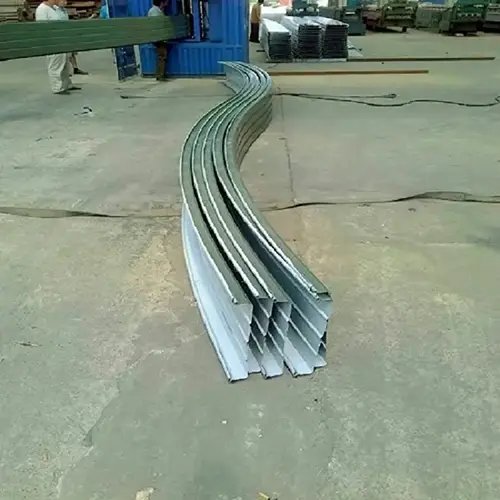

Al-Mg-Mn খিলানযুক্ত ছাদ প্যানেল একটি বিশেষ প্রোফাইলযুক্ত প্যানেল যা উচ্চ-গতি, নির্ভুল রোল-গঠন সরঞ্জাম ব্যবহার করে উত্পাদিত হয়। সাবস্ট্রেট কম্পোজিশনের মধ্যে রয়েছে 1.0%–1.5% ম্যাঙ্গানিজ এবং 0.8%–1.3% ম্যাগনেসিয়াম, বাকি অংশ অ্যালুমিনিয়াম তৈরি করে। স্ট্যান্ডার্ড স্ট্যান্ডিং সীম Al-Mg-Mn প্যানেলের ডেরিভেটিভ হিসাবে, খিলানযুক্ত প্যানেল সমতল শীটগুলিকে বাঁকা আকারে রূপান্তর করার জন্য একটি বিশেষ গঠন প্রক্রিয়ার মধ্য দিয়ে যায়। এটি আধুনিক স্থাপত্য নকশা যেমন খিলান, বাঁকা, এবং গোলাকার ছাদ ফর্ম সমর্থন করে।

খাদ রচনা এবং উপলব্ধ প্রোফাইল

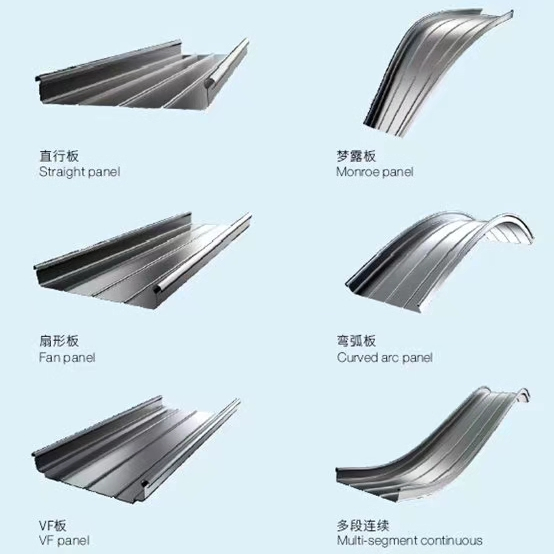

উপলব্ধ প্রোফাইলগুলির মধ্যে YX65-300, YX65-330, YX65-400, YX65-430, YX65-500, এবং YX28-205-820 এর মতো মডেলগুলি অন্তর্ভুক্ত৷ ফ্যান-আকৃতির এবং টেপারযুক্ত প্যানেলগুলি নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তাগুলি পূরণ করার জন্য কাস্টমাইজ করা যেতে পারে।

এই প্যানেলগুলি বিমানবন্দর টার্মিনাল, স্টেডিয়াম এবং সম্মেলন এবং প্রদর্শনী কেন্দ্র সহ বড় পাবলিক ভবনগুলির অ-মানক ছাদ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়। পণ্য পৃষ্ঠ একটি প্রি-রোল আবরণ প্রক্রিয়া ব্যবহার করে চিকিত্সা করা হয় এবং একটি PVDF ফ্লুরোকার্বন আবরণ সঙ্গে উপলব্ধ, স্থায়িত্ব সঙ্গে স্থাপত্য নান্দনিকতা সমন্বয়.

ক্ষেত্র-প্রমাণিত কর্মক্ষমতা

1. নন-স্ট্যান্ডার্ড ছাদের আকৃতিতে অভিযোজনযোগ্যতা

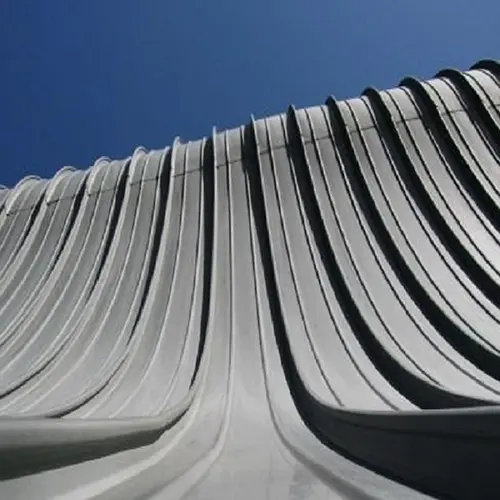

অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ খাদ শক্তি এবং নমনীয়তার ভারসাম্য প্রদান করে, এটিকে 3D বাঁকা, গোলাকার এবং ফ্যান-আকৃতির পৃষ্ঠের মতো জটিল ছাদের আকার তৈরির জন্য উপযুক্ত করে তোলে। বিশেষ কার্ভিং এবং ফ্যান-আকৃতির প্যানেল উত্পাদন প্রযুক্তির মাধ্যমে, এই খিলানযুক্ত প্যানেলগুলি জলরোধী কর্মক্ষমতা বজায় রেখে বিভিন্ন ডিজাইনের প্রয়োজনীয়তা পূরণ করতে পারে।

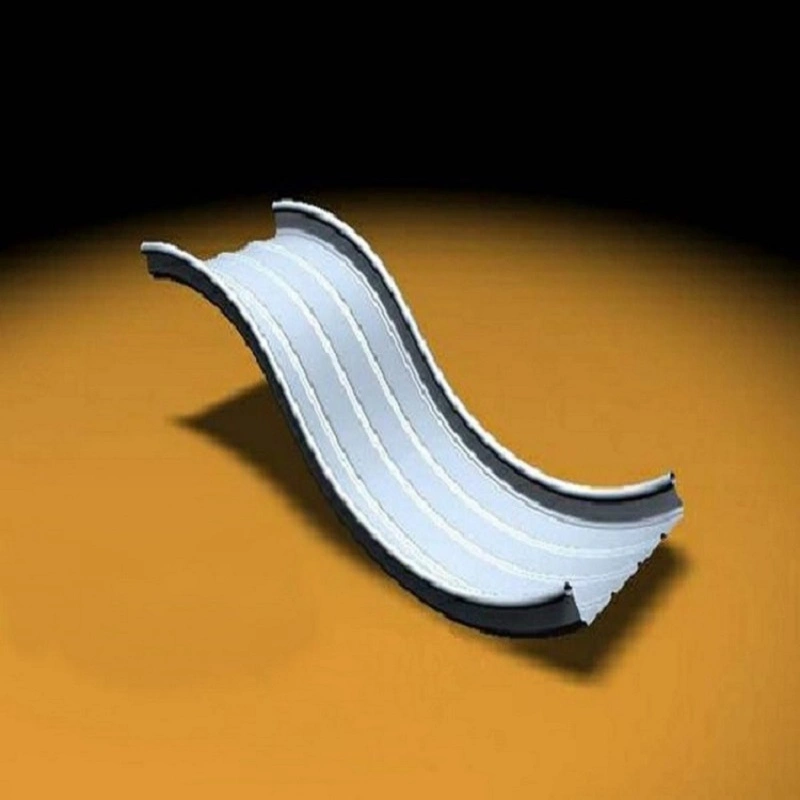

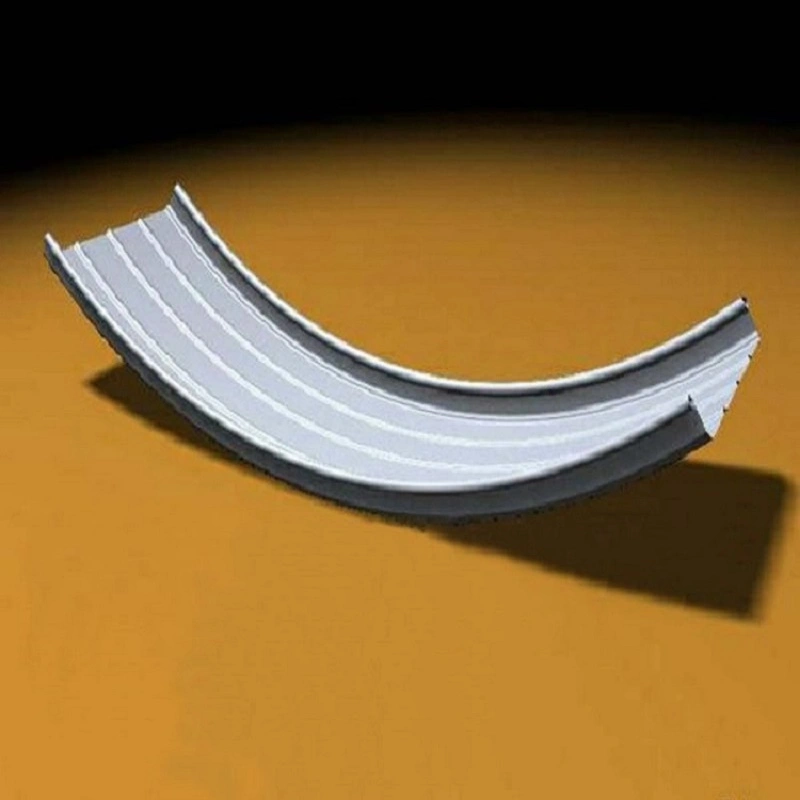

পণ্যটি ইতিবাচক বা ঋণাত্মক বক্রতা সহ ছাদ, খিলানযুক্ত ছাদ, একক- এবং দ্বি-ঢাল ছাদ, আন্তঃসংযুক্ত ছাদের কাঠামো, পিচ করা ছাদ এবং বাঁকা ছাদ সহ বিভিন্ন স্থাপত্য ফর্মের জন্য প্রযোজ্য।

2. বড়-স্প্যান খিলানযুক্ত ছাদ প্রকল্পে বৈধতা

ফুজিয়ানের ঝাংঝো শস্য ডিপোতে আন্তঃ-গুদাম ছাউনি প্রকল্পটি একটি অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ লেপা খিলানযুক্ত ঢেউতোলা ছাদ ব্যবস্থা ব্যবহার করেছে। কাঠামোটি 108 মিটার দৈর্ঘ্য সহ 18 মিটার বিস্তৃত, যা প্রায় 2,000 বর্গ মিটার মোট এলাকা জুড়ে।

ছাদে রয়েছে YT6118 মডেলের অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ ঢেউতোলা প্যানেল যার পুরুত্ব 1.2 মিমি। খিলানের উচ্চতা 4.085 মিটার, এবং উত্থান-থেকে-স্প্যান অনুপাত 0.23। ছয় দিনের মধ্যে ইনস্টলেশন সম্পন্ন হয়। প্যানেলগুলি তিনটি ছোট ইউনিটকে একটি একক মৌলিক ইউনিটে সংযুক্ত করে তৈরি করা হয়েছিল, যা পরে উত্তোলন করা হয়েছিল এবং এমবেডেড ইস্পাত উপাদানগুলিতে সুরক্ষিত ছিল। ইউনিটগুলি একটি ওয়াটারটাইট সিমিং পদ্ধতি ব্যবহার করে সংযুক্ত ছিল।

3. উচ্চ শক্তি সঙ্গে হালকা গঠন

অ্যালুমিনিয়ামের ঘনত্ব প্রায় 2.73 g/cm³, ইস্পাতের প্রায় এক-তৃতীয়াংশ। অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ প্যানেলগুলি কমপক্ষে 190 MPa এর ফলন শক্তি, 240-285 MPa এর প্রসার্য শক্তি এবং কমপক্ষে 3% প্রসারিত করে। কাঠামোগত অখণ্ডতা বজায় রাখার সময়, এই খিলানযুক্ত প্যানেলগুলি ছাদ ব্যবস্থার মৃত লোডকে হ্রাস করে।

ঝাংঝো শস্য ডিপো প্রকল্পে, ডিজাইনটি 0.3 kN/m² এর সমানভাবে বিতরণ করা লাইভ লোড এবং 10 বছরের রিটার্ন সময়ের ভিত্তিতে 0.40 kN/m² এর একটি ডিজাইনের বাতাসের চাপের জন্য দায়ী।

4. জারা প্রতিরোধের এবং স্থায়িত্ব

অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ অ্যালয় সাবস্ট্রেটের অন্তর্নিহিত মরিচা-প্রতিরোধী বৈশিষ্ট্য রয়েছে। প্রাকৃতিকভাবে গঠিত পৃষ্ঠ অক্সাইড স্তর অক্সিডেশন এবং ক্ষয় প্রতিরোধ করে, যখন অ্যাসিড এবং ক্ষার প্রতিরোধের প্রস্তাব দেয়। প্রলিপ্ত প্যানেলগুলি কঠোর পরিবেশে একটি স্ব-নিরাময়কারী প্রতিরক্ষামূলক ফিল্ম তৈরি করতে পারে, যা আর্দ্র আবহাওয়ার জন্য উপযুক্ত করে তোলে। ডিজাইনের পরিষেবা জীবন 50 বছরের বেশি, 15-20 বছরের লেপের ওয়ারেন্টি সহ।

প্রযুক্তিগত তথ্য সারাংশ

নিম্নলিখিত পরামিতিগুলি আদর্শ উত্পাদন এবং প্রাসঙ্গিক মানগুলির উপর ভিত্তি করে। কাস্টমাইজেশন নির্দিষ্ট প্রকল্প প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ.

কেন এই প্যানেল ভাল সঞ্চালন

1. জটিল ডিজাইনের জন্য নমনীয় আকার।প্যানেলগুলিকে অনিয়মিত আকারে প্রক্রিয়া করা যেতে পারে যেমন ফ্যান-আকৃতির, টেপার, উত্তল এবং অবতল বাঁকা, এবং গোলাকার প্যানেল। এটি বাঁকা পৃষ্ঠ এবং খিলানযুক্ত ছাদের জন্য আধুনিক স্থাপত্যের ব্যক্তিগতকৃত নকশার প্রয়োজনীয়তা সমর্থন করে।

2. উচ্চ প্রসার্য শক্তি সহ লাইটওয়েট।স্টিলের এক-তৃতীয়াংশ ঘনত্ব এবং 240 MPa-এর উপরে প্রসার্য শক্তি সহ, প্যানেলগুলি 18 মিটারের বেশি স্প্যান সহ বড়-স্প্যান ছাদের জন্য প্রয়োজনীয়তা পূরণ করে।

3. জারা প্রতিরোধের এবং দীর্ঘ সেবা জীবন.খাদ প্রাকৃতিকভাবে একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে। সিস্টেমটি 50 বছরের বেশি সময়ের পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে, 15-20 বছরের আবরণ ওয়ারেন্টি সহ।

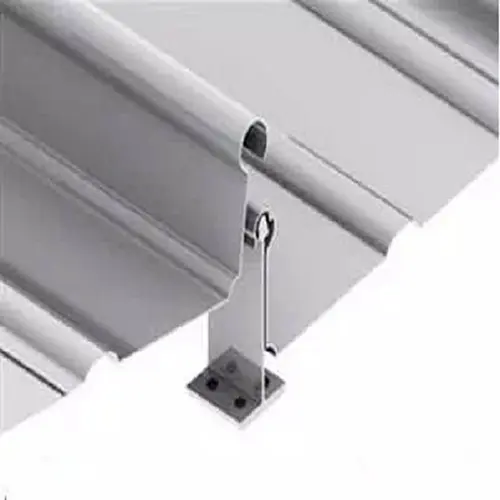

4. মডুলার ইন্টারলকিংয়ের মাধ্যমে নির্ভরযোগ্য ওয়াটারপ্রুফিং।মডুলার ইন্টারলকিং সীম সংযোগ প্রক্রিয়া টাইট প্যানেল জয়েন্টগুলি এবং নির্ভরযোগ্য নিষ্কাশন এবং জলরোধী কর্মক্ষমতা নিশ্চিত করে।

5. পুনর্ব্যবহারযোগ্য উপাদান।অ্যালুমিনিয়াম খাদ উপাদান সম্পূর্ণরূপে পুনর্ব্যবহারযোগ্য, যা সবুজ বিল্ডিং উদ্দেশ্য সমর্থন করে।

নকশা এবং ইনস্টলেশন ফ্যাক্টর

বাঁকা বা গোলাকার ছাদের জন্য:নির্বাচিত প্রোফাইল এবং বেধের জন্য অর্জনযোগ্য বক্রতা ব্যাসার্ধ নিশ্চিত করতে ডিজাইনের প্রথম দিকে প্রস্তুতকারকের সাথে কাজ করুন। ফ্যান-আকৃতির এবং টেপারযুক্ত প্যানেলের সঠিক দোকানের অঙ্কন প্রয়োজন।

দীর্ঘ সময়ের অ্যাপ্লিকেশনের জন্য:প্রয়োজনীয় লোডের বিপরীতে প্যানেলের স্প্যান ক্ষমতা যাচাই করুন। Zhangzhou শস্য ডিপো প্রকল্পটি 18-মিটার স্প্যানে 1.2 মিমি পুরু প্যানেল ব্যবহার করেছে, কিন্তু প্রতিটি প্রকল্প স্থানীয় বায়ু এবং তুষার লোডের উপর ভিত্তি করে গণনা করা উচিত।

উপকূলীয় বা উচ্চ-আদ্রতা পরিবেশের জন্য:উন্নত আবহাওয়া প্রতিরোধের জন্য PVDF ফ্লুরোকার্বন আবরণ নির্বাচন করুন। নিশ্চিত করুন যে সাবস্ট্রেট গ্রেড এবং আবরণ সিস্টেম প্রত্যাশিত এক্সপোজার অবস্থার সাথে সামঞ্জস্যপূর্ণ।

ইনস্টলেশনের সময়:প্যানেলগুলি সাধারণত কারখানার ইউনিটগুলিতে তৈরি করা হয় এবং অবস্থানে উত্তোলন করা হয়। জলরোধী জয়েন্টগুলোতে নিশ্চিত করতে নির্দিষ্ট seaming পদ্ধতি ব্যবহার করুন। পৃষ্ঠের ক্ষতি এড়াতে হ্যান্ডলিং, উত্তোলন এবং বেঁধে রাখার জন্য প্রস্তুতকারকের নির্দেশিকা অনুসরণ করুন।

সাধারণ প্রকল্পের ধরন

1.স্টেডিয়াম এবং প্রদর্শনী কেন্দ্রের মতো বড় পাবলিক ভবনগুলির জন্য বাঁকা, গোলাকার এবং অনিয়মিত আকারের ছাদ ব্যবস্থা।

2.বিমানবন্দর টার্মিনাল এবং উচ্চ-গতির রেলওয়ে স্টেশনগুলির জন্য জটিল আকৃতির ছাদ এবং সম্মুখের ব্যবস্থা।

3.লম্বা খিলানযুক্ত ছাদের কাঠামো, যেমন গুদামজাতকরণ সুবিধা এবং কৃষি গ্রিনহাউস।

4.অনন্য স্থাপত্য নকশা প্রয়োজনীয়তা সহ ল্যান্ডমার্ক বিল্ডিংগুলির জন্য ছাদ ব্যবস্থা।

ক্রেতার প্রশ্নের উত্তর

1. কিভাবে Al-Mg-Mn খিলানযুক্ত ছাদ স্ট্যান্ডার্ড স্ট্যান্ডিং সীম প্যানেল থেকে আলাদা?

স্ট্যান্ডার্ড স্ট্যান্ডিং সিম প্যানেলগুলি সাধারণত সোজা হয় এবং সমতল বা আলতোভাবে ঢালু ছাদে ইনস্টল করা হয়। খিলানযুক্ত প্যানেলগুলি উত্তল, অবতল বা গোলাকার ছাদের জ্যামিতি অনুসরণ করে বাঁকা প্রোফাইল তৈরি করতে অতিরিক্ত গঠনের মধ্য দিয়ে যায়। উভয় সিস্টেমই অনুরূপ ইন্টারলকিং সীম প্রযুক্তি ব্যবহার করে, তবে খিলানযুক্ত প্যানেলগুলি বিশেষভাবে অ-মানক ছাদের আকারের জন্য ইঞ্জিনিয়ার করা হয়।

2. এই প্যানেলের জন্য অর্জনযোগ্য ন্যূনতম বক্রতা ব্যাসার্ধ কত?

ন্যূনতম বক্রতা ব্যাসার্ধ প্যানেলের প্রোফাইল, উপাদানের বেধ এবং খাদ মেজাজের উপর নির্ভর করে। এটি ডিজাইনের পর্যায়ে প্রস্তুতকারকের সাথে নিশ্চিত হওয়া উচিত। প্রাথমিকভাবে ছাদের জ্যামিতি অঙ্কন প্রদান করা হলে তা নির্ধারণ করতে সাহায্য করতে পারে যে নির্বাচিত প্যানেল কাঠামোগত কর্মক্ষমতার সাথে আপস না করে প্রয়োজনীয় বক্রতা অর্জন করতে পারে কিনা।

3. এই প্যানেলগুলি কি উপকূলীয় পরিবেশের জন্য উপযুক্ত?

হ্যাঁ। অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ খাদের প্রাকৃতিক জারা প্রতিরোধ ক্ষমতা রয়েছে এবং PVDF ফ্লুরোকার্বন আবরণ আবহাওয়া প্রতিরোধের আরও উন্নতি করে। এটি উপকূলীয় এবং উচ্চ-আদ্রতা পরিবেশের জন্য প্যানেলগুলিকে উপযোগী করে তোলে। নকশা সেবা জীবন স্বাভাবিক অবস্থার অধীনে 50 বছরের বেশি হয়.

4. কিভাবে ফ্যান-আকৃতির এবং টেপারযুক্ত প্যানেল তৈরি করা হয়?

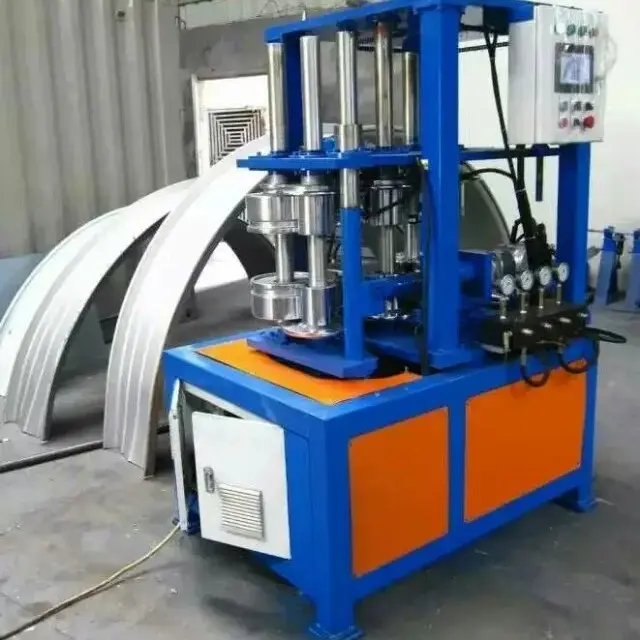

ফ্যান-আকৃতির এবং টেপারড প্যানেলগুলি বিশেষ ফর্মিং সরঞ্জাম এবং কাস্টম টুলিং ব্যবহার করে উত্পাদিত হয়। এগুলি সাধারণত ছাদের জ্যামিতি থেকে প্রাপ্ত দোকানের অঙ্কনের উপর ভিত্তি করে তৈরি করা হয়। প্রতিটি প্যানেল পৃথকভাবে বাঁকা পৃষ্ঠে তার নির্দিষ্ট অবস্থানের সাথে মেলে, যথাযথ ফিট এবং জলরোধী সিমিং নিশ্চিত করে।

5. একটি উদ্ধৃতি জন্য কোন প্রকল্প তথ্য প্রয়োজন?

অনুগ্রহ করে ছাদের জ্যামিতি অঙ্কন (বক্রতা ব্যাসার্ধ সহ), প্যানেল প্রোফাইল, বেধ, আবরণের ধরন, পরিমাণ এবং প্রকল্পের অবস্থান প্রদান করুন। ফ্যান-আকৃতির বা টেপারড প্যানেল প্রয়োজন হলে, বিস্তারিত লেআউট অঙ্কন অন্তর্ভুক্ত করুন। এটি আমাদের দলকে একটি সঠিক উদ্ধৃতি এবং উত্পাদন পরিকল্পনা প্রস্তুত করতে সহায়তা করে।
