ধাতু ছাদ আলংকারিক প্যানেল

ধাতব ছাদ আলংকারিক প্যানেলগুলি একটি ধাতব ছাদ সিস্টেমের বাইরের ভিজ্যুয়াল স্তর গঠন করে, যা জলরোধী স্তর থেকে আলাদাভাবে ইনস্টল করা হয়। ওয়াটারপ্রুফিংটি নীচের স্ট্রাকচারাল ছাদের প্যানেল দ্বারা পরিচালিত হয়, যখন আলংকারিক প্যানেল স্থাপত্যের রূপকে প্রকাশ করে এবং জলরোধী ঝিল্লির জন্য ছায়া, শাব্দিক উন্নতি এবং সুরক্ষার মতো সেকেন্ডারি সুবিধা প্রদান করে। SENBO উপাদান সার্টিফিকেট এবং মাত্রিক পরিদর্শন রেকর্ড সহ এই প্যানেলগুলি সরবরাহ করে এবং প্রকল্প দল প্যানেল লেআউট এবং ইনস্টলেশন সিকোয়েন্সিংয়ের জন্য প্রযুক্তিগত সহায়তা প্রদান করে।

উপাদান পছন্দ

আলংকারিক প্যানেল উপাদান নির্বাচন প্রয়োজনীয় ফর্ম, ওজন, এবং আবহাওয়া প্রতিরোধের উপর নির্ভর করে। নিম্নলিখিত বিকল্পগুলি সাধারণত ব্যবহৃত হয়:

• অ্যালুমিনিয়াম খাদ একক-ত্বক প্যানেল:সাধারণত PVDF ফিনিশ সহ 2.0 মিমি থেকে 3.0 মিমি পুরু। তারা একটি বিস্তৃত রঙ পরিসীমা, জটিল আকারের জন্য ভাল গঠনযোগ্যতা এবং কম ওজন অফার করে।

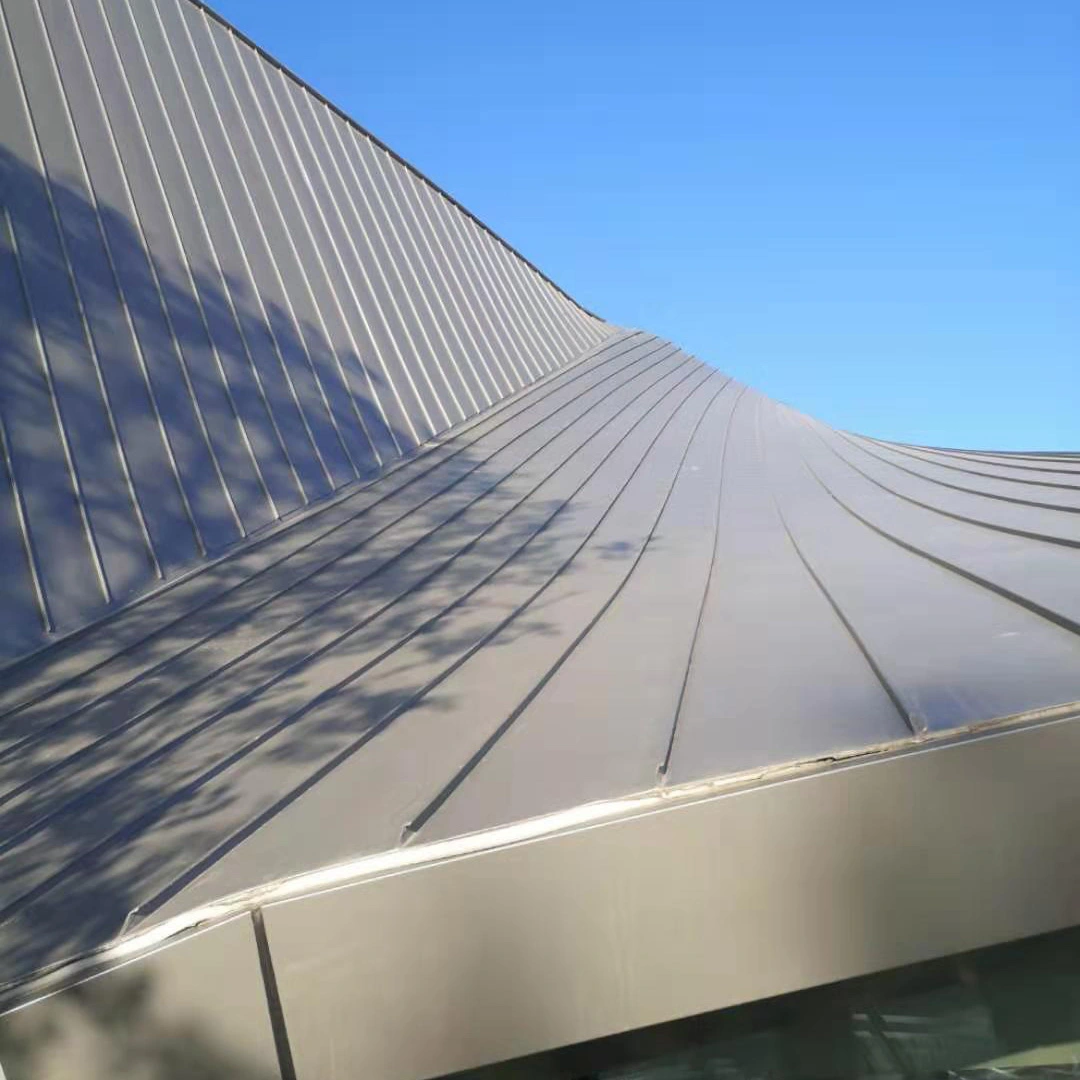

• আল-এমজি-এমএন খাদ প্রোফাইলযুক্ত শীট: Grades AA3004 or AA3003, with tensile strength of 240 MPa to 285 MPa and density of 2.73 g/cm³, about one third that of steel. Designed for more than 50 years of service and suitable for curved roofs.
• অ্যালুমিনিয়াম মধুচক্র যৌগিক প্যানেল:0.8 মিমি থেকে 1.0 মিমি অ্যালুমিনিয়ামের মুখের শীটগুলি একটি অ্যালুমিনিয়াম মধুচক্রের সাথে সংযুক্ত। কোর ঘরের পাশের দৈর্ঘ্য 9.53 মিমি এবং প্রাচীরের বেধ কমপক্ষে 0.07 মিমি এর বেশি নয়। এই প্যানেলগুলি একই ওজনের শক্ত শীটের চেয়ে ভাল সমতলতা এবং দৃঢ়তা দেয়।
• রঙ-লেপা ইস্পাত প্যানেল:একটি PVDF টপকোটের সাথে একটি উচ্চ-কার্যকারিতা Al-Zn আবরণ ব্যবহার করুন। বড় পাবলিক বিল্ডিংগুলিতে আলংকারিক ছাদের জন্য উপযুক্ত যেখানে একটি ইস্পাত সাবস্ট্রেট পছন্দ করা হয়।

সারফেস ট্রিটমেন্ট

আর্কিটেকচারাল অ্যালুমিনিয়াম প্যানেলের জন্য, একটি PVDF ফ্লুরোকার্বন আবরণ সুপারিশ করা হয়। রজন কন্টেন্ট কমপক্ষে 70% হওয়া উচিত, এবং আবরণ বেধ অবশ্যই YS/T 429.2 পূরণ করতে হবে। PVDF অতিবেগুনী রশ্মির শক্তিশালী প্রতিরোধ প্রদান করে এবং ন্যূনতম বিবর্ণ বা চকিং সহ 20 বছরেরও বেশি সময় ধরে রঙের স্থিতিশীলতা বজায় রাখে।

সিস্টেম বিল্ড আপ

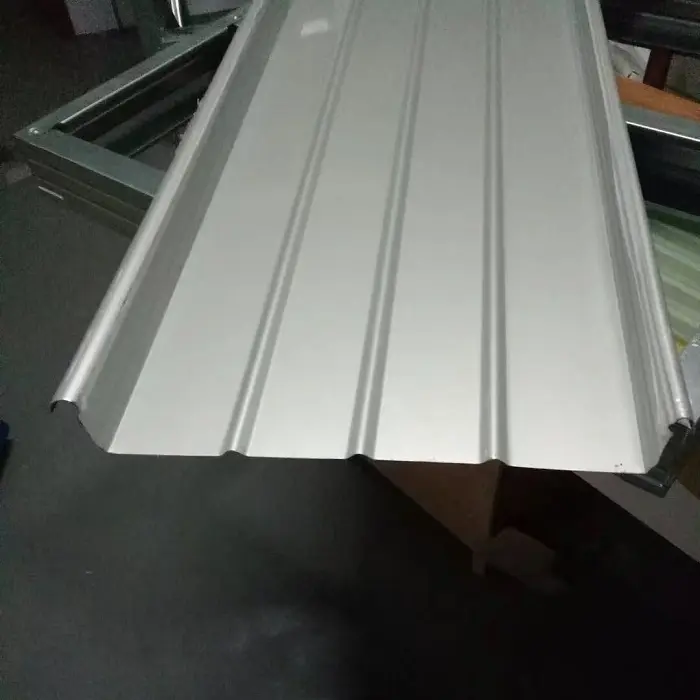

আলংকারিক স্তরটি সাধারণত একটি দ্বৈত-স্তর ধাতব ছাদ তৈরি করতে ওয়াটারপ্রুফিংয়ের উপরে ইনস্টল করা হয়। নিউ চায়না ইন্টারন্যাশনাল এক্সিবিশন সেন্টার ফেজ II-এর প্রবেশদ্বার হলের ছাদে, নিচ থেকে উপরে পর্যন্ত সমাবেশটি ছিল: একটি 0.8 মিমি আল-জেডন প্রোফাইলযুক্ত শীট, জলরোধী স্তর হিসাবে দাঁড়ানো সীম, একটি জলরোধী ঝিল্লি, তাপ নিরোধক, একটি আলংকারিক ফ্রেমিং সিস্টেম এবং আলংকারিক প্যানেল পৃষ্ঠ। এই বিচ্ছেদ জলরোধীকে নান্দনিক স্তর থেকে স্বাধীন রাখে।

স্পেসিফিকেশন সারাংশ

প্রকল্প আবেদন তথ্য

বিমানবন্দর টার্মিনাল ছাদ

একটি প্রধান আন্তর্জাতিক বিমানবন্দরের টার্মিনাল 5 সম্প্রসারণে মূল টার্মিনাল, কনকোর্স এবং বোর্ডিং ব্রিজ জুড়ে 267,000 m² ধাতব ছাদ ব্যবহার করা হয়েছে। আলংকারিক প্যানেলগুলি ছিল 0.8 মিমি পুরু উচ্চ-শক্তির প্রোফাইলযুক্ত ইস্পাত শীটগুলির সাথে একটি উচ্চ-সামগ্রীযুক্ত আল-জেডন আবরণ যা স্ট্যান্ডার্ড গ্যালভানাইজড স্টিলের চার থেকে ছয় গুণ জারা প্রতিরোধক প্রদান করে। PVDF পৃষ্ঠ -40°C এবং 150°C এর মধ্যে স্থিতিশীল থাকে, যা দীর্ঘমেয়াদী UV সুরক্ষা প্রদান করে। প্রকল্পটি 2024 আর্কিটেকচারাল ওয়াটারপ্রুফিং ইন্ডাস্ট্রি সায়েন্স অ্যান্ড টেকনোলজি অ্যাওয়ার্ডে মেটাল এনক্লোজার সিস্টেম ইঞ্জিনিয়ারিংয়ের জন্য গোল্ড অ্যাওয়ার্ড পেয়েছে।

প্রদর্শনী কেন্দ্র আলংকারিক অ্যালুমিনিয়াম সিস্টেম

বেইজিং-এর নিউ চায়না ইন্টারন্যাশনাল এক্সিবিশন সেন্টারের দ্বিতীয় ধাপে প্রায় 280,000 m² ধাতব ছাদ রয়েছে। রেজিস্ট্রেশন হলের ছাদে PVDF আবরণ সহ 3 মিমি পুরু অ্যালুমিনিয়াম প্যানেল ব্যবহার করা হয়েছে আলংকারিক স্তর হিসাবে, যা অ্যালুমিনিয়াম খাদ বর্গাকার টিউব ফ্রেমিং দ্বারা সমর্থিত। আলংকারিক স্তরের নীচে, ছাদে 0.8 মিমি Al-Zn প্রোফাইলযুক্ত ইস্পাতের জলরোধী স্তর রয়েছে, যেখানে স্থির সীম রয়েছে, 160 kg/m³ ঘনত্বে 140 মিমি মোট 140 মিমি রক উলের নিরোধক স্তর, একটি TPO ঝিল্লি এবং একটি ছিদ্রযুক্ত প্রোফাইলযুক্ত ইস্পাত শব্দ-শোষণকারী স্তর রয়েছে৷ আলংকারিক প্যানেলগুলি স্বতন্ত্রভাবে ওয়াটারপ্রুফিং থেকে ইনস্টল করা হয়েছিল, জলাবদ্ধতার সাথে আপস না করেই পছন্দসই চাক্ষুষ প্রভাব অর্জন করে।

একটি প্রদর্শনী কেন্দ্রে জটিল জ্যামিতি ছাদ

জুঝো হুয়াইহাই ইন্টারন্যাশনাল এক্সপো সেন্টার ধাপে ধাপে উচ্চতা এবং ছেদকারী স্তর সহ একটি আলংকারিক প্যানেল সিস্টেম ব্যবহার করেছে। উপরের কার্নিশে 3 মিমি পুরু অ্যালুমিনিয়াম ব্যহ্যাবরণ ব্যবহার করা হয়েছে এবং নীচের কার্নিসে 4 মিমি পুরু অ্যালুমিনিয়াম কম্পোজিট প্যানেল ব্যবহার করা হয়েছে। প্রজেক্ট টিম প্যারামেট্রিক মডেলিং এর জন্য Rhino এবং Grasshopper ব্যবহার করে বক্রতা বিশ্লেষণ করতে এবং চারটি নন-কপ্লানার শীর্ষবিন্দু সহ প্যানেলগুলিকে সমতল আকারে অপ্টিমাইজ করে। আলংকারিক ছাদটি মডুলার ইনস্টলেশনের সাথে একত্রিত হয়েছিল এবং সম্পূর্ণ বিল্ডিং খামটি স্থায়িত্ব, জলরোধী, তাপীয় কার্যকারিতা এবং কাঠামোগত অখণ্ডতার জন্য ইঞ্জিনিয়ারিং বৈধতা পাস করেছে।

ডাবল-বাঁকা মধুচক্র প্যানেল ছাদ

Zhongguancun ফোরামের স্থায়ী সাইটের প্রধান স্থানটি 6,000 m² ছাদের জন্য একটি অনিয়মিত ডবল-বাঁকা অ্যালুমিনিয়াম মধুচক্র প্যানেল সিস্টেম ব্যবহার করেছে। 1,000 টিরও বেশি অনন্য প্যানেল স্পেসিফিকেশন স্তরযুক্ত কনফিগারেশনে সাজানো হয়েছিল। সমর্থন কাঠামোটি বহু-দিকনির্দেশক সামঞ্জস্যযোগ্য বন্ধনী সহ একটি ফ্যান-আকৃতির রেডিয়টিং ফ্রেমওয়ার্ক ব্যবহার করেছে যা ±15° ইন-প্লেন ঘূর্ণন এবং 75° এবং 105° এর মধ্যে কৌণিক সমন্বয়ের অনুমতি দেয়। কারখানার একটি একক ফ্রেমওয়ার্ক ইউনিটে দুই থেকে তিনটি মধুচক্র প্যানেল একত্রিত করা হয়েছিল, তারপর সম্পূর্ণ মডিউল হিসাবে সাইটে ইনস্টল করা হয়েছিল। এই পূর্বনির্ধারিত পদ্ধতিটি ঐতিহ্যগত পদ্ধতির তুলনায় নির্মাণের সময়সূচী প্রায় এক তৃতীয়াংশ হ্রাস করেছে।

নকশা বৈশিষ্ট্য

• ফর্ম নমনীয়তা:প্যানেল সমতল, বাঁকা, টেপারড বা ডবল-বাঁকা হতে পারে। প্যারামেট্রিক মডেলিং জটিল জ্যামিতিকে নির্মাণযোগ্য প্যানেলে রূপান্তর করতে সাহায্য করে।
• দীর্ঘমেয়াদী রঙের স্থায়িত্ব:PVDF আবরণগুলি 20 বছরেরও বেশি সময় ধরে চেহারা বজায় রেখে ইউভি ফেইডিং এবং চকিং প্রতিরোধ করে।
• হালকা ওজন:কঠিন ইস্পাত বা কংক্রিট ক্ল্যাডিংয়ের তুলনায় অ্যালুমিনিয়াম এবং মধুচক্র প্যানেলগুলি কাঠামোগত লোড কমায়।
• স্বাধীন জলরোধী:আলংকারিক স্তরটি ওয়াটারপ্রুফিংয়ে প্রবেশ করে না, যা ফাস্টেনার পয়েন্টে ফুটো হওয়ার ঝুঁকি হ্রাস করে।
• দক্ষ ইনস্টলেশন:একত্রিত মধুচক্র প্যানেল সমাবেশগুলি সাইটের কাজ কমিয়ে দেয় এবং জটিল পৃষ্ঠগুলিতে প্রান্তিককরণ উন্নত করে।

সাধারণ অ্যাপ্লিকেশন

• বিমানবন্দর টার্মিনাল এবং উচ্চ-গতির রেল স্টেশনের জন্য আলংকারিক ছাদের স্তর।
• প্রদর্শনী কেন্দ্র, স্টেডিয়াম এবং থিয়েটারের মতো বড় স্প্যানের পাবলিক ভবন।
• অনন্য বা অনিয়মিত ছাদ ফর্ম সহ ল্যান্ডমার্ক বিল্ডিং।
• বাণিজ্যিক কমপ্লেক্স, হাই-এন্ড হোটেল, এবং ভিলাগুলির জন্য একটি স্বতন্ত্র ছাদ চেহারা প্রয়োজন।

ইনস্টলেশন নোট

• আলংকারিক প্যানেল স্থাপন করার আগে সমর্থনকারী ফ্রেমওয়ার্ক প্রান্তিককরণ যাচাই করুন।
• সমাপ্ত পৃষ্ঠ স্ক্র্যাচ এড়াতে নরম slings সঙ্গে উত্তোলন সরঞ্জাম ব্যবহার করুন.
• সঠিক ব্যস্ততা নিশ্চিত করতে হুক-অন বা ইউনিটাইজড সিস্টেমের জন্য প্রস্তুতকারকের ক্রম অনুসরণ করুন।
• বাঁকা প্যানেলের জন্য, চূড়ান্ত ফিক্সিংয়ের আগে প্যানেলের অভিযোজন এবং সমর্থন বন্ধনী সামঞ্জস্য পরীক্ষা করুন।
• স্থাপত্যের বিবরণ অনুসারে জয়েন্ট এবং প্রান্তগুলি সিল করুন, বিশেষত যেখানে প্যানেলগুলি ফ্ল্যাশিং বা অনুপ্রবেশের সাথে মিলিত হয়।

FAQ

আলংকারিক প্যানেল এবং ওয়াটারপ্রুফিং স্তরের মধ্যে পার্থক্য কী?

ওয়াটারপ্রুফিং স্তরটি একটি অবিচ্ছিন্ন ধাতব শীট বা ঝিল্লি যা জল প্রবেশে বাধা দেয়। আলংকারিক প্যানেল এটি উপরে বসে এবং জলরোধী হতে হবে না। এই পৃথকীকরণের অর্থ হল আলংকারিক স্তরটি ছাদের আবহাওয়া প্রতিরোধকে প্রভাবিত না করে ছিদ্রযুক্ত, বাঁকা বা প্যানেলাইজ করা যেতে পারে।

বাঁকা ছাদের জন্য কোন প্যানেল টাইপ সবচেয়ে ভালো?

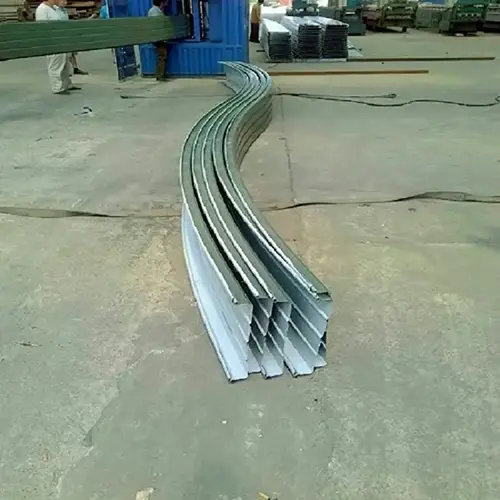

Al-Mg-Mn খাদ প্রোফাইলযুক্ত শীটগুলি বাঁকা আকারে তৈরি করা যেতে পারে এবং প্রায়শই মসৃণ, একক-বক্রতা ছাদের জন্য ব্যবহৃত হয়। ডবল-বাঁকা বা মুক্ত-আকৃতির পৃষ্ঠের জন্য, অ্যালুমিনিয়াম মধুচক্র প্যানেলগুলি আরও উপযুক্ত কারণ সমতলতা বজায় রেখে এগুলি জটিল, নন-প্লানার আকারে তৈরি করা যেতে পারে।

কিভাবে একটি বড় ছাদ জুড়ে রঙের সামঞ্জস্য বজায় রাখা হয়?

একই পৃষ্ঠের জন্য সমস্ত প্যানেল যখন সম্ভব একই কয়েল ব্যাচ থেকে আসা উচিত। যদি একাধিক ব্যাচ অনিবার্য হয়, রঙের পার্থক্য একটি নির্দিষ্ট ΔE মান নিয়ন্ত্রণ করা উচিত। একই পেইন্ট সিস্টেম থেকে PVDF আবরণগুলি সামঞ্জস্যপূর্ণ রঙ এবং চকচকে থাকে।

আলংকারিক প্যানেল সংস্কার প্রকল্পে ব্যবহার করা যেতে পারে?

হ্যাঁ, উপস্থিতি পরিবর্তন করতে বা তাপীয় কার্যকারিতা উন্নত করতে একটি বিদ্যমান ছাদে আলংকারিক ধাতব প্যানেল যোগ করা যেতে পারে, তবে বিদ্যমান কাঠামো অতিরিক্ত ওজনকে সমর্থন করতে পারে। এগিয়ে যাওয়ার আগে একটি কাঠামোগত মূল্যায়ন প্রয়োজন।

মান নিয়ন্ত্রণ এবং ডকুমেন্টেশন

সরবরাহকারীদের অ্যালুমিনিয়াম খাদ বা ইস্পাত স্তর, আবরণ বেধ রিপোর্ট, এবং মাত্রিক পরিদর্শন রেকর্ডের জন্য উপাদান সার্টিফিকেট প্রদান করা উচিত। জটিল জ্যামিতির জন্য, ফ্যাব্রিকেশন ড্রইং এবং প্যানেলের সময়সূচী উৎপাদনের আগে পর্যালোচনা করা উচিত। অন-সাইট প্রাপ্ত চেকগুলিকে প্যানেলের মাত্রা, পৃষ্ঠের সমাপ্তি এবং পরিবহন ক্ষতি থেকে মুক্তি নিশ্চিত করতে হবে।

নির্বাচন বিবেচনা

• ডিজাইনের প্রথম দিকে ফ্যাব্রিকেটরের সাথে স্থাপত্য জ্যামিতি এবং প্যানেলের আকারের সীমা নিশ্চিত করুন।
• বিল্ডিংয়ের ইউভি এক্সপোজার এবং পছন্দসই পরিষেবা জীবনের উপর ভিত্তি করে আবরণের ধরন নির্বাচন করুন।
• উপকূলীয় বা শিল্প সাইটগুলির জন্য, ধাতব আবরণ এবং পেইন্ট সিস্টেম জারা বিভাগের জন্য উপযুক্ত কিনা তা যাচাই করুন।
• প্যানেলের সহনশীলতা এবং তাপীয় আন্দোলনকে মিটমাট করার জন্য সমর্থন ফ্রেমিং এবং বন্ধনী সামঞ্জস্য পরিসরের পরিকল্পনা করুন।
• আলংকারিক পৃষ্ঠ পরিদর্শন এবং পরিষ্কারের জন্য রক্ষণাবেক্ষণ অ্যাক্সেস পথ বিবেচনা করুন।
