লোড-বিয়ারিং ফ্লোর ডেকিং

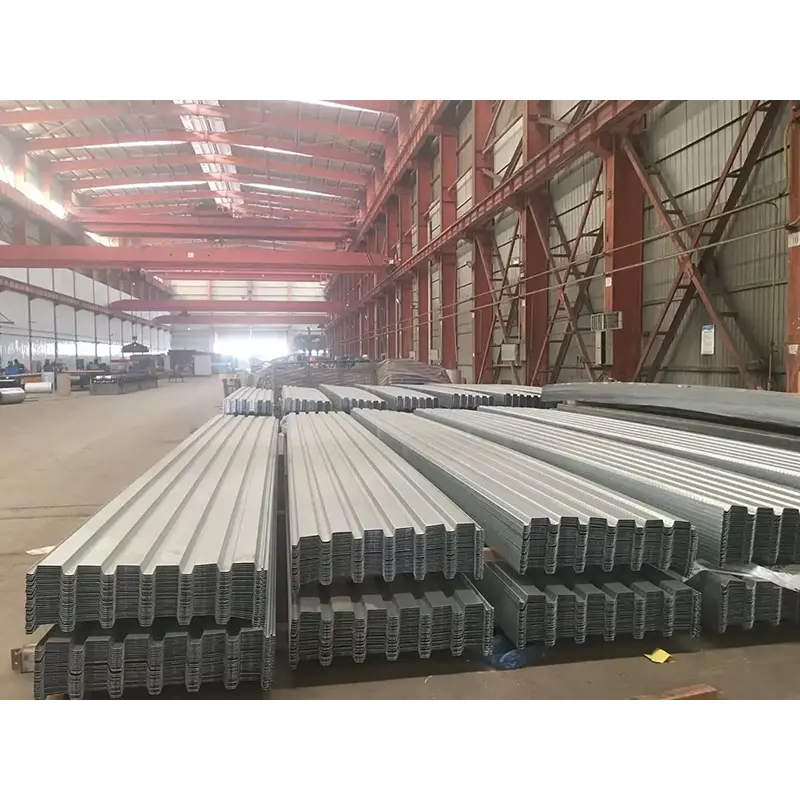

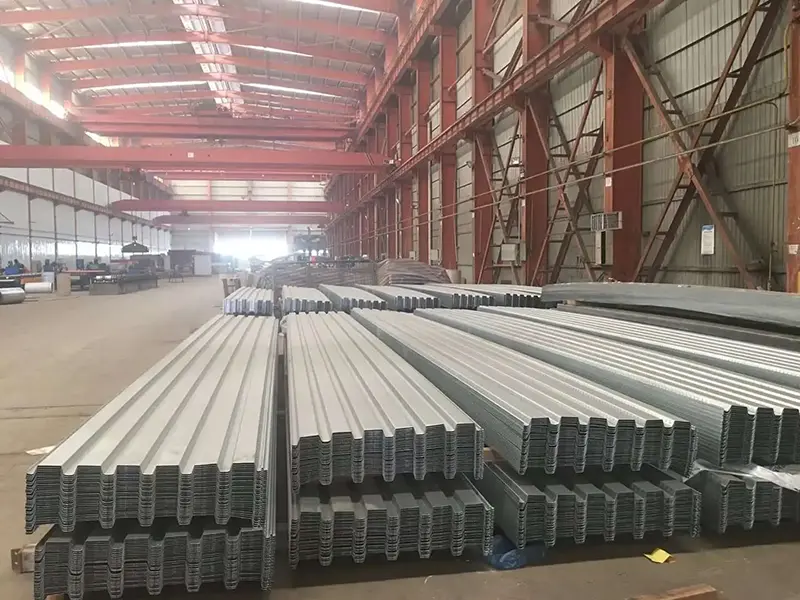

লোড-বেয়ারিং ফ্লোর ডেকিং, যা স্টিল ফ্লোর ডেকিং বা প্রোফাইলড স্টিল ডেকিং নামেও পরিচিত, একটি কোল্ড-রোল্ড কনস্ট্রাকশন উপাদান যা গ্যালভানাইজড স্টিল শীট থেকে তৈরি। প্রোফাইলের উপর নির্ভর করে এর ঢেউতোলা ক্রস-সেকশনটি V, U, বা ট্র্যাপিজয়েডের আকার ধারণ করে।SENBO বিল্ডিং উপকরণকম্পোজিট ফ্লোর সিস্টেমের জন্য ওপেন-প্রোফাইল এবং ক্লোজ-প্রোফাইল উভয় বিকল্প অফার করে, এর ইস্পাত কাঠামো পণ্য পরিসরের অংশ হিসাবে এই প্যানেলগুলি সরবরাহ করে।

নির্মাণের সময়, প্যানেলগুলি স্থায়ী ফর্মওয়ার্ক হিসাবে কাজ করে। কংক্রিট নিরাময় করার পরে, তারা স্ল্যাবের নীচে প্রসার্য শক্তিবৃদ্ধি হিসাবে কাজ করে। এই দ্বৈত ফাংশনটি সিস্টেমটিকে কাঠামোগতভাবে দক্ষ এবং অর্থনৈতিক উভয়ই করে তোলে।

প্রোফাইলের ধরন এবং উপাদানের বিকল্প

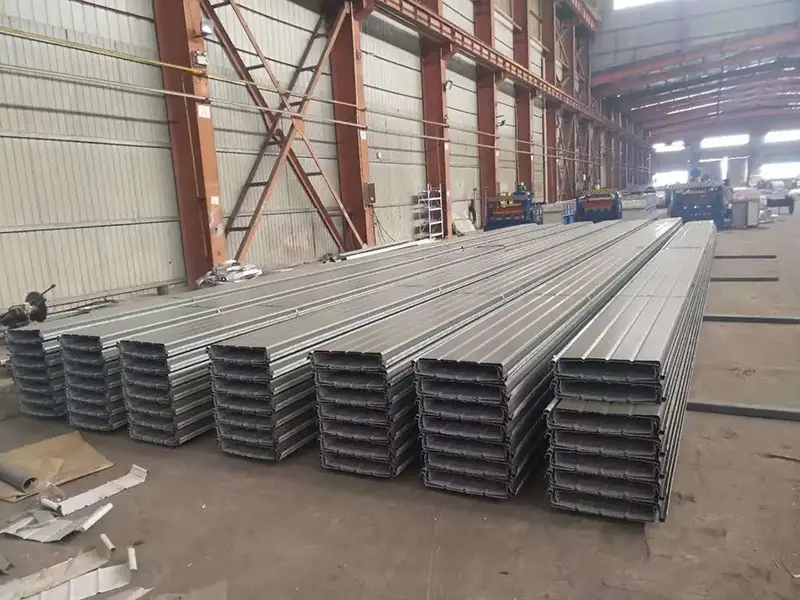

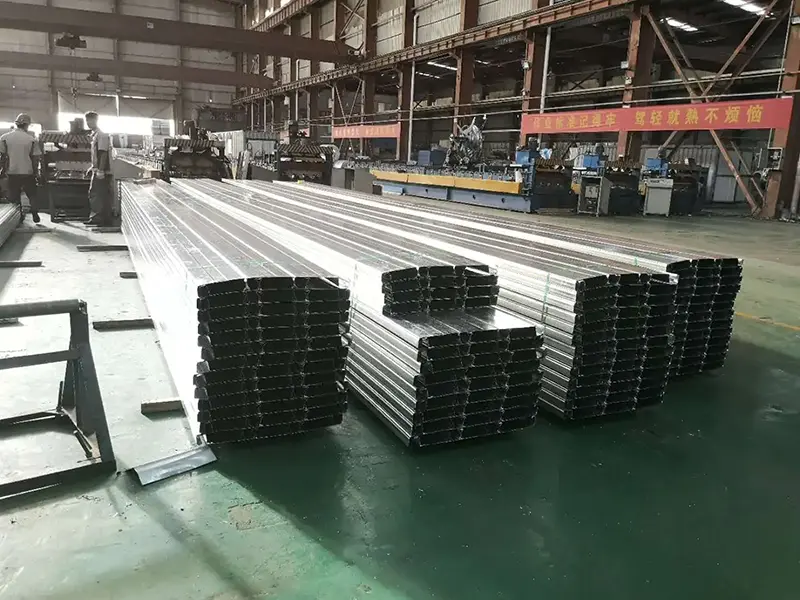

ওপেন-প্রোফাইল ডেকিং, যেমন YX76-305-915 এবং YX75-300-880, খোলা শীর্ষের সাথে পাঁজরের বৈশিষ্ট্য রয়েছে। এই নকশাটি সাইটে শক্তিবৃদ্ধি বার এবং রুট ইউটিলিটি লাইন স্থাপন করা সহজ করে তোলে। YX60-263-790 এবং YXB65-185-555 সহ ক্লোজড-প্রোফাইল মডেলগুলি বিপরীত পন্থা অবলম্বন করে: পাঁজরগুলি সম্পূর্ণরূপে আবদ্ধ, একটি সমতল নীচে এবং আরও ভাল আগুন প্রতিরোধের উত্পাদন করে।

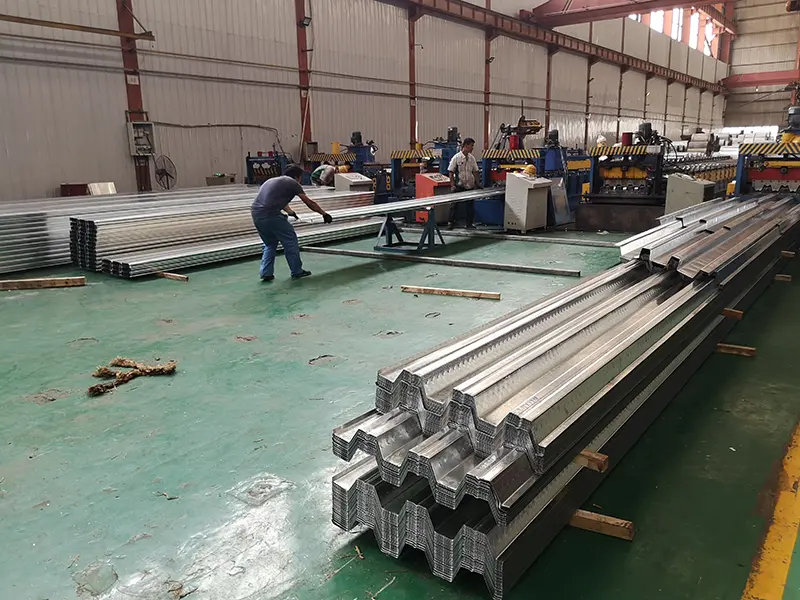

বেস ম্যাটেরিয়ালের জন্য, DX51D+Z, Q235, এবং Q345-এর মতো গ্রেডে হট-ডিপ গ্যালভানাইজড স্টিলের কয়েল ব্যবহার করা হয়। দস্তা আবরণ ওজন 40 থেকে 600 g/m² থেকে সামঞ্জস্য করা যেতে পারে নির্দিষ্ট জারা-বিরোধী চাহিদা মেলে। একটি 21-পর্যায়ের রোল-গঠন প্রক্রিয়া প্যানেলগুলিকে আকার দেয়, যার দৈর্ঘ্য প্রকল্প প্রতি কাস্টমাইজ করা হয়। ইনস্টলেশন ক্রুরা সাধারণত প্রতিদিন 2,000-3,000 m² কভার করতে পারে।

একটি সমন্বিত স্ট্রাকচারাল সিস্টেম গঠনের জন্য, প্যানেলগুলিকে শিয়ার স্টাড ব্যবহার করে স্টীল বিমগুলিতে ঢালাই করা হয়, যখন পার্শ্ববর্তী প্যানেলগুলি বিশেষ ক্ল্যাম্পিং সরঞ্জামগুলির সাথে সংযুক্ত থাকে।

ক্ষেত্র-প্রমাণিত কর্মক্ষমতা

1. যান্ত্রিক বৈশিষ্ট্য: পরিমাপ করা লোড-ভারবহন ক্ষমতা

উদাহরণ হিসেবে YX75-300-880 ওপেন-প্রোফাইল ডেক নিন। 75 মিমি পাঁজরের উচ্চতা, 300 মিমি পাঁজরের ব্যবধান এবং 880 মিমি কার্যকর প্রস্থের সাথে, 1.0 মিমি পুরু সংস্করণটি 135 সেমি⁴/মি জড়তার একটি মুহূর্ত প্রদান করে। নির্মাণ-পর্যায়ের লোড ক্ষমতা 3.2 kN/m², এবং যৌগিক স্ল্যাবের চূড়ান্ত ক্ষমতা 8.5 kN/m² পৌঁছেছে। যখন পুরুত্ব 1.2 মিমি পর্যন্ত বৃদ্ধি পায়, তখন জড়তার মুহূর্ত 190 সেমি⁴/মি পর্যন্ত বৃদ্ধি পায়, চূড়ান্ত ক্ষমতাকে 12.0 kN/m² এ ঠেলে দেয়।

YX51-342-1025 মডেল একই ধরনের গল্প বলে। এর উপাদান ব্যবহারের হার দাঁড়িয়েছে 82%, এবং 1.0 মিমি প্যানেল 20.13 cm³/m এর একটি বিভাগ মডুলাস সহ 63.50 cm⁴/m জড়তার একটি মুহূর্ত প্রদান করে।

2. উপাদান শক্তি এবং ক্লান্তি কর্মক্ষমতা

235 MPa থেকে 550 MPa পর্যন্ত, 340 এবং 700 MPa-এর মধ্যে চূড়ান্ত প্রসার্য শক্তি সহ ফলন শক্তি বিস্তৃত পরিসরে সামঞ্জস্য করা যেতে পারে। গতিশীল লোডিংয়ের অধীনে, ক্লান্তি জীবন 2 মিলিয়ন চক্রে পৌঁছায়, যেমন EU EN1993-1-3-এ উল্লেখ করা হয়েছে। লবণ স্প্রে পরীক্ষায়, গ্যালভানাইজড প্যানেলগুলি 2,000 ঘন্টা পর্যন্ত লাল মরিচা না দেখা সহ্য করে, যা উপকূলীয় পরিবেশে 25 বছরের বেশি পরিষেবা জীবনকে অনুবাদ করে।

3. পাঁজরের উচ্চতা এবং বিভাগ অপ্টিমাইজেশান

51 মিমি পাঁজর উচ্চতা বিভাগে তার আকৃতি অপ্টিমাইজ করার জন্য তরল গতিবিদ্যা সিমুলেশন হয়েছে। একটি 120 মিমি কংক্রিট স্ল্যাব সহ, এটি 3.5 kN/m² এর একটি উল্লম্ব লোড বহন ক্ষমতা অর্জন করে এবং তুলনীয় 35 মিমি পাঁজরের নকশার তুলনায় 42% বেশি নমনীয় দৃঢ়তা প্রদান করে। সসীম উপাদান বিশ্লেষণ 233 মিমি পাঁজর পিচ বিভাগের জন্য 0.92 এর লোড স্থানান্তর অভিন্নতা সহগকে আরও নিশ্চিত করে, যা প্রায়শই প্রচলিত ডেকিংয়ে দেখা 25% স্ট্রেস ঘনত্ব এড়াতে সহায়তা করে।

4. সিসমিক এবং ফায়ার রেজিস্ট্যান্স: পরীক্ষার মাধ্যমে যাচাই করা হয়েছে

সিসমিক কর্মক্ষমতা উপেক্ষা করা হয় না. নির্বাচিত মডেলগুলি তীব্রতা 8 জোনের জন্য ডিজাইনের প্রয়োজনীয়তা পূরণ করে। ফায়ার টেস্টিংও করা হয়েছে: বন্ধ-প্রোফাইল পণ্যগুলি স্প্রে-প্রয়োগিত ফায়ারপ্রুফিং প্রয়োজন ছাড়াই ফায়ার রেটিং প্রয়োজনীয়তা পূরণ করে।

প্রযুক্তিগত ডেটা ওভারভিউ

নীচের সারণীটি প্রমিত উত্পাদন পরামিতিগুলিকে সংক্ষিপ্ত করে। কাস্টমাইজেশন নির্দিষ্ট প্রকল্প প্রয়োজনীয়তা জন্য উপলব্ধ.

প্রধান মডেল স্পেসিফিকেশন

মূল কর্মক্ষমতা বৈশিষ্ট্য

1. দ্বৈত কার্যকারিতা।একটি পণ্য দুটি উদ্দেশ্য পরিবেশন করে: নির্মাণের সময় স্থায়ী ফর্মওয়ার্ক, এবং স্ল্যাবটি পরিষেবাতে থাকলে প্রসার্য শক্তিবৃদ্ধি। এটি স্বাভাবিকভাবেই সামগ্রিক ইস্পাত খরচ হ্রাস করে।

2. নির্মাণ দক্ষতা.পর্যায়ক্রমে কংক্রিট ঢেলে দিয়ে একাধিক মেঝে একযোগে ইনস্টল করা যেতে পারে। 2,000-3,000 m² এর দৈনিক ইনস্টলেশন কভারেজ প্রকল্পগুলিকে দ্রুত গতিশীল রাখে।

3. যাচাইযোগ্য যান্ত্রিক বৈশিষ্ট্য।ফলন শক্তি 235 থেকে 550 MPa পর্যন্ত সামঞ্জস্যযোগ্য, এবং যৌগিক স্ল্যাব লোড ক্ষমতা পরীক্ষার মাধ্যমে নিশ্চিত করা হয়েছে। মডেল স্পেসিফিকেশনের একটি সম্পূর্ণ পরিসীমা নির্বাচনের জন্য উপলব্ধ।

4. জারা প্রতিরোধের.40 থেকে 600 গ্রাম/মি² এবং লবণ স্প্রে প্রতিরোধের 2,000 ঘন্টা পর্যন্ত গ্যালভানাইজেশন স্তরগুলি কাস্টমাইজযোগ্য, প্যানেলগুলি উপকূলীয় অঞ্চলেও 25 বছরেরও বেশি পরিষেবা জীবন প্রদান করে।

5. প্রোফাইল নমনীয়তা.ওপেন-রিব প্রোফাইলগুলি শক্তিবৃদ্ধি স্থাপন এবং ইউটিলিটি রাউটিংকে সহজ করে, যখন বন্ধ-পাঁজর প্রোফাইলগুলি একটি সমতল নীচে এবং উন্নত আগুন প্রতিরোধের প্রস্তাব দেয়। সঠিক পছন্দ প্রকল্পের অগ্রাধিকারের উপর নির্ভর করে।

নকশা এবং ইনস্টলেশন বিবেচনা

ওপেন-প্রোফাইল ডেকিংয়ের জন্য:যখন পাঁজরের ভিতরে অন-সাইট রিইনফোর্সমেন্ট প্লেসমেন্ট বা ইউটিলিটি রাউটিং প্রয়োজন হয় তখন এই টাইপটি ভাল কাজ করে। মনে রাখবেন যে প্রকল্পের ফায়ার রেটিং এর উপর নির্ভর করে অতিরিক্ত ফায়ারপ্রুফিং ব্যবস্থার প্রয়োজন হতে পারে।

বন্ধ-প্রোফাইল ডেকিংয়ের জন্য:সিলিং অ্যাটাচমেন্টের জন্য যদি ফ্ল্যাট আন্ডারসাইড পছন্দ করা হয়, অথবা যদি লক্ষ্য হয় স্প্রে-প্রয়োগিত ফায়ারপ্রুফিং এড়ানো, ক্লোজড-প্রোফাইল মডেলগুলিই উপযুক্ত।

উপকূলীয় বা ক্ষয়কারী পরিবেশের জন্য:একটি ভারী দস্তা আবরণ, 600 গ্রাম/মি² পর্যন্ত, নির্দিষ্ট করা উচিত। সল্ট স্প্রে পরীক্ষার রিপোর্ট কর্মক্ষমতা যাচাই করার অনুরোধে উপলব্ধ.

ইনস্টলেশনের সময়:শিয়ার স্টাডগুলিকে অবশ্যই নির্দিষ্ট প্যাটার্ন এবং প্রান্তের দূরত্ব অনুসারে স্টিলের রশ্মির মধ্যে ডেকের মাধ্যমে ঝালাই করতে হবে৷ সংলগ্ন প্যানেলগুলিকে ক্ল্যাম্পিং সরঞ্জামগুলির সাথে শক্তভাবে আন্তঃলক করা দরকার এবং বিচ্যুতি নিয়ন্ত্রণ করতে কংক্রিট ঢালার সময় অস্থায়ী সমর্থনগুলি যাচাই করা উচিত।

সাধারণ অ্যাপ্লিকেশন

1.হাই-রাইজ এবং সুপার হাই-রাইজ স্টিলের কাঠামোর জন্য নির্ভরযোগ্য মেঝে এবং ছাদ সিস্টেমের প্রয়োজন এবং লোড-বেয়ারিং ডেকিং সেই ভূমিকার জন্য উপযুক্ত।

2.স্টেডিয়াম এবং বিমানবন্দর টার্মিনাল সহ বৃহৎ-স্প্যান পাবলিক ভবনগুলি, সিস্টেমের কাঠামোগত দক্ষতা থেকে উপকৃত হয়।

3.লজিস্টিক গুদাম এবং শিল্প কারখানাগুলি প্রায়ই এই প্যানেলগুলি অপারেটিং প্ল্যাটফর্ম এবং মেঝেগুলির জন্য ব্যবহার করে।

4.আঁটসাঁট সময়সূচী এবং স্টেজড ওয়ার্কফ্লো সহ যে কোনও ইস্পাত কাঠামো প্রকল্প এই সিস্টেমটি অফার করে দ্রুত ইনস্টলেশনের সুবিধা নিতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. ওপেন-প্রোফাইল এবং ক্লোজ-প্রোফাইল লোড-বেয়ারিং ডেকিংয়ের মধ্যে পার্থক্য কী?

ওপেন-প্রোফাইল ডেকিং পাঁজরের উপরের অংশগুলিকে উন্মুক্ত করে দেয়, যা শক্তিবৃদ্ধি স্থাপন এবং ইউটিলিটি ইনস্টলেশনকে সহজ করে। ক্লোজড-প্রোফাইল ডেকিং পাঁজরগুলিকে সম্পূর্ণরূপে ঘেরাও করে, যার ফলে নীচের অংশ সমতল হয় এবং সাধারণত স্প্রে লেপ ছাড়াই ভাল অগ্নি প্রতিরোধ ক্ষমতা থাকে। নির্বাচন কাঠামোগত, আগুন এবং স্থাপত্য চাহিদার উপর নির্ভর করে।

2. দস্তা আবরণ ওজন কিভাবে নির্বাচন করা হয়?

এটি মূলত পরিবেশগত এক্সপোজার উপর নির্ভর করে। অভ্যন্তরীণ অ্যাপ্লিকেশনগুলি সাধারণত 120-275 g/m² এর একটি প্রমিত আবরণ ব্যবহার করে। উপকূলীয় বা অত্যন্ত ক্ষয়কারী পরিবেশে 600 গ্রাম/মি² পর্যন্ত ভারী আবরণের প্রয়োজন হয়। প্রকল্পের শর্তাবলী জানা হয়ে গেলে আমরা উপযুক্ত স্পেসিফিকেশন নির্ধারণ করতে সাহায্য করতে পারি।

3. একটি প্রদত্ত স্প্যান এবং লোডের জন্য আমার কোন পাঁজরের উচ্চতা বেছে নেওয়া উচিত?

উচ্চ পাঁজর, যেমন 75 মিমি, বৃহত্তর কঠোরতা এবং লোড ক্ষমতা প্রদান করে, যা দীর্ঘ স্প্যান বা ভারী লোডের জন্য অনুমতি দেয়। নীচের পাঁজর, প্রায় 51 মিমি, ছোট স্প্যান এবং হালকা লোডের জন্য ভাল কাজ করে। সর্বোত্তম প্রোফাইল এবং বেধ নিশ্চিত করতে একটি কাঠামোগত গণনা করা উচিত।

4. প্যানেল অস্থায়ী shoring ছাড়া ইনস্টল করা যাবে?

এটি প্যানেলের প্রোফাইল, বেধ, স্প্যান এবং নির্মাণ লোডের উপর নির্ভর করে। কিছু কনফিগারেশন নির্দিষ্ট স্প্যান পর্যন্ত শোরিং-মুক্ত ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। প্রস্তুতকারকের স্প্যান টেবিলের সাথে পরামর্শ করা উচিত এবং স্ট্রাকচারাল ইঞ্জিনিয়ারকে অবশ্যই নির্মাণের ক্রমটি যাচাই করতে হবে।

5. লোড-ভারবহন মেঝে সাজানোর ক্ষেত্রে কি মান প্রযোজ্য?

প্রাথমিক রেফারেন্সগুলি হল GB 55004-2021 (যৌগিক কাঠামোর জন্য বাধ্যতামূলক কোড) এবং জাতীয় মান অ্যাটলাস 05SG522। ক্লান্তি এবং ঠান্ডা-গঠিত নকশার জন্য, EN1993-1-3 প্রায়ই উদ্ধৃত করা হয়। উপাদান শংসাপত্র এবং পরীক্ষার রিপোর্ট অনুরোধের ভিত্তিতে প্রদান করা যেতে পারে.
