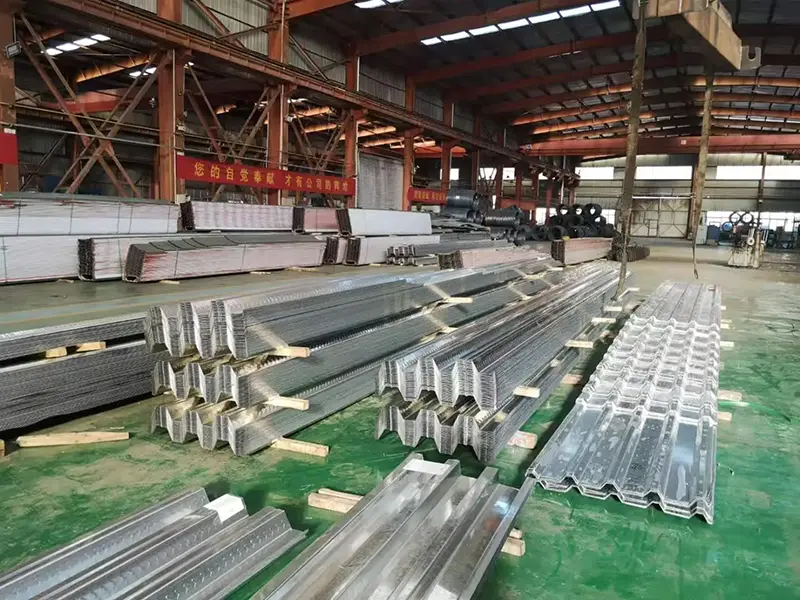

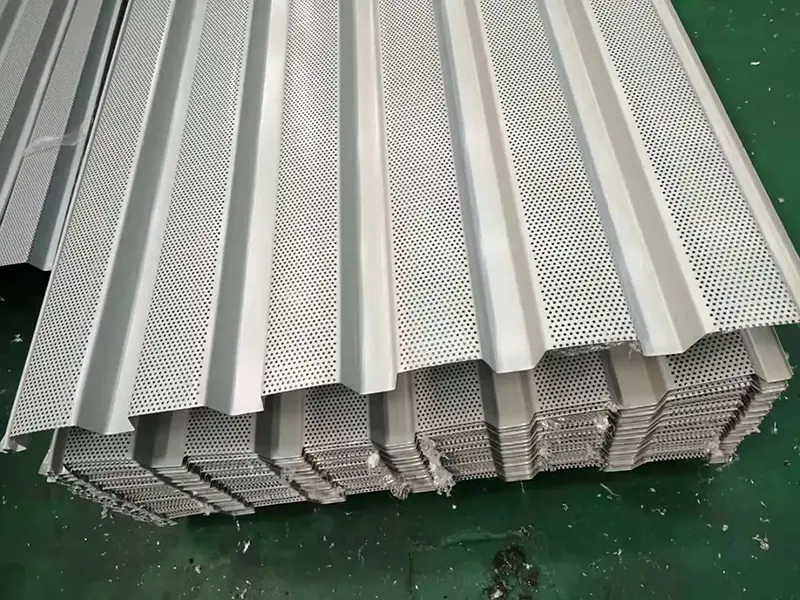

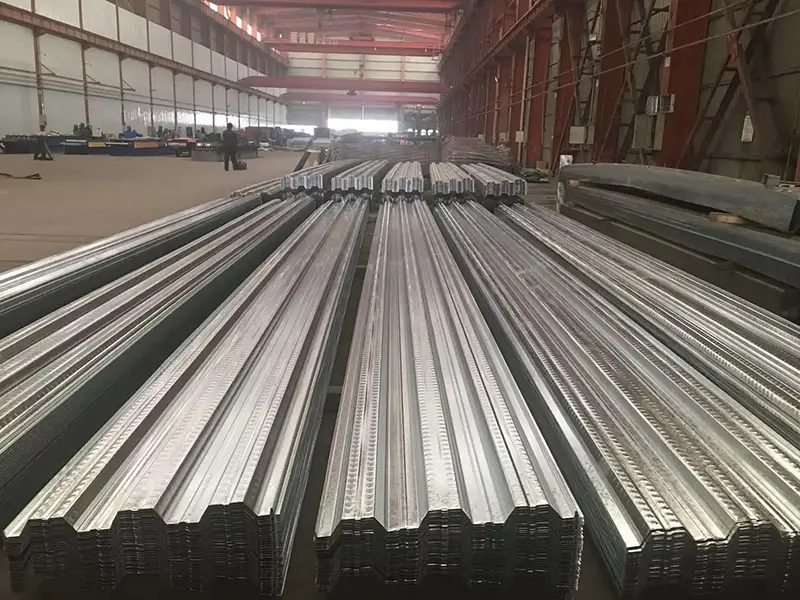

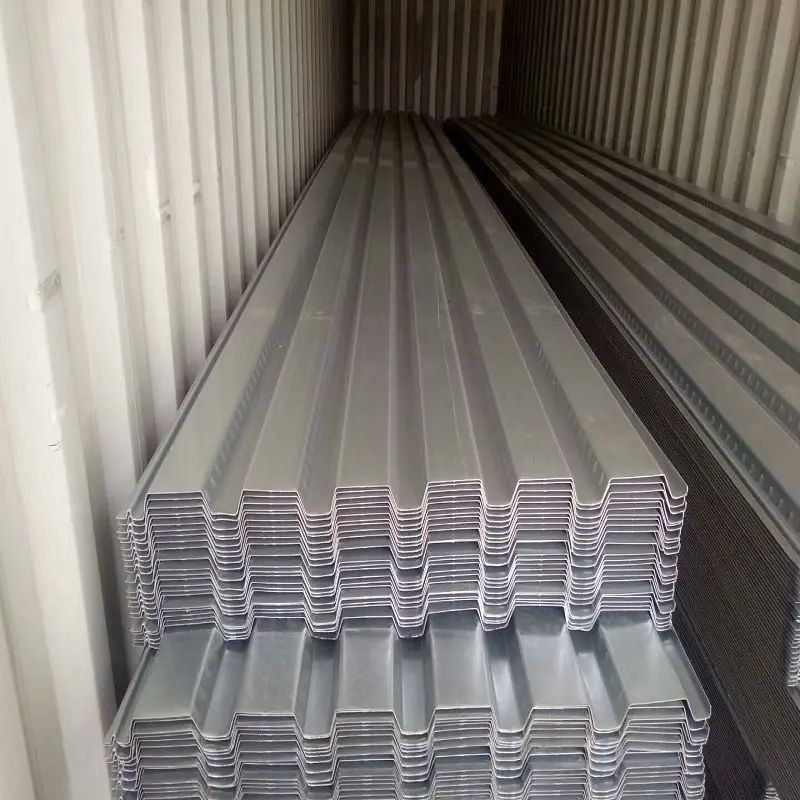

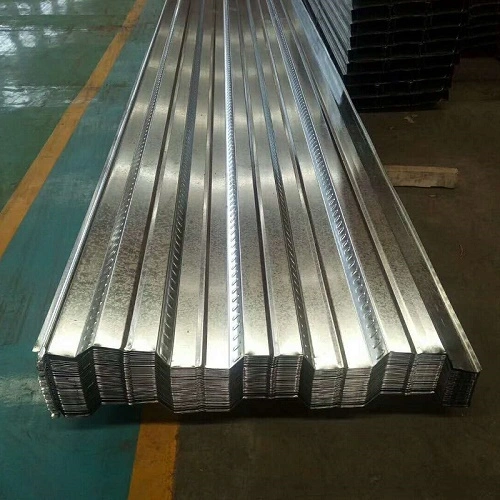

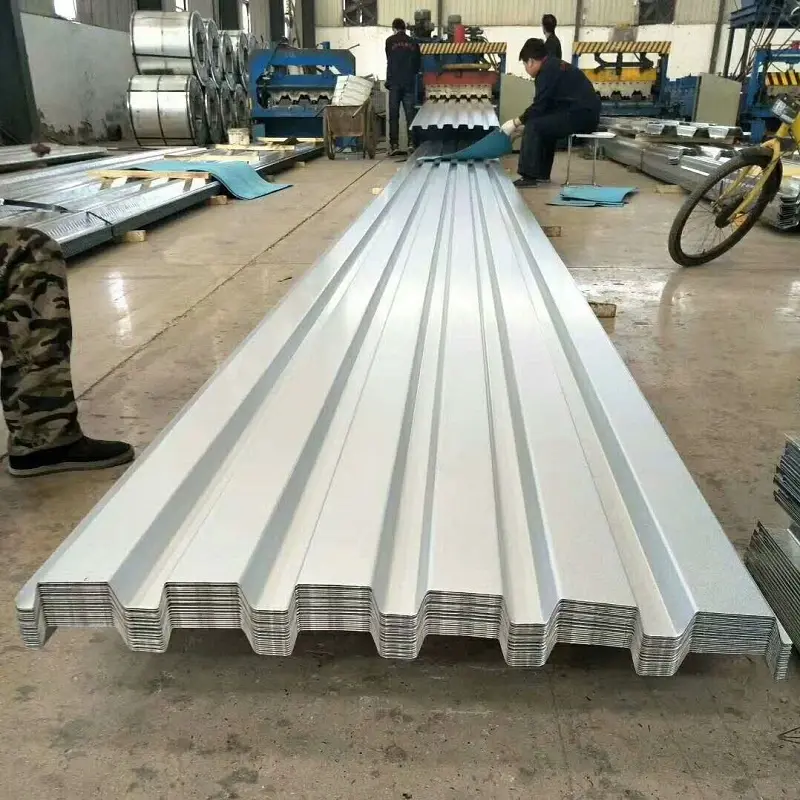

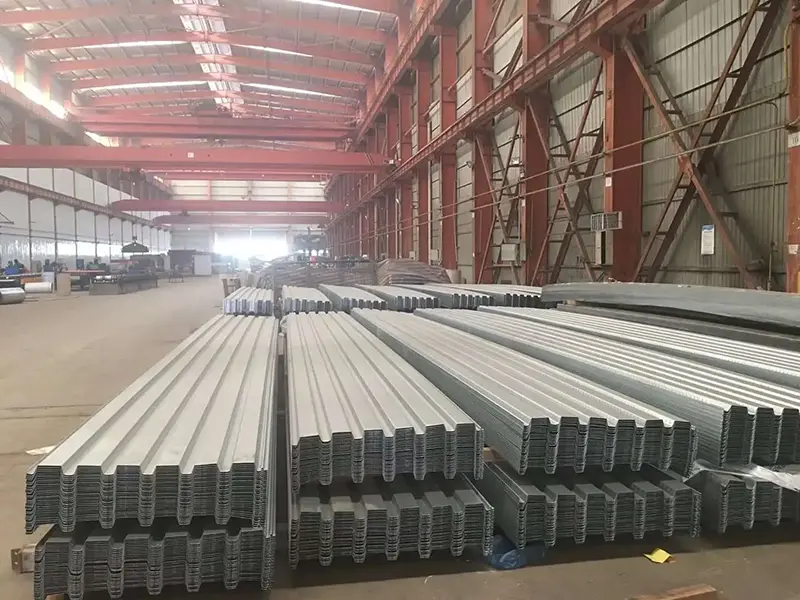

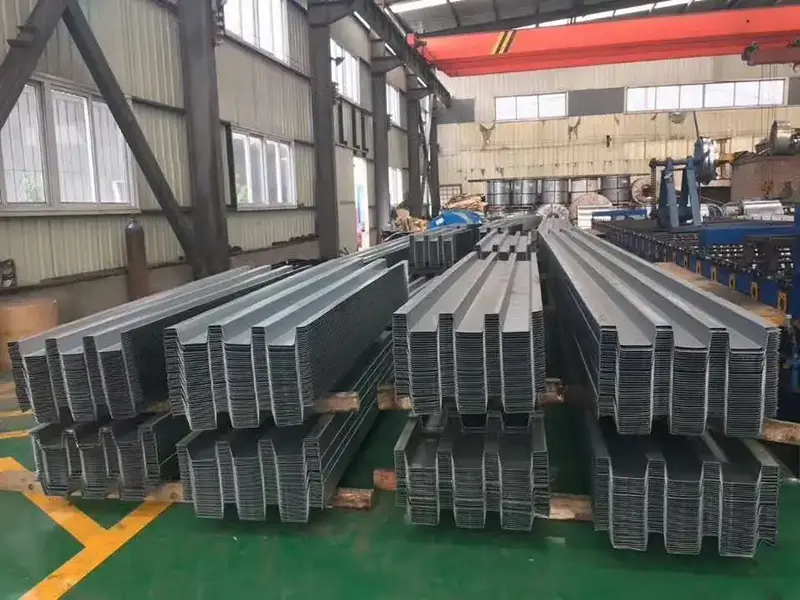

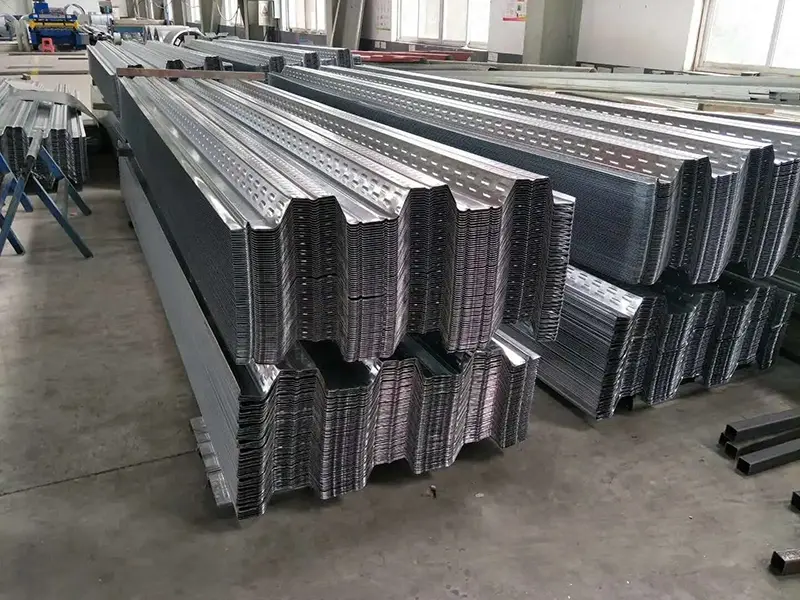

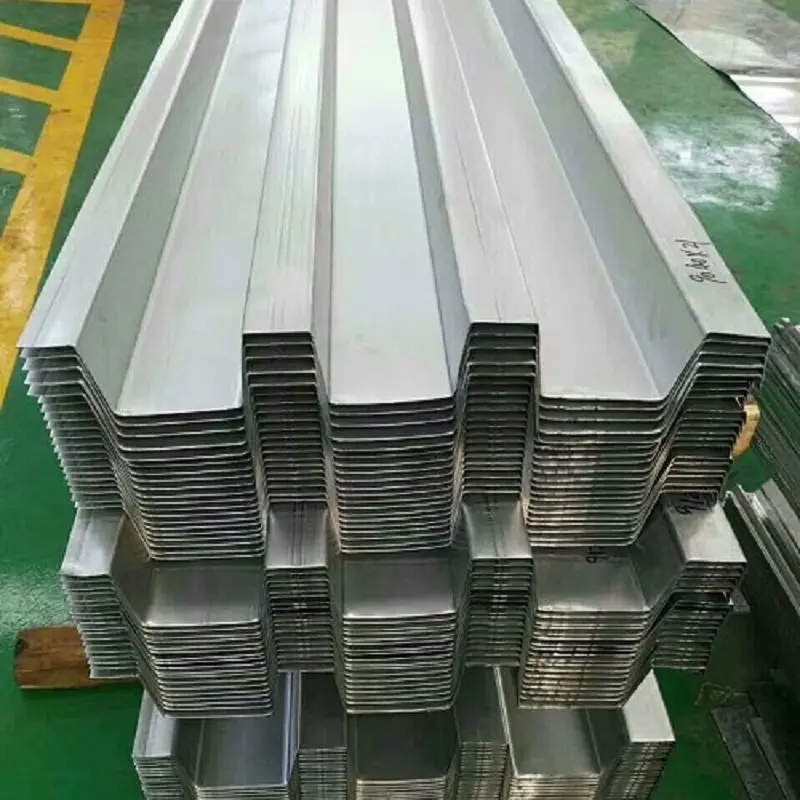

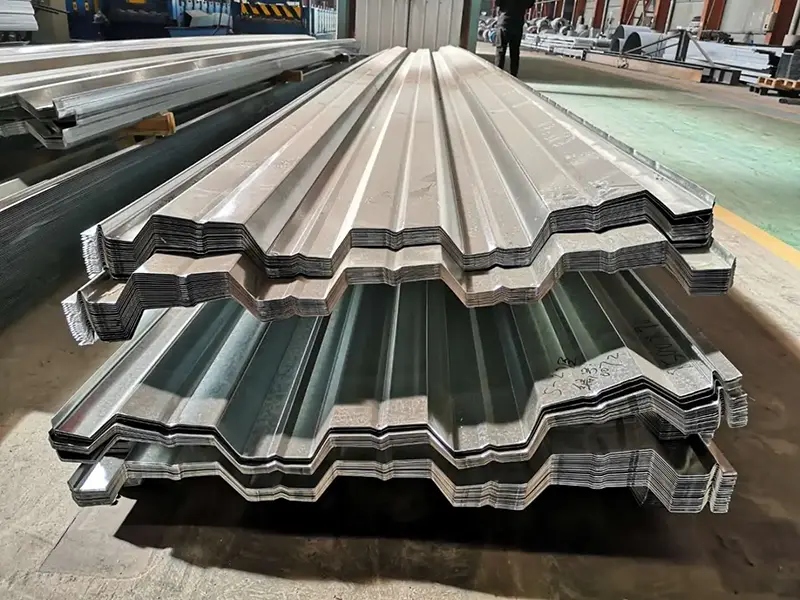

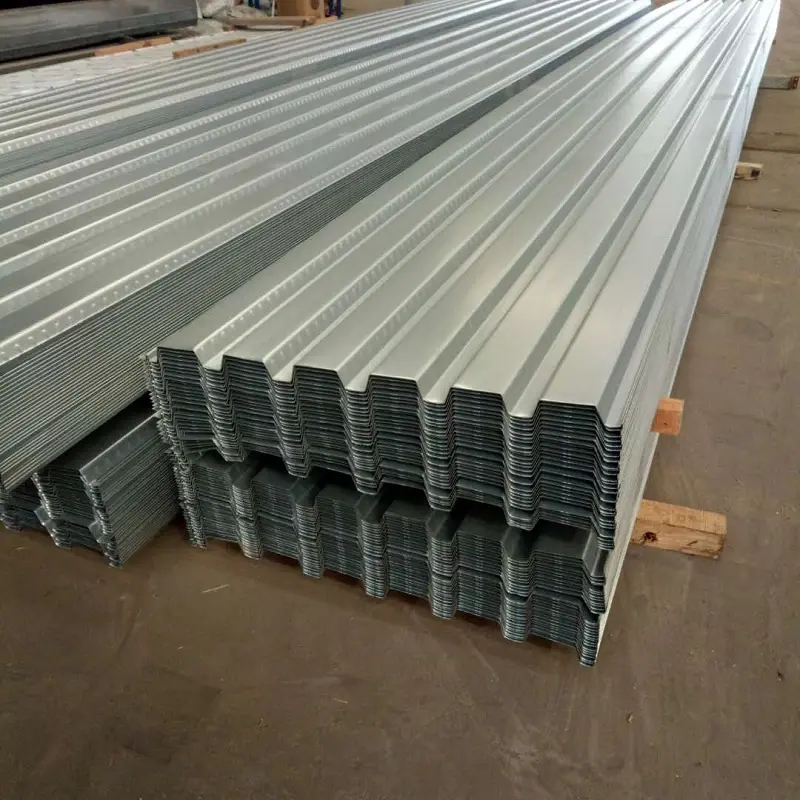

ওপেন-রিব ফ্লোর ডেকিং হল একটি ঠান্ডা-গঠিত ঢেউতোলা প্যানেল যা হট-ডিপ গ্যালভানাইজড বা আল-জেডএন প্রলিপ্ত স্টিল শীট থেকে তৈরি। এটিতে একটি খোলা V, U, বা ট্র্যাপিজয়েডাল ক্রস-সেকশন রয়েছে, পাঁজরের চ্যানেলের উপরের অংশটি খোলা রেখে দেওয়া হয়েছে। এই নকশাটি রিইনফোর্সমেন্ট বার, রুট ইউটিলিটি লাইন স্থাপন এবং সাইটে কংক্রিট ঢালা সহজ করে তোলে।
SEBNO বিল্ডিং উপকরণতার ইস্পাত কাঠামো পণ্য পরিসীমা অংশ হিসাবে খোলা-প্রোফাইল মেঝে decking সরবরাহ. প্যানেলগুলি নির্মাণের সময় স্থায়ী ফর্মওয়ার্ক হিসাবে কাজ করে এবং পরে প্রসার্য শক্তিবৃদ্ধি হিসাবে কংক্রিটের স্ল্যাবের সাথে যৌথভাবে কাজ করে।
মূল উপাদান হল উচ্চ-মানের কার্বন স্ট্রাকচারাল ইস্পাত বা প্রধান দেশীয় উত্পাদক যেমন শৌগাং, আংগাং, হ্যাংগাং, ট্যাংগ্যাং, বাওস্টিল এবং WISCO থেকে নিম্ন-সংকর স্টীল। আবরণের ওজন সাধারণত 60 থেকে 275 গ্রাম/মি², চাহিদাপূর্ণ পরিবেশের জন্য সর্বাধিক 600 গ্রাম/মি² পাওয়া যায়।
সাধারণ ফলন শক্তির মধ্যে রয়েছে 250 MPa, 280 MPa, 320 MPa, এবং 350 MPa, এবং 550 MPa পর্যন্ত পৌঁছাতে পারে। কংক্রিটের সাথে বন্ধন উন্নত করতে পৃষ্ঠটি এমবস করা হতে পারে, যা ইস্পাত ডেক এবং স্ল্যাবের মধ্যে নির্ভরযোগ্য যৌগিক ক্রিয়া স্থাপনে সহায়তা করে।
নির্মাণের সময়, ডেকিংটি স্টিলের বিমের উপর বিছিয়ে দেওয়া হয় এবং পূর্ণ-অনুপ্রবেশকারী স্পট ওয়েল্ডের সাথে প্রান্তে সুরক্ষিত করা হয়। মধ্যবর্তী সংযোগগুলি স্টীল রশ্মির মধ্যে ডেকের মাধ্যমে ঢালাই করা শিয়ার স্টাড ব্যবহার করে। সংলগ্ন প্যানেলগুলি বিশেষ ক্ল্যাম্পিং সরঞ্জামগুলির সাথে যুক্ত হয় যা এমবসড সংযোগ পয়েন্টগুলিকে ইন্টারলক করে।
ডেকিং বিল্ডিং পর্যায়ে ভিজা কংক্রিটের স্ব-ওজন এবং নির্মাণের লোডকে সমর্থন করে। কংক্রিট শক্ত হওয়ার পরে, এটি স্ল্যাবের সাথে একটি যৌগিক সিস্টেম হিসাবে কাজ করে, কাঠামোগত গণনায় প্রসার্য শক্তিবৃদ্ধি হিসাবে কাজ করে।
ওপেন-প্রোফাইল ফ্লোর ডেকিং সিরিজটি প্রোফাইলের বিস্তৃত পরিসর কভার করে। নীচের সারণীটি বেশ কয়েকটি মূলধারার মডেলের প্রতিনিধি পরামিতি তালিকাভুক্ত করে।
| প্রোফাইলের ধরন | খোলা প্রস্থ (মিমি) | কার্যকরী প্রস্থ (মিমি) | সাধারণ বেধ (মিমি) | জড়তার মুহূর্ত (cm⁴/m) | বিভাগ মডুলাস (cm³/m) | উপাদান ব্যবহারের হার |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8-1.5 | 106.6-214.1 | 24.46-52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8-1.2 | 60.60-83.11 | 41.26-57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8-1.2 | প্রস্তুতকারকের সাথে পরামর্শ করুন | প্রস্তুতকারকের সাথে পরামর্শ করুন | 82% |
| YX51-250-750 | 1000 | 750 | 0.6-1.2 | — | প্রায় 17.9 (0.8 মিমি) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8-1.2 | 241.49–441.34 | 36.31-63.95 | ৬০% |
| YX70-200-600 | 1000 | 600 | 0.8-1.5 | প্রস্তুতকারকের সাথে পরামর্শ করুন | প্রস্তুতকারকের সাথে পরামর্শ করুন | ৬০% |
| YX75-230-690 | 1000/1085 | 690 | 0.8-2.3 | 91.62-142.01 | 23.46–38.98 | 69% |
কংক্রিট ঢালা সময়, ডেকিং তার নিজস্ব শক্তি এবং অনমনীয়তা ব্যবহার করে নির্মাণ লোড সমর্থন করতে হবে। 1.2 মিমি পুরুত্বের Q345 ইস্পাত থেকে তৈরি YX60-263-790 মডেলের জন্য, একটি তিন-স্প্যান ক্রমাগত 120 মিমি পুরু যৌগিক স্ল্যাবের জন্য সর্বাধিক আনশোর্ড স্প্যান হল 2.65 মি। 0.8 মিমি পুরু YX51-250-750 মডেলটির একটি প্রযোজ্য স্প্যান পরিসীমা 2.5-3.0 মিটার।
এই অশোধিত ক্ষমতা একাধিক ফ্লোর জুড়ে একযোগে ইনস্টলেশনের অনুমতি দেয়, স্টেজড কংক্রিট ঢালা এবং একটি দ্রুত সামগ্রিক নির্মাণ ক্রম সক্ষম করে।
যখন ইস্পাত ডেকিং এবং কংক্রিট এমবসমেন্ট এবং শিয়ার স্টাডের মাধ্যমে যৌথভাবে কাজ করে, তখন লোড বহন করার ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি পায়। উদাহরণস্বরূপ, Q235 স্টিল বিম সহ YX60-263-790 (1.0 মিমি পুরু) এবং 100 মিমি পুরু C30 কংক্রিট স্ল্যাব ব্যবহার করে একটি কনফিগারেশনের নমনীয় ক্ষমতা 21.71 kN·m। যদি এর পরিবর্তে Q345 ইস্পাত ব্যবহার করা হয়, তাহলে ক্ষমতা বেড়ে 29.77 kN·m হয়। অন্যান্য কংক্রিট গ্রেড, স্ল্যাবের বেধ এবং ইস্পাত গ্রেডগুলির জন্য ক্ষমতার মানগুলি এই পরামিতিগুলি ব্যবহার করে গণনা করা যেতে পারে।
ইনস্টলেশনের সময় বেশ কয়েকটি পদ্ধতির মনোযোগ প্রয়োজন। ডেকিং প্রান্তগুলি সম্পূর্ণ-অনুপ্রবেশ স্পট ওয়েল্ডের সাথে ইস্পাত বিমের সাথে সংযুক্ত করা উচিত। ইন্টারমিডিয়েট কানেকশন থ্রু-ডেক স্টুড ওয়েল্ডিং ব্যবহার করে। সংলগ্ন শীটগুলি বিশেষ ক্রিম্পিং প্লায়ার ব্যবহার করে এমবসড পয়েন্টে আন্তঃলক করা হয়। বাঁকা এলাকায়, প্রান্তগুলিকে মসৃণ রাখতে এবং গ্যালভানাইজড আবরণ সংরক্ষণের জন্য প্লাজমা কাটার পরামর্শ দেওয়া হয়।
মূল নকশা 305 মিমি একটি ঢালাই ব্যবধান নির্দিষ্ট করে, তবে এটি নির্মাণের সময় হ্রাস করা যেতে পারে যাতে ফুট ট্র্যাফিক বা কংক্রিট ঢালার নীচে বিকৃতি রোধ করা যায়। ক্র্যাকিং প্রতিরোধ করার জন্য ডিজাইনের বৈশিষ্ট্য অনুযায়ী ক্যান্টিলিভারযুক্ত বিভাগে নেতিবাচক মুহূর্ত শক্তিবৃদ্ধি ইনস্টল করা আবশ্যক।
1. স্থায়ী ফর্মওয়ার্ক।ডেকিং ঐতিহ্যবাহী কাঠের ফর্মওয়ার্ক প্রতিস্থাপন করে, তাই ইনস্টলেশন, স্ট্রিপিং বা শোরিংয়ের প্রয়োজন নেই। এটি নির্মাণের সময়সূচীকে ত্বরান্বিত করে।
2. উচ্চ শক্তি সঙ্গে হালকা.0.8 মিমি পুরু শীটের জন্য ইস্পাত খরচ প্রায় 9-10 kg/m², যার সর্বোত্তম স্প্যান 2.5-3.5 মিটার। ডেকিং কম্পোজিট মেঝে সিস্টেমে প্রসার্য শক্তিবৃদ্ধি হিসাবেও কাজ করে।
3. দক্ষ অনুক্রমিক নির্মাণ।প্যানেল একই সময়ে একাধিক মেঝে জুড়ে রাখা যেতে পারে, এবং কংক্রিট পর্যায়ক্রমে ঢেলে দেওয়া যেতে পারে। এটি উল্লেখযোগ্যভাবে সামগ্রিক প্রকল্পের সময়রেখাকে ছোট করে।
4. সুবিধাজনক ইউটিলিটি রাউটিং।ওপেন-রিব প্রোফাইল সেকেন্ডারি স্লটিং বা চ্যানেলিং ছাড়াই সরাসরি নালী এবং তারের ইনস্টলেশনের অনুমতি দেয়।
5. জারা প্রতিরোধের এবং পুনর্ব্যবহারযোগ্যতা।গ্যালভানাইজড আবরণ নির্মাণ এবং পরিষেবা উভয় পর্যায়েই মরিচা প্রতিরোধ করে। ইস্পাত উপাদান তার সেবা জীবনের শেষে সম্পূর্ণরূপে পুনর্ব্যবহারযোগ্য.
স্প্যান এবং লোড প্রয়োজনীয়তার জন্য:অপসারিত স্প্যান টেবিল এবং যৌগিক স্ল্যাব লোড গণনার উপর ভিত্তি করে প্রোফাইল এবং বেধ নির্বাচন করুন। ভারী লোড বা দীর্ঘ স্প্যানের জন্য মোটা প্যানেল বা উচ্চতর ইস্পাত গ্রেডের প্রয়োজন হতে পারে।
ইউটিলিটি রাউটিং জন্য:খোলা পাঁজরগুলি কন্ডুইট এবং ওয়্যারিং চালানো সহজ করে, তবে লেআউটটি দ্বন্দ্ব এড়াতে শক্তিবৃদ্ধি স্থাপনের সাথে সমন্বয় করা উচিত।
বাঁকা বা অনিয়মিত এলাকার জন্য:প্রান্তের গুণমান এবং গ্যালভানাইজড আবরণের অখণ্ডতা বজায় রাখার জন্য শিয়ারিংয়ের চেয়ে প্লাজমা কাটাকে অগ্রাধিকার দেওয়া হয়।
ঢালাইয়ের সময়:স্পট ওয়েল্ড এবং শিয়ার স্টাডের জন্য নির্দিষ্ট ঢালাই ব্যবধান অনুসরণ করুন। নির্মাণের সময় বিকৃতি রোধ করতে ঘন ব্যবধান অস্থায়ীভাবে ব্যবহার করা যেতে পারে, তবে চূড়ান্ত সংযোগের জন্য কাঠামোগত নকশাকে অবশ্যই সম্মান করতে হবে।
1.বহুতল এবং উচ্চ-বৃদ্ধি ইস্পাত কাঠামোর জন্য যৌগিক মেঝে সিস্টেম।
2.শিল্প কারখানা এবং রসদ গুদামগুলির জন্য মেঝে কাঠামো।
3.বাণিজ্যিক কমপ্লেক্স এবং পার্কিং কাঠামো সহ বড়-স্প্যান মেঝে প্রকল্প।
4.ইস্পাত কাঠামোর প্রকল্পগুলির জন্য দ্রুত নির্মাণ এবং মঞ্চস্থ কর্মপ্রবাহের প্রয়োজন।
ক্লোজড-প্রোফাইল ডেকিং সাধারণত ভাল অগ্নি প্রতিরোধের প্রস্তাব দেয় কারণ পাঁজরগুলি সম্পূর্ণরূপে আবদ্ধ থাকে এবং কংক্রিটটি ইস্পাতটিকে আরও সম্পূর্ণরূপে ঘিরে থাকে। প্রজেক্টের ফায়ার রেটিং এর উপর নির্ভর করে ওপেন-প্রোফাইল ডেকিংয়ের জন্য অতিরিক্ত ফায়ারপ্রুফিং ব্যবস্থার প্রয়োজন হতে পারে। প্রতিটি প্রোফাইল প্রকারের জন্য ফায়ার টেস্টিং পর্যালোচনা করা উচিত।
হ্যাঁ, অনেক ওপেন-প্রোফাইল মডেল নির্দিষ্ট স্প্যান সীমার মধ্যে আনশোর্ড ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। উদাহরণস্বরূপ, 1.2 মিমি Q345 ইস্পাত সহ YX60-263-790 একটি তিন-স্প্যান ক্রমাগত 120 মিমি স্ল্যাবের জন্য 2.65 মিটার পর্যন্ত সীমানাহীন হতে পারে। সর্বদা প্রস্তুতকারকের স্প্যান টেবিল এবং প্রকল্পের কাঠামোগত গণনাগুলি পড়ুন।
উভয় আবরণ ক্ষয় সুরক্ষা প্রদান করে, কিন্তু আল-জেডন আবরণ সাধারণত উচ্চ-তাপমাত্রা এবং নির্দিষ্ট ক্ষয়কারী পরিবেশে আরও ভাল প্রতিরোধের প্রস্তাব দেয়। পছন্দটি প্রকল্পের পরিবেশ এবং পরিষেবা জীবনের প্রয়োজনীয়তার উপর নির্ভর করে। Al-Zn আবরণ প্রায়ই উপকূলীয় বা শিল্প সেটিংসের জন্য নির্দিষ্ট করা হয়।
কংক্রিট ঠিক হয়ে যাওয়ার পর খোলা পাঁজরগুলি নল এবং তারগুলি চালানোর জন্য জায়গা প্রদান করে। এটি স্ল্যাবে চ্যানেল কাটার প্রয়োজনীয়তা দূর করে। যাইহোক, শক্তিবৃদ্ধি বারগুলির সাথে হস্তক্ষেপ এড়াতে কংক্রিট ঢালার আগে ইউটিলিটি লেআউটটি পরিকল্পনা করা উচিত।
প্রোফাইলযুক্ত ইস্পাত শীটগুলির জন্য প্রাথমিক মান হল GB/T 12755-2008৷ স্ট্রাকচারাল ডিজাইন সাধারণত GB 55004-2021 এবং জাতীয় মান অ্যাটলাস 05SG522 অনুসরণ করে। উপাদান শংসাপত্র এবং লোড পরীক্ষার রিপোর্ট অনুরোধের ভিত্তিতে প্রদান করা যেতে পারে.
Tianjin SENBO বিল্ডিং ম্যাটেরিয়ালস টেকনোলজি কোং, লিমিটেড হল ওপেন-প্রোফাইল ফ্লোর ডেকিং, লোড-বেয়ারিং ফ্লোর ডেকিং, কম্পোজিট ফ্লোর ডেকিং এবং অন্যান্য ধাতব খাম পণ্যের প্রস্তুতকারক। আমাদের উত্পাদন বেস জিংহাই অর্থনৈতিক উন্নয়ন অঞ্চল, তিয়ানজিন, চীনে অবস্থিত, স্বয়ংক্রিয় উত্পাদন লাইন এবং একটি চার-পর্যায়ের গুণমান পরিদর্শন প্রক্রিয়া দিয়ে সজ্জিত। আমাদের কারখানা, সার্টিফিকেশন, পরীক্ষার ক্ষমতা এবং প্রকল্পের রেফারেন্স সম্পর্কে আরও তথ্যের জন্য, অনুগ্রহ করে আমাদের দেখুনআমাদের সম্পর্কেপৃষ্ঠা বাআমাদের ইঞ্জিনিয়ারিং দলের সাথে যোগাযোগ করুন.
