Rebar ট্রাস মেঝে decking

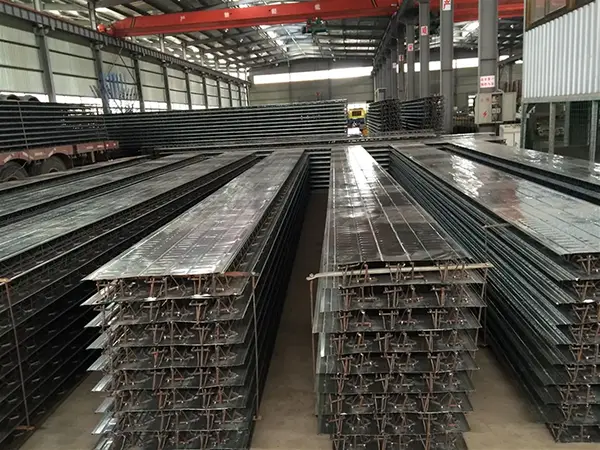

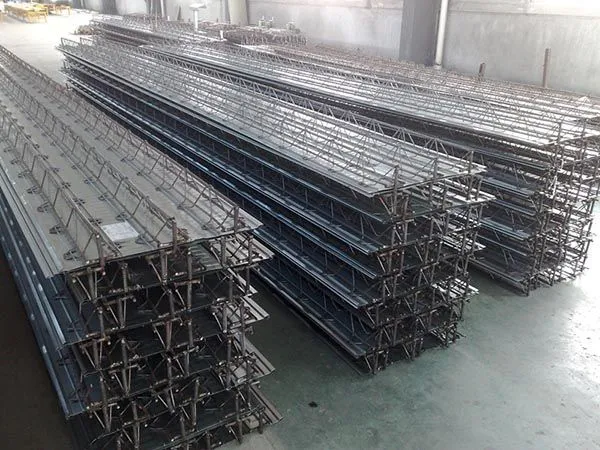

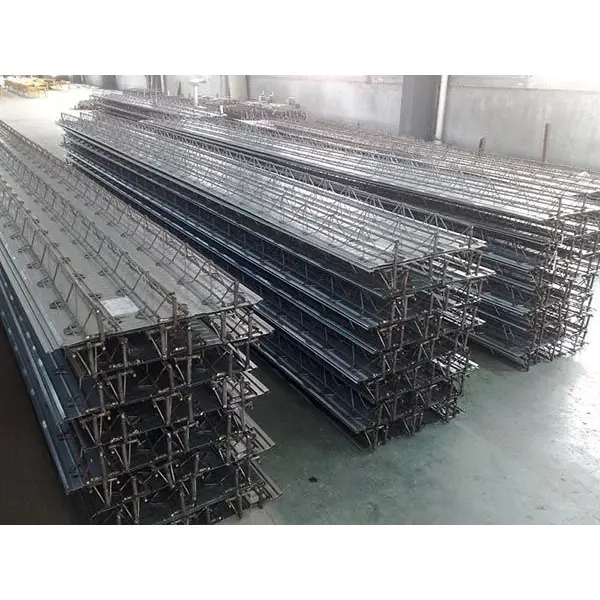

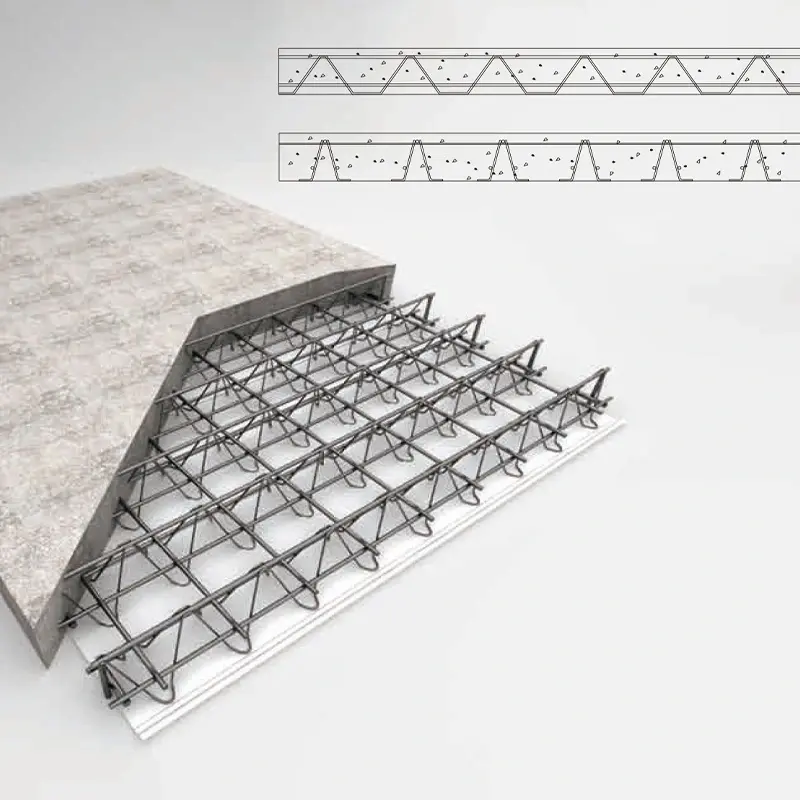

রিবার ট্রাস ফ্লোর ডেকিং হল একটি যৌগিক লোড-ভারিং প্যানেল যা একটি স্বয়ংক্রিয় উত্পাদন লাইনে একটি নীচের প্লেটের সাথে একটি স্টিলের রিবার ট্রাসকে একত্রিত করে গঠিত হয়। ট্রাস নিজেই টপ কর্ড বার, নিচের কর্ড বার এবং ওয়েব বারগুলিকে রেজিস্ট্যান্স স্পট ওয়েল্ডিংয়ের মাধ্যমে যুক্ত করে একটি স্থিতিশীল ত্রিভুজাকার কাঠামো তৈরি করে। এই ট্রাসটি তারপর একটি নীচের প্লেটে ঢালাই করা হয়, সাধারণত একটি 0.5 মিমি পুরু গ্যালভানাইজড স্টিল শীট বা একটি ফাইবার-সিমেন্ট বোর্ড।

SENBO বিল্ডিং উপকরণএর ইস্পাত কাঠামোর মেঝে পরিসীমার অংশ হিসাবে এই পণ্যটি সরবরাহ করে। ডেকিং নির্মাণের সময় স্থায়ী ফর্মওয়ার্ক হিসাবে কাজ করে এবং পরে কংক্রিট স্ল্যাবের কাঠামোগত কার্যকারিতায় অবদান রাখে।

কাঠামোগত রচনা এবং উপকরণ

উপরের এবং নীচের কর্ড বারগুলি সাধারণত HRB400 বা CRB550 স্টিল থেকে তৈরি করা হয়, যখন ওয়েব বারগুলি সাধারণত HPB300, HRB400, বা CPB550 স্টিল ব্যবহার করে। উল্লম্ব এবং অনুভূমিক সমর্থন বার সাধারণত HPB300 বা HRB400 হয়।

যখন একটি গ্যালভানাইজড স্টিল শীট নীচের ফর্মওয়ার্ক হিসাবে ব্যবহার করা হয়, তখন এর পুরুত্ব 0.5 মিমি, ফলনের শক্তি কমপক্ষে 250 N/mm² এবং ডাবল-পার্শ্বযুক্ত গ্যালভানাইজিং আবরণের ওজন কমপক্ষে 120 গ্রাম/মি²। নীচের শীট দুটি প্রস্থে আসে: টাইপ A (600 মিমি) এবং টাইপ বি (576 মিমি)।

ইস্পাত ট্রাসের উচ্চতা 50 মিমি থেকে 340 মিমি পর্যন্ত, স্ল্যাবের পুরুত্ব 80 মিমি থেকে 370 মিমি পর্যন্ত। উপরের এবং নীচের জ্যার ব্যাস 6-12 মিমি, এবং ওয়েব বারের ব্যাস 4-8 মিমি। বেশ কিছু পণ্য সিরিজ বিদ্যমান, যেমন TD1–TD7 এবং HB1–HB8, TD3-90 একটি সাধারণভাবে ব্যবহৃত মডেল।

নীচে ফর্মওয়ার্ক দ্বারা পণ্য শ্রেণীবিভাগ

পণ্য নীচে ফর্মওয়ার্ক ধরনের উপর ভিত্তি করে শ্রেণীবদ্ধ করা হয়. ঐতিহ্যগত টাইপ একটি গ্যালভানাইজড স্টিল শীট ব্যবহার করে, যখন স্থায়ী (অ অপসারণযোগ্য) ধরনের সূক্ষ্ম-সমষ্টি কংক্রিট বা ফাইবার-সিমেন্ট বোর্ড ব্যবহার করে। ন্যাশনাল স্ট্যান্ডার্ড অ্যাটলেস 23CG56-1 এবং 23CG56-2 অনুসারে, স্থায়ী নীচের ফর্মওয়ার্ক পণ্যগুলি সাইটের ফর্মওয়ার্ক অপসারণের প্রয়োজনীয়তা দূর করে, একটি মসৃণ নীচের ফিনিস প্রদান করে এবং আর্দ্র বা পরিষ্কার পরিবেশের পাশাপাশি সাসপেন্ডেড সিলিং ছাড়া ভবনগুলির জন্য উপযুক্ত।

বাস্তব প্রকল্পে কর্মক্ষমতা

1. সুপার-হাই-রাইজ অ্যাপ্লিকেশন: ট্রাস ডেকিং এর 140,800 m²

বর্তমানে নির্মাণাধীন একটি সুপার-হাই-রাইজ প্রকল্পের মোট ফ্লোর এলাকা 218,000 m²। টাওয়ার A 39 তলা (176.1 মিটার) এবং টাওয়ার B 51 তলা (212.4 মিটার) ছুঁয়েছে। প্রকল্পটিতে 140,800 m² ট্রাস ডেক সিস্টেম এবং 16,100 m² প্রান্ত ফর্মওয়ার্ক ব্যবহার করা হয়েছে। স্ল্যাবের পুরুত্ব 110 মিমি থেকে 150 মিমি পর্যন্ত, এবং ট্রাসগুলি উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের স্পট ওয়েল্ডিং ব্যবহার করে তৈরি করা হয়েছিল।

প্রথাগত কাস্ট-ইন-প্লেস স্ল্যাবগুলির তুলনায়, এই পদ্ধতিটি ফর্মওয়ার্ক ইনস্টলেশন, ফর্মওয়ার্ক অপসারণ এবং ম্যানুয়াল রিবার বাঁধনকে বাদ দিয়েছে। নির্মাণের গুণমান স্থিতিশীল এবং নির্ভরযোগ্য ছিল।

2. লং-স্প্যান এবং লার্জ-ক্যান্টিলিভার যাচাইকরণ

Zhongguancun AI বিজ্ঞান ও প্রযুক্তি পার্ক প্রদর্শনী কেন্দ্র হল বেইজিংয়ের একটি "শূন্য-কার্বন বিল্ডিং" পাইলট প্রকল্প। চারতলা ইস্পাত ফ্রেমের কাঠামোটি সিসমিক ইনটেনসিটি 8-এর জন্য ডিজাইন করা হয়েছে। এতে সর্বোচ্চ 3.5 মিটার স্প্যান এবং সর্বোচ্চ 8.25 মিটার ক্যান্টিলিভার দৈর্ঘ্য রয়েছে।

TD3-90 টাইপের ফ্লোর ডেকিং ব্যবহার করা হয়েছিল, যার ট্রাস উচ্চতা 90 মিমি এবং মোট স্ল্যাব পুরুত্ব 120 মিমি। নির্মাণের সময় সর্বাধিক অসমর্থিত স্প্যান ছিল 3.0 মিটার। 8.25 মিটার ক্যান্টিলিভার জোনে, কাঠামোগত নিরাপত্তা নিশ্চিত করে 1.5‰ এর ঊর্ধ্বগামী ক্যাম্বার প্ররোচিত করার জন্য মধ্য-স্প্যানে অস্থায়ী ডবল উল্লম্ব পোস্ট স্থাপন করা হয়েছিল।

3. আগুন এবং জারা প্রতিরোধের যাচাইকরণ

শক্তিবৃদ্ধি সম্পূর্ণরূপে কংক্রিটে আবদ্ধ, যা ঐতিহ্যবাহী কাস্ট-ইন-প্লেস স্ল্যাবের মতো আগুন প্রতিরোধ করে। পরীক্ষাগুলি নির্দেশ করে যে একটি 100 মিমি পুরু স্ল্যাব (70 মিমি উচ্চ স্টিলের ট্রাসের সাথে সম্পর্কিত) 1.68 ঘন্টার অগ্নি প্রতিরোধের রেটিং অর্জন করে। গ্যালভানাইজড ইস্পাত শীট কোন অতিরিক্ত অগ্নি সুরক্ষা প্রয়োজন.

প্রোফাইলযুক্ত ইস্পাত ডেকিং ব্যবহার করে যৌগিক স্ল্যাবগুলির তুলনায়, ইস্পাত ট্রাস ফ্লোর ডেকিং আরও ভাল জারা প্রতিরোধের প্রস্তাব দেয়। যেহেতু গ্যালভানাইজড স্টিল শীট পরিষেবা পর্যায়ে স্ট্রাকচারাল লোড-ভারিংয়ে অবদান রাখে না, তাই মরিচা কাঠামোগত অখণ্ডতার সাথে আপস করতে পারে না।

4. নির্মাণ দক্ষতা এবং খরচ ডেটা

কারখানার উত্পাদন অভিন্ন শক্তিবৃদ্ধি ব্যবধান এবং সামঞ্জস্যপূর্ণ কংক্রিট কভার বেধ নিশ্চিত করে। অন-সাইট রিবার বাঁধার কাজ 60%–70% কমে গেছে। তিয়ানজিনে Xiqing Houtai প্লট জি বেসমেন্ট প্রকল্পের জন্য, এই প্রযুক্তি ব্যবহার করে নির্মাণের সময়কাল প্রায় 10 দিন কমানো হয়েছে এবং এর ফলে মোট খরচ সাশ্রয় হয়েছে 1.972 মিলিয়ন RMB। প্রথাগত যৌগিক স্ল্যাবগুলির তুলনায় প্রতি বর্গ মিটারে ব্যাপক খরচ 20% কম।

এক নজরে প্রযুক্তিগত বিশেষ উল্লেখ

নিম্নলিখিত পরামিতিগুলি শিল্প মান JG/T 368-2012 এবং জাতীয় মান অ্যাটলেসের উপর ভিত্তি করে। কাস্টমাইজেশন উপলব্ধ.

কেন এই সিস্টেম কাজ করে

1. কারখানার প্রিফেব্রিকেশন ধারাবাহিকতা নিশ্চিত করে।ট্রাস স্বয়ংক্রিয় প্রতিরোধের স্পট ওয়েল্ডিংয়ের মাধ্যমে গঠিত হয়, যা শক্তিবৃদ্ধি ব্যবধান অভিন্ন এবং মাত্রা সুনির্দিষ্ট রাখে। এটি অন-সাইট রিবার টাইং 60%-70% কমিয়ে দেয় এবং আরও সামঞ্জস্যপূর্ণ নির্মাণের গুণমানের দিকে নিয়ে যায়।

2. কাস্ট-ইন-প্লেস স্ল্যাবগুলির সাথে তুলনীয় দ্বি-দিকনির্দেশক কঠোরতা।সিস্টেমটিকে একটি দ্বি-মুখী স্ল্যাব হিসাবে ডিজাইন করা যেতে পারে, যা একটি কাস্ট-ইন-প্লেস রিইনফোর্সড কংক্রিট স্ল্যাবের সাথে দ্বিমুখী শক্তিবৃদ্ধির মতো কঠোরতা প্রদান করে। সিসমিক পারফরম্যান্স সাধারণত প্রোফাইলযুক্ত ইস্পাত যৌগিক স্ল্যাবগুলির চেয়ে ভাল।

3. অতিরিক্ত আবরণ ছাড়া আগুন এবং জারা প্রতিরোধের.যেহেতু শক্তিবৃদ্ধি সম্পূর্ণরূপে কংক্রিটে আবদ্ধ থাকে, তাই একটি 100 মিমি স্ল্যাব ফায়ারপ্রুফিং ছাড়াই 1.68 ঘন্টা ফায়ার রেটিং অর্জন করে। গ্যালভানাইজড শীট শুধুমাত্র ফর্মওয়ার্ক হিসাবে কাজ করে, তাই জারা কাঠামোগত সুরক্ষাকে প্রভাবিত করে না।

4. মসৃণ সফিট এবং হ্রাসকৃত স্ল্যাব পুরুত্ব।নিচের দিকটা সমতল। স্ট্যান্ডার্ড প্রোফাইলড স্টিল ডেকিংয়ের তুলনায়, একই পরিষ্কার সিলিং উচ্চতা বজায় রেখে মোট স্ল্যাবের বেধ 30-50 মিমি কমানো যেতে পারে, যা নিম্ন তল থেকে তল উচ্চতাকে সাহায্য করে।

5. খরচ এবং সময়সূচী সুবিধা।ফর্মওয়ার্ক বাদ দেওয়া হয়, শোরিং মিনিমাইজ করা হয় এবং বহু-তলা একযোগে নির্মাণ সম্ভব হয়। নীচের শীটটি কেবলমাত্র 0.5 মিমি ইস্পাত পুরুত্বের সাথে 96% পৃষ্ঠের এলাকা ব্যবহার অর্জন করে, যা উপাদানের ব্যবহার হ্রাস করে।

নকশা এবং ইনস্টলেশন বিবেচনা

দ্বি-মুখী স্ল্যাব ডিজাইনের জন্য:রিবার ট্রাস ডেকিংকে ট্রান্সভার্স দিক থেকে অতিরিক্ত শক্তিবৃদ্ধি যোগ করে দ্বি-মুখী স্ল্যাব হিসাবে ডিজাইন করা যেতে পারে। স্ট্রাকচারাল ইঞ্জিনিয়ারের সাথে নিশ্চিত করুন যে প্যানেল লেআউট এবং সমর্থন শর্তগুলি ডিজাইন অনুমানের সাথে মেলে।

স্থায়ী নীচে ফর্মওয়ার্ক অ্যাপ্লিকেশনের জন্য:স্থগিত সিলিং ছাড়া মসৃণ নীচের অংশের প্রয়োজন হলে সূক্ষ্ম-সমষ্টি কংক্রিট বা ফাইবার-সিমেন্ট বোর্ড বেছে নিন। যাচাই করুন যে পরিবেশটি নির্বাচিত নীচের ফর্মওয়ার্ক উপাদানের জন্য উপযুক্ত।

দীর্ঘ ক্যান্টিলিভারের জন্য:অস্থায়ী সহায়তার প্রয়োজন হতে পারে, যেমন ঝংগুয়ানকুন প্রকল্পে প্রদর্শিত হয়েছে যেখানে ঊর্ধ্বগামী ক্যাম্বারকে প্ররোচিত করতে ডাবল পোস্ট ব্যবহার করা হয়েছিল। প্রকৃত ক্যান্টিলিভার দৈর্ঘ্য এবং নির্মাণ লোডের উপর ভিত্তি করে বিচ্যুতি এবং ক্যাম্বারের প্রয়োজনীয়তা গণনা করুন।

ইনস্টলেশনের সময়:সমস্ত নোড এবং সমর্থনে ঢালাই গুণমান নিশ্চিত করুন। নির্দিষ্ট ঢালাই ব্যবধান এবং ইলেক্ট্রোড চাপ অনুসরণ করুন। গ্যালভানাইজড শীটগুলির জন্য, অত্যধিক তাপ এড়িয়ে চলুন যা আবরণের ক্ষতি করতে পারে। বর্ধিত সময়ের জন্য সাইটে সংরক্ষণ করা হলে আর্দ্রতা থেকে প্যানেলগুলিকে রক্ষা করুন।

সাধারণ অ্যাপ্লিকেশন

1.হাই-রাইজ এবং সুপার- হাই-রাইজ ইস্পাত কাঠামোর জন্য মেঝে এবং ছাদ ব্যবস্থা।

2.দীর্ঘ-স্প্যান এবং বড়-ক্যান্টিলিভার মেঝে কাঠামো।

3.শিল্প কারখানা এবং রসদ গুদামগুলিতে অপারেটিং প্ল্যাটফর্ম এবং মেঝে।

4.আর্দ্রতা প্রতিরোধের, ক্ষয় প্রতিরোধের, বা পরিষ্কার-রুমের পরিবেশ প্রয়োজন এমন বিল্ডিং, যেখানে স্থায়ী নীচে ফর্মওয়ার্ক সুপারিশ করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. কিভাবে রিবার ট্রাস ডেকিং প্রোফাইল করা স্টিল শীট কম্পোজিট স্ল্যাবগুলির সাথে তুলনা করে?

প্রোফাইলযুক্ত ইস্পাত শীট যৌগিক স্ল্যাবগুলি ফর্মওয়ার্ক এবং প্রসার্য শক্তিবৃদ্ধি উভয় হিসাবে ইস্পাত ডেকের উপর নির্ভর করে। রিবার ট্রাস ডেকিং কাঠামোগত শক্তিবৃদ্ধির জন্য একটি পৃথক ইস্পাত ট্রাস ব্যবহার করে, তাই নীচের শীটটি কেবল ফর্মওয়ার্ক হিসাবে কাজ করে। এর অর্থ হল নীচের শীটটি পাতলা হতে পারে (0.5 মিমি) এবং ক্ষয় কাঠামোগত ক্ষমতাকে প্রভাবিত করে না। নিচের স্ল্যাবটিও চ্যাপ্টা।

2. একটি স্থায়ী নীচে ফর্মওয়ার্ক সিস্টেমের সুবিধা কি?

স্থায়ী নীচের ফর্মওয়ার্ক (সূক্ষ্ম-সমষ্টি কংক্রিট বা ফাইবার-সিমেন্ট বোর্ড) কংক্রিট নিরাময়ের পরে ফর্মওয়ার্ক ফালা করার প্রয়োজনীয়তা দূর করে। এটি একটি মসৃণ, পরিষ্কার নীচের অংশ প্রদান করে যা সাসপেন্ডেড সিলিং ছাড়াই উন্মুক্ত রাখা যেতে পারে। এটি আর্দ্র, পরিষ্কার বা আর্কিটেকচারাল অ্যাপ্লিকেশনগুলিতে বিশেষভাবে কার্যকর।

3. রিবার ট্রাস ডেকিং কি দ্বিমুখী স্ল্যাবের জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। ট্রান্সভার্স রিইনফোর্সমেন্ট যোগ করে এবং সেই অনুযায়ী প্যানেল সাপোর্ট ডিজাইন করে, সিস্টেমটি কাস্ট-ইন-প্লেস স্ল্যাবের মতো দ্বিমুখী স্ল্যাব আচরণ অর্জন করতে পারে। নকশা প্যানেল মাত্রা এবং ট্রাস অভিযোজন জন্য অ্যাকাউন্ট আবশ্যক.

4. নির্মাণের সময় কোন অস্থায়ী সহায়তা প্রয়োজন?

সমর্থন প্রয়োজনীয়তা ট্রাস উচ্চতা, স্ল্যাব বেধ, এবং স্প্যান উপর নির্ভর করে। প্রায় 3 মিটার পর্যন্ত সাধারণ স্প্যানের জন্য, কোন অস্থায়ী সহায়তার প্রয়োজন হতে পারে না। দীর্ঘ স্প্যান বা ক্যান্টিলিভারের জন্য, অস্থায়ী পোস্ট বা প্রপ ব্যবহার করা হয়। প্রস্তুতকারকের স্প্যান টেবিল এবং স্ট্রাকচারাল ইঞ্জিনিয়ারের গণনার সঠিক বিন্যাস নির্ধারণ করা উচিত।

5. কোন মান রেবার ট্রাস ফ্লোর ডেকিং নিয়ন্ত্রণ করে?

প্রধান শিল্প মান হল JG/T 368-2012 "স্টিল ট্রাস ফ্লোর ডেকিং।" ডিজাইনের রেফারেন্সগুলির মধ্যে রয়েছে জাতীয় মানের অ্যাটলেস 22G522-1 এবং 23CG56-1/2। উপাদান এবং জোড় পরীক্ষা এই নথিগুলির প্রয়োজনীয়তাগুলি অনুসরণ করে।
